用戶方需求：

    整個顯示系統及信號接入系統從設計上分為兩種模式，視頻會議模式和演習、指揮模式。

    1. 會議模式

    在指揮中心需同時滿足24路下級視頻會議信號顯示加186座席的任意3路。

    大屏及側電視墻可任意顯示任意視頻或RGB信號。

    2. 演習、指揮模式

    要求所有防區內監控信號、整個指揮機關內各參戰部門計算機信號、指揮中心內各席位計算機信號、所有部門視頻會議信號按照需要隨時顯示在大屏規定位置。

    3. 對大屏幕的要求

    要求大屏幕不得采用融合后尺寸，而是按照標準120”x3的標準拼接尺寸實現邊緣融合。

    方案設計：

    一、信號及控制系統

    1.計算機信號采集采用大鵬科技128x64 RGB矩陣1組 ，64*16音頻矩陣1組

    2.視頻信號采集采用大鵬科技128*128 AV矩陣1組

    3.邊緣融合處理器采用DP-XGA-H3V8R8 1臺，8路視頻采集，8路VGA采集兼容拼接及融合雙模式

    4.定制開發融合綜合控制軟件1套，實現所有信號的集中控制，并支持中控主機調用模式，實現中控主機和控制軟件的雙重控制。

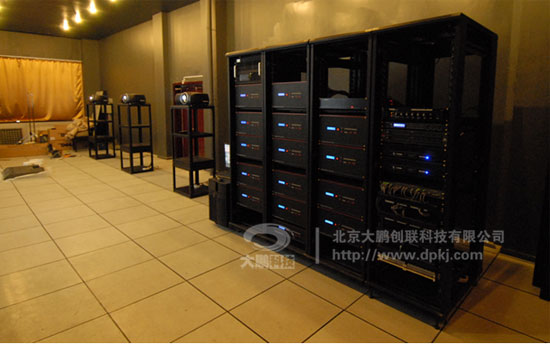

圖為完工后的控制設備機房

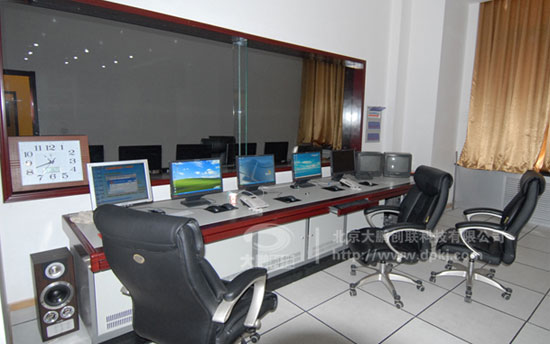

圖為安裝完成的控制室

圖為綜合制控軟件界面

    二、顯示系統

    1.投影機采用3臺PD F30+ 加裝0.8短焦鏡頭

    2.投影幕定制Harkness 0.8增益融合專用背投屏幕，整體尺寸為7.2x1.8m

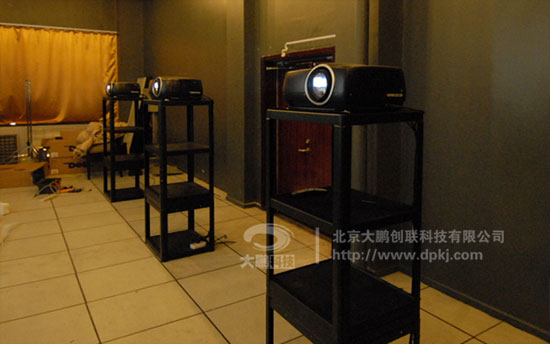

圖為安裝完成的投影機
