以矩陣聞名于廣電行業的大連捷成，目前形成矩陣切換類、模塊化信號處理類、信號發生器類、播控產品類、監聽/對講類等七大類別10余個系列100多種產品。”而作為國內最大的廣電專業設備制造商之一，大連捷成擁有完整的廣電播總控、演播室、網絡前端系統的解決方案和產品，尤其是在矩陣及視音頻模塊化產品方面，技術和市場占有率一直處于領先地位。

    投影時代網非常有幸收到了大連捷成為我們提供的X-PLUS多格式矩陣、HDMI-CAT5延長器以及VGA傳輸器等產品進行親身體驗，目的是希望讓消費者對大連捷成的產品有更深入的了解。首先為您介紹的是捷成的X-PLUS多格式矩陣。

    X-PLUS多格式矩陣是一款凝結了大連捷成公司十余年設計制造經驗，全新打造的一款混插、多層、多格式、全規模的專業切換矩陣。此矩陣在一個機箱內可完成多種格式信號的切換調度，切換規模為4×4 ～ 128×128，機箱規格分為1RU、2RU、4RU 和8RU 高度，支持的信號格式為：VIDEO、SD、TS、HD、DS3、VGA、YUV、DVI、HDMI、AUDIO、AES/EBU、RS232、RS422 等涵蓋了廣電行業中所有格式的視音頻信號。

    X-PLUS 矩陣的切換系統分切換模塊和切換核兩種，四種機箱規格，其中1RU 機箱只能配置切換模塊，其它2RU 機箱以上包括（2RU 機箱）既能配置切換模塊又能配置切換核，可根據用戶需求靈活配置。切換核技術的應用，使X-PLUS 系列矩陣真正實現了小體積、大規模切換的領先技術，結構靈活，能夠滿足客戶的各種配置需求。

大連捷成X-PLUS多格式矩陣外觀

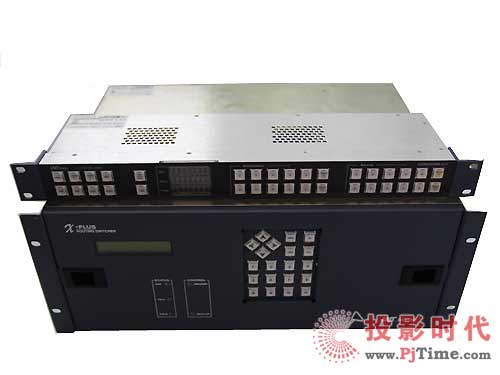

大連捷成X-PLUS多格式矩陣及控制面板

    外觀方面，這款X-PLUS矩陣采用了4RU的機箱，內配有64x64規模的數字交叉核，型號為D3X-64。另外值得一提的是，該產品除了配有單獨的控制面板之外，機器本身的前面板自帶LCD液晶顯示屏及本機控制面板，方便用戶直接對矩陣進行控制。此外，前面板上設有兩個前面板卡鎖，用戶把面板插入機箱后，用卡鎖來固定。

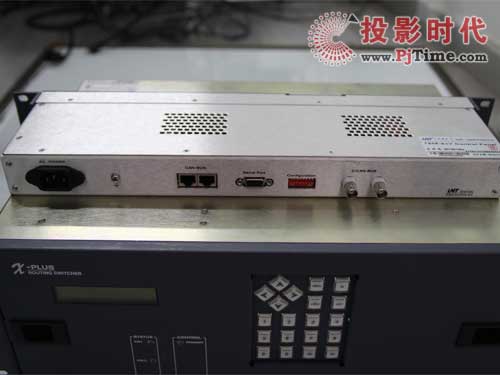

大連捷成X-PLUS多格式矩陣及控制面板

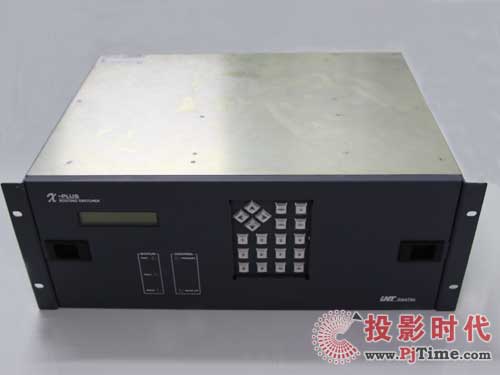

大連捷成X-PLUS多格式矩陣正面

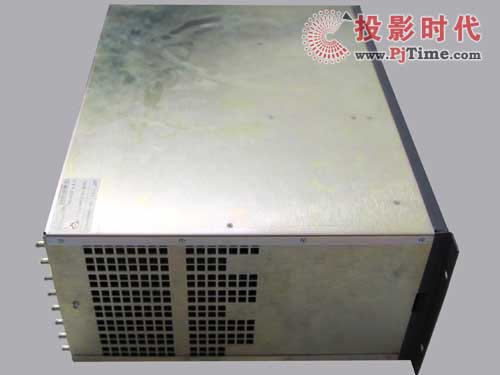

大連捷成X-PLUS多格式矩陣側面

大連捷成X-PLUS多格式矩陣側面

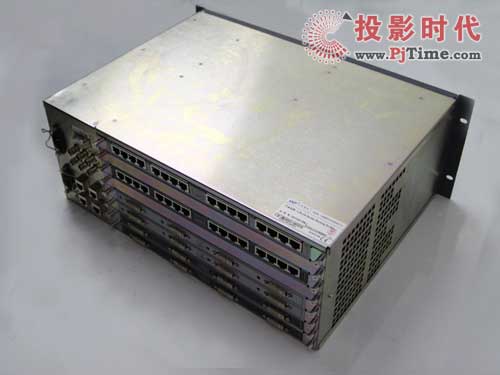

大連捷成X-PLUS多格式矩陣背部

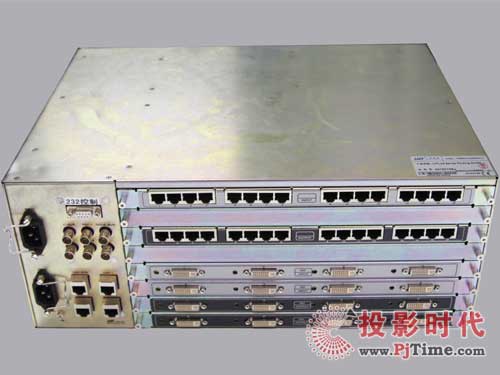

大連捷成X-PLUS多格式矩陣背部接口

    機器的背部面板上提供了，2個AC電源端子插座、REF1/REF2、NODE-BUS、BNC等各種接口，方便用戶使用。在這里筆者要重點介紹的是，矩陣上的控制端口采用C-BUS、CAN-BUS、RS232/422和LAN。其中，C-BUS和CAN-BUS端口可與捷成生產的相應的遙控面板連接，實現對矩陣的遠程控制，距離可達數百米；而RS232/422端口可與上位機連接，配合矩陣控制軟件，通過上位機對矩陣進行控制；LAN端口支持TCP/IP協議，與局域網連接，實現 上位機通過網絡對矩陣進行監控。此外，機箱上的NODE-BUS端口，可實現多機箱級聯，組成多層切換矩陣；電源則采用了冗余式電源。
