個性化解決方案

    作為中國兵器裝備集團公司所屬的國有獨資公司——中光學集團是國家大型光電企業。公司以發展光電產業為主導方向，在光、機、電領域均有較強的研發生產能力，產品包括光學元組件、投影機及大屏幕拼接產品等等。同時中光學集團有著強大的制造生產能力，經過多年的積累在大屏幕拼接方面，中光學已經形成了年產3000單元大屏幕投影拼接系統產品的能力，并能為用戶提供各種差異化的解決方案。

    比如像多媒體顯示類解決方案，根據多媒體顯示行業的特性和對視頻顯示的需求，中光學集團推出一套適合城市公共環境建設的多媒體顯示解決方案，提供了一套技術先進，質量可靠，經濟實用，方便管理的城市公共區域多媒體顯示系統。該方案將最新的通信技術、多媒體顯示技術、大屏幕顯示技術全面應用到多媒體顯示系統中，突出視覺顯示效果，高分辨率、高亮度、高清晰度顯示，安裝快捷便利，維護成本低，應用范圍廣，適合各種環境。

    而針對指揮調度領域，中光學集團推出的一套適合指揮調度要求，符合現場管理的解決方案，提供了一套技術先進，質量可靠，經濟實用，方便管理的指揮調度系統。該方案將最新的通信技術、指揮調度技術、大屏幕顯示技術全面應用到現場管理指揮調度系統中，能快速有效地進行信息溝通，高效率、高質量完成指揮調度，提高現場管控水平，提升指揮調度能力，進而及時、科學地決策，調動人力物力。

    能提供多種個性化的解決方案，當然要有完善的產品線。中光學旗下的產品包括DLP背投拼接單元、DID拼接單元，還擁有大屏幕顯示系統周邊所運用的處理設備，包括圖像拼接處理器、圖像融合系統、矩陣切換系列等產品，完善的產品線讓中光學大屏幕拼接系統有著更好地兼容性。下面就一起來看一下中光學集團旗下的大屏幕產品線。

豐富的色彩 中光學DLP背投拼接單元

    中光學DLP投影單元采用DMD芯片技術，并運用了極致色彩技術，表面鍍膜炫彩色輪設計，色彩表現力強。在清晰度、亮度、對比度、色彩還原性、圖像均勻性方面均代表行業最高水平。

    中光學DLP背投拼接單元具有以下特點：

    獨特的雙燈熱耦合專利技術：此技術業內領先，單/雙燈可隨意切換，具有獨特三種工作模式：輸出單燈亮度、輸出雙燈亮度、輪流自動切換，切換方便。不會出現因機械動作而造成的對焦偏移及響應延遲問題。

    獨特的光路設計：采用獨特高效棱鏡聚合技術及光學設計，可顯著提高光效率，有效彌補一般棱鏡造成的光損失。

    獨特的“畫面備份”功能：可應付燈泡突發性故障，在軍事指揮、災難救援等相關應用中，不會發生畫面瞬時消失，不遺漏任何細節。

    智能燈泡技術：具有燈泡參數自動存儲功能，更換燈泡后自動將亮度、色彩等參數調整到接近替換前的運行值，保持拼接墻亮度/色彩平衡。

    3D數字梳狀濾波技術：采用3D數字梳狀濾波技術，消除動態視頻圖像邊緣鋸齒，加強圖像邊緣細化的動態補償，圖像更加清晰、細膩，達到畫面細部及解析度的最佳化，提高更真實流暢的圖像畫面。

    獨立六軸光學調整機構：采用獨特設計的獨立六軸調整裝置，獨立控制投影機芯上、下、左、右、傾斜、偏轉、旋轉全方位調整，更容易實現圖像幾何、光學拼縫的調整。

    最新DLP雙倍速LVDS芯片：采用最新 DLP 雙倍速LVDS 芯片，亮度較一般單倍速 SDR、DDR 芯片提升20%以上，對比度提升50%以上。COSTAR機芯采用獨家原創的數字 CSC （Color Space Control）電路，有效抑制了各畫面間三原色的離散，使紅綠藍三基色達到了高度一致。

    智能亮度數字調整：采用數字漸平修正電路，避免HOT-Spot（亮斑）效應，從單屏到整屏均實現亮度均勻，使整屏幕亮度均勻保持高度一致。

    適用性屏幕設計：依據客戶環境專門設計，使增益、視角指標達到最佳匹配，可選擇復合玻璃幕、黑珠幕等。浮動式屏幕框架設計，在X、Y、Z軸三個方向均精細調整，達到完美的拼接效果。

    先進的防溫漂和防灰塵技術：采用鋁合金鑄壓機芯，使散熱量進一步提高，從而大大減小了因為機芯溫度上升引起的焦點偏移。DLP 投影機芯在開發初期為了防止圖像由于灰塵引起的欠缺，采用完全密閉型防塵結構的光學機芯。

    支持HDTV：支持480i,480p,576i,576p,720p,1080i,1080p 數字高清信號輸入顯示。

    模塊化的電路設計：電路模塊化設計，非常易于檢修和板卡更換；僅幾分鐘就能完成燈泡的更換；信號和控制電纜及其接口均安裝在箱體內部，保證顯示和控制信號的可靠傳遞，并且節省維修空間，不影響屏體外表整潔美觀，無圖像錯位。

    智能化的屏幕顯示單元：投影機亮度傳感器的應用使設備能自動調整屏幕間的亮度，以保證屏幕間亮度的持久均勻性。投影機芯色輪存儲器的應用是設備在自動色度調整色輪替換時可自動讀取原來數據，對大屏幕多屏拼接的顏色進行調整。

    通用箱體設計：DLP拼接顯示單元采用通用結構尺寸箱體，標準一次反射設計，適合任何一款COSTAR光學引擎。框架式箱體結構在承建與自重之間取得良好平衡，堅固穩定，適合多層堆迭及弧形拼接。

    內置圖像處理器：內置圖像處理器集成于電子模塊主板，可靠性更高。視頻/RGB信號全硬件獨立通道處理，支持直通顯示及畫中畫顯示，信號窗口在顯示單元內可任意縮放、漫游、迭加、可實現任意M×N方式拼接顯示。

畫面清晰亮麗 中光學DID顯示單元

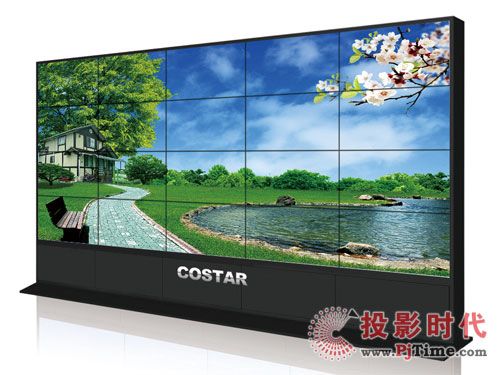

    中光學DID顯示單元，采用專業的DID顯示技術，亮度高達>700cd/m2，并擁有極高的亮度均勻性；對比度高達3000:1；10000K的色溫，即使在陽光下依然完美顯示，畫面清晰亮麗；色彩飽和度及還原度高；支持VGA～UXGA、WXGA區間高分辨率信號；擁有雙方向178度超寬廣視角。

    產品特點：

    豐富的顯示色彩：由于液晶顯示器每一個點在收到信號后就一直保持那種色彩和亮度，而不像陰極射線管顯示器（CRT）那樣需要不斷刷新亮點。因此，液晶顯示器畫質高而且絕對不會閃爍，把眼睛疲勞降到了最低。

    沒有電磁輻射：傳統顯示器的顯示材料是熒光粉，通過電子束撞擊熒光粉而顯示，電子束在打到熒光粉上的一剎那間會產生強大的電磁輻射，盡管目前有許多顯示器產品在處理輻射問題上進行了比較有效的處理，盡可能地把輻射量降到最低，但要徹底消除是困難的。相對來說，液晶顯示器在防止輻射方面具有先天的優勢，因為它根本就不存在輻射。在電磁波的防范方面，液晶顯示器也有自己獨特的優勢，它采用了嚴格的密封技術將來自驅動電路的少量電磁波封閉在顯示器中，而普通顯示器為了散發熱量的需要，必須盡可能地讓內部的電路與空氣接觸，這樣內部電路產生的電磁波也就大量地向外“泄漏”了。

    可視面積大：對于相同尺寸的顯示器來說，液晶顯示器的可視面積要更大一些。

    畫面效果好：DID液晶顯示屏，其顯示方式和構造完全不同于普通的液晶顯示屏，與傳統顯示器相比，液晶顯示器一開始就使用純平面的玻璃板，其顯示效果是平面直角的，讓人有一種耳目一新的感覺。而且液晶顯示器更容易在小面積屏幕上實現高分辨率，例如，17英寸的液晶顯示器就能很好地實現1280×1024分辨率，而通常18英寸CRT彩顯上使用1280×1024以上分辨率的畫面效果是不能完全令人滿意的。隨著日益增長的更大信息量顯示的需求，大型拼接屏幕墻需要更高的分辨率和更高密度的顯示產品，拼接系統采用高精細的DID液晶屏體，最佳分辨率1920×1200使更高分辨率的圖象(XGA-UXGA)實現更精密的顯示。

    顯示單元采用先進的供電系統、優良的散熱設計，確保長時間穩定運行，故障率低，使用壽命達50,000小時；專業DID液晶顯示屏獨有的技術，保證顯示單元每日24小時的連續工作。各顯示單元間擁有完美的色彩一致性，且長時間工作后圖像質量（亮度均勻性、色彩一致性、拼接效果等）不會發生明顯變化，無需定期調試。不需要耗材，維護成本最低，全壽命使用周期費用最低。

    優質數字引擎專業技術：是以數字引擎為基礎開發的數字芯片，其強大的處理能力可以對信號接收，處理到顯示全過程實現更快速的數字處理。原汁原味的呈現出從控制處理器出來的數字全清晰信號。數字引擎是提升液晶畫質，拓展顯示功能的平臺。

    動態圖象無拖影：選用的DID擁有超級數字驅動系統，具有國內最先進的頻變技術和六基色技術.有效解決了因響應時間過慢而導致運動圖像出現拖尾和殘影現象，確保運動畫面更清晰流暢，精確無殘影。在播放監控運動圖像的時候能夠更加清晰流暢的顯示在大屏幕上。

    多接口應用：選用的DID顯示單元應用接口豐富，滿足不同信號輸入要求，復合視頻、分量視頻、RGBHV、VGA、DVI 等。

    超薄屏體單元，便捷安裝：目前市場上的大屏幕控制系統有很多DLP單元，由于DLP系統的光學結構是三次反射，導致其整機器的厚度最少在80CM以上，每個單元的體積非常龐大，給安裝的空間有一定的要求；而DID液晶顯示單元厚度僅有13CM；只有DLP單元的三分之一厚度。

    功率消耗小：傳統的顯示器內部由許多電路組成，這些電路驅動著陰極射線顯像管工作時，需要消耗很大的功率，而且隨著體積的不斷增大，其內部電路消耗的功率肯定也會隨之增大。相比而言，液晶顯示器的功耗主要消耗在其內部的電極和驅動IC上，因而耗電量比傳統顯示器也要小得多。

    顯示單元控制調整格式：色彩調整:紅、綠、藍、黃、紫、水青六種色彩調整，遙控控制、光線感應、專用遠程控制軟件、屏幕校正軟件和校色儀一致性校準。

實現多窗口拼接 中光學純硬件架構處理器

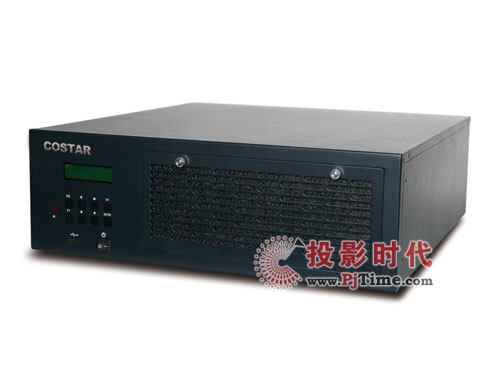

    中光學圖像處理器是一款純硬件的專業化的圖像處理設備，能夠將多個動態畫面顯示在多個屏幕上面，實現多窗口拼接的功能。專為要求高質量顯示多個視頻畫面的場合設計，為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的解決方案。

    產品特點

    純硬件構架：拼接控制器為純硬件構架，無CPU、硬盤、內存等常規計算機配件。它本身不是一臺計算機而是一臺專業的圖像處理設備，不需要操作系統支持，上電即可工作，開機時間少于5秒， 可365×24小時持續無故障工作。

    聚焦放大功能：拼接控制器提供聚焦放大功能，用戶還可以在每幅圖像內進行局部定位和變焦處理。每路輸入信號都可以平穩地進行局部定位和變焦處理來突出要引起注意的特定區域。圖像中的每個細節可以高速的捕捉和放大，特別適合移動圖像的瀏覽和抓取。

    隨意漫游、迭加、跨屏功能：拼接處理器可根據要求任意完成隨意漫游、迭加、跨屏功能，操作靈活簡單。

    視頻倍線優化處理：拼接控制器采用了世界上最優秀的視頻信號優化解決方案，同時在內部分配了足夠的資源對輸入VIDEO 信號進行運動補償、數字降噪等一系列復雜處理，能保證對所有視頻實時處理，保證畫面流暢。

    輸入信號并行處理：拼接控制器基于自定義的高性能體系結構， 采用先進的高速數字信號多總線并行處理機制，對于輸入的每一路信號輸入都分配獨立的處理模塊和數據總線，所有模塊并行工作，系統對每個通道的處理速度是固定的，處理速度與通道數的多少無關，因此可實時處理多個VIDEO、 VGA或DVI信號。可保證在任何條件下實時顯示所有輸入信號，而不會丟失任何幀。

    靈活的組合方式：拼接控制器提供靈活的插卡擴展結構，可以根據客戶工程的要求定制設備。輸入卡有多種輸入格式可以選擇，包括VIDEO,VGA,DVI-I及DVI-D格式。輸出卡提供DVI-I的輸出格式，可以同時輸出DVI-D信號和VGA信號，控制卡可以選擇RS232控制卡、TCP/IP控制卡。系統自動識別不同種類的卡，不需要人工干預。

    靈活多樣的控制方式：拼接控制器支持紅外、按鍵、RS232 串口、無線彩色觸摸屏控制及TCP/IP控制。隨機附帶的窗口控制軟件,提供了全面的實時控制功能，所有參數都可通過軟件設置。特別是客戶可以選配我們公司任意一款無線彩色觸摸屏，不需要增加中控主機就可以通過無線彩色觸摸屏對拼接控制器進行相關功能的控制和調用。

專為高質量多窗口設計 中光學圖像融合處理器

    中光學圖像拼接處理器是一款純硬件的專業化的圖像處理設備, 能夠將多個動態畫面顯示在多個屏幕上面, 實現多窗口拼接的功能。專為要求高質量顯示多個視頻畫面的場合設計, 為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的解決方案。

    產品特點

    純硬件構架：無CPU、硬盤、內存等常規計算機配件。是一臺專業的圖像處理設備，不需要操作系統支持，上電即可工作， 可24*365小時持續無故障工作。

    自動色彩均衡：可消除投影設備間的顏色和亮度差異，并保證投出的大畫面色彩均一、亮度一致。

    融合邊帶處理：主要實現光學拼縫消融，以保證了良好的亮度效果。其內置多種伽馬漸變模式。同時也支持用花自定義模式。

    單像素幾何校正：修正了投射圖像的幾個形狀，保證了融合控制器能適應多種屏幕構造，如平面構型、柱面構型、球面構型等，投射到幕上的畫面無幾何失真。

    智能管理控制中心：提供智能的可編程特性，用戶可通過管理軟件對具體的圖形處理及控制作自定義設置。如系統硬件底層自帶內置萬年歷始終，用戶可預先通過管理軟件設置融合控制器每天定時的始終顯示狀態，同時融合控制器高可靠性地自動調用全年365體適能預設狀態，按設定時間自動控制矩陣、投影機等其他類別設備。

    溫度智能控制系統：自帶高級溫度管理系統，可根據溫度智能設置風扇的轉速。風扇提供2000到12000轉之間的任意轉速。

    自帶融合生成功能：可提供重迭的輸出以支持連續屏幕上的邊緣融合。

    輸入信號并行處理：基于自定義的高性能體系結構， 采用先進的高速數字信號多總線并行處理機制，對于輸入的每一路信號輸入都分配獨立的處理模塊和數據總線，所有模塊并行工作，因此可實時處理多個VIDEO、 VGA或DVI信號。

    靈活的組合方式：提供靈活的插卡擴展結構，可以根據客戶工程的要求定制設備。輸入卡有多種輸入格式可以選擇，包括VIDEO,VGA,DVI-I及DVI-D格式。輸出卡提供DVI-I的輸出格式，可以同時輸出DVI-D信號和VGA信號，控制卡可以選擇RS232控制卡、TCP/IP控制卡。系統自動識別不同種類的卡，不需要人工干預。

    靈活多樣的控制方式：拼接處理器支持紅外、按鍵、RS232串口、無線彩色觸摸屏控制及TCP/IP控制。隨機附帶的控制軟件,提供了全面的實時控制功能，所有參數都可通過軟件設置。特別是客戶可以選配我們公司任意一款無線彩色觸摸屏，不需要增加中控主機就可以通過無線彩色觸摸屏對拼接處理器進行相關功能的控制和調用。

中光學5WG系列矩陣

    中光學信號矩陣產品線全，分為VGA矩陣、RGB矩陣、DVI矩陣、Video矩陣。模塊化設計、插卡式結構，擁有超大容量的輸入和輸出能力，最高能達到128*128路可供靈活選擇。專為要求高質量顯示多個視頻畫面的場合設計, 為指揮中心、視頻會議、多媒體多功能廳等場所的應用提供了一套理想的解決方案。

    產品介紹：

    DVI 矩陣：是一款全數字高帶寬矩陣, 支持按鍵快速切換操作, 最大可以支持128×128路切換, 擁有超大容量的輸入和輸出能力, 支持任意輸入設置為默認的EDID 參數。矩陣采用最新的DVI 全數字接口, 使圖像信號可高保真輸出, 畫面更加清晰、真實。

    VGA(Audio)矩陣：是專門為計算機視頻信號以及高分辨率RGBHV 信號的顯示切換而設計的高性能寬帶矩陣開關設備, 該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    RGB 矩陣器：是專門為計算機顯示信號以及高分別率RGB 圖像信號和音頻信號的顯示切換而設計的高性能智能矩陣開關設備, 該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    AV 矩陣器：是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備, 該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

    Video 視頻矩陣器：是專門為視音頻信號的顯示切換而設計的高性能智能矩陣開關設備, 該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。
