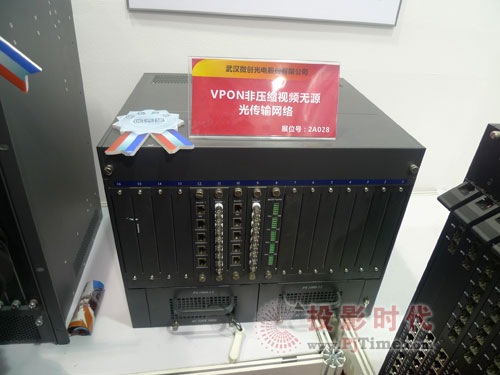

2010中國國際社會公共安全產品博覽會即將開展。微創光電定于2010年11月2日—5日參加本次展會,展出了最新研發成果VAM和VPON等系列產品，其中VPON非壓縮視頻無源光傳輸網絡還獲得了安博會創新產品獎稱號。

    解決視頻監控建設中視頻接入層光纖資源緊張問題，武漢微創光電股份有限公司將通信領域先進可靠的無源光網絡技術——PON引入到視頻監控領域，首創VPON（Video over PON專利技術）概念和相關的視頻接入層網絡傳輸設備。

    VPON在視頻監控中引進視頻接入層最先進的光網絡概念PON，并用PON技術承載數字非壓縮視頻，是數字非壓縮視頻光端機技術與PON技術的完美結合，在組網形態、光纖資源、視頻質量、可靠性等諸多方面具有無可比擬的優越性，是一種全新的視頻接入層傳輸解決方案。

    VPON定位于密集視頻監控系統如“平安城市”建設的視頻接入層，是一種數字非壓縮視頻光纖傳輸系統。與微創光電數字非壓縮視頻光端機產品族一起構成完整的視頻接入層解決方案。

    VPON系統的每一個前端監控點設備根據配置可以接入雙向監控視頻、雙向音頻、報警開關量、控制數據和以太網，完全滿足接入層業務需要。

    VPON系統可以根據監控網絡控制中心和分中心等不同組網要求，配置中繼型局端設備，實現具有輸出指配、分中心上下視頻等靈活的組網業務需求。

    VPON的一般網絡架構

    VPON傳輸系統由前端的ONU、無源光網絡ODN和監控中心OLT三部分組成。如下圖所示：

    ONU

    ONU為“光網絡單元”的英文縮寫，全稱為：Optical Network Unit。放在用戶側，接入用戶終端。

    OLT

    OLT為“光線路終端”的英文縮寫，全稱為：Optical Line Terminal。放在局端（機房），實現對ONU的管理和向上互聯。一個VPON的OLT可支持8個ONU。一個VPON系統可以由多個OLT組成。

    ODN

    ODN為“光分配網”的英文縮寫，全稱為：Optical Distribution Network。為OLT和ONU提供光傳輸媒質，作為其間的物理連接。ODN實際上就是一個由光分路器組成的各種網絡形態的無源光網絡。

    VPON的組網形態

    鏈形組網形態

    星形組網形態

    樹形組網形態

    VPON的特點

    組網靈活

    系統通過光分路器和光纖組成多點對一點的無源光網絡（PON），可以根據前端的分布情況組成鏈形、星形和樹形網絡。按設計和試驗驗證，8個前端ONU可以支持在20km半徑范圍內的任意組網（非環形）。

    擴容方便

    在OLT容量富裕時，可在一個VPON系統中的干線光纖或支線光纖上的任意一點插入新的ONU，或者在系統中的干線光纖或支線光纖上的任意一點插入無源分路器，分出若干段光纖后插入新的ONU。也支持在原ONU的后端再延長出一段光纖插入新的ONU。

    可靠性高

    系統所有設備都通過PON連接，PON由無源元件組成，不易受損，特性穩定。系統不論采用哪種網絡形式，實際上還是接收端與各前端點到點的直接傳輸，因此任何一個ONU前端故障不會對網絡造成影響。前端故障可包括前端掉電和設備故障，甚至還可以包括前端設備不穩定。

    實際上，VPON完全與點對點光端機組成的監控傳輸網具有相同的可靠性。

    可指派輸出

    可根據需要將特定ONU接入的信號設置到OLT端指定端口輸出。即可以實現一個VPON系統內的視頻交換功能。

    統一網管

    遵循微創光電eGuide網管體系的統一管理，除可實現系統內各機盤性能和告警參數的采集上報，還能夠?qū)ο到y(tǒng)中前端ONU的工作時隙進行切換，并能夠?qū)η岸薕NU進行啟動、暫停和注銷等操作。

    平臺兼容性強

    同一平臺上的OLT可以與不同功能組合的ONU互通。

    典型應用

    “平安城市”社會治安監控

    高速公路全程監控

    高速公路隧道監控

    小區監控

    VPON產品常用規格型號
