首款LED家用投影

　　本機是全世界第一部采用三原色LED作為光源的投影機，它擁有極為傲人的顯色能力，將顯示器材的色彩空間推向一個全新的境界，直接挑戰「自然界的色彩再生」 ，市面上絕大多數投影機與「廣色域」液晶電視的色彩范圍還不及本機的七成！ H9080FD極為豐富的色彩與明暗層次，讓畫面顯現出良好的立體感，物像的光澤與質感極其逼真。

　　BD制訂規格納入xvYCC就是希望能夠重現「自然界的色彩」，定義的色域范圍是Rec.709（HDTV標準）的158%，誰家的投影機可以做到這種程度的「超廣色域」？在此之前，我測試過許多頂尖機種，無論用特殊高壓水銀燈泡配合特選的濾光片，甚至使用氙氣燈為光源，都還不能達到這樣的程度，多年來我期待有朝一日投影機能使用三原色LED或雷射光取代燈泡，就是希望投影機的色域能有「革命性的突破」，如今終于得償所愿，全世界第一部采用RGB LED為光源的投影機來到了布魯藍光網。

「傳統」單片DLP的優勢與弱點

　　本篇主角Vivitek H9080FD是一部單板式Full HD DLP投影機，采用一枚德州儀器生產的0.95寸Full HD解析度DMD作為顯像元件，由于顯像元件的原生對比度夠高（大于2300:1 ），因此不需要太過倚賴縮小光圈取得更高的對比度，相較于光輸出強度近似的3LCD投影機，使用此DMD的DLP投影機的畫面在視感上會顯得較為明朗。除此之外，DLP投影機通常也都能展現出自然的色彩，DMD也沒有液晶類顯像元件的拖影問題。

　　然而單板式DLP采取R、G、B「分時顯示」的方式顯像，現階段絕大多數的機種都是在燈泡發光后，透過色輪（旋轉的彩色濾光片），輪替輸出紅、綠、藍光給DMD元件顯示，如果輪替的速度不夠快，動態視力較強的人就會看到「色彩分裂（Color Break Up）」（俗稱「彩虹現象」）的狀況，隨著技術逐漸演進，單板DLP的三原色顯示已經愈來愈快，現階段的高階機種有些已經做到六倍速，彩虹現象已經愈來愈不明顯，只是既有的結構至此已經面臨瓶頸，想要讓單板DLP RGB輪替顯示的速度再加快，必須尋求新的解決方案。

麗訊H9080FD投影機特點

　　紅、藍、綠LED輪替切換發光的速度相當于「20倍速的色輪」！

　　H9080FD最為特殊的地方就在光源：它采用三原色LED輪替發光的方式，讓DMD分時顯示R、G、B的畫面、投射至銀幕，利用人眼的視覺暫留將三原色的畫面作結合。本機使用的LED發光元件是PhlaLight PT-120，根據原廠所提供的資料，PT120具有以下兩項主要特性：

　　1.色域極為寬廣：色彩范圍是REC.709的177%（比xvYCC的158%還要大）。光憑這一點，我可以想見本機表現「極深、極艷」色彩的能力，現階段無人能敵！

　　2.壽命超長：一組PT120可使用時數超過二萬小時，大約相當于十枚UHP燈泡加起來的壽命，如果一枚燈泡用2000元作估算，本機已經省下了大約18000的燈泡更換費用。傳統單板DLP設計是利用色輪作三原色光的切換（輸出至顯像元件），而H9080FD則以三塊PT120各自負責紅、藍、綠色光，以「非常快的速度」輪替發光，所以它不需要色輪。本機采用OSRAM RAPCUR F9030A負責驅動LED，紅、藍、綠輪替發光的速度相當于「20倍速的色輪」，單板DLP發展至此，總算徹底解決了「彩虹現象」的問題。

　　不用可變光圈結構，直接控制LED發光，取得100,000：1動態對比度

　　許多家用投影機利用「Auto Iris」即時偵測影像信號中的亮度信號，對光圈結構作調控，例如在黑暗區塊居多的畫面顯示時縮小光圈（減低光輸出），借此得到更深沉的黑、取得更高的「動態對比度」。H9080FD并沒有任何的可變光圈結構，然而在它的選單中卻有一個「Dynamic Iris」的選項，這到底是怎么回事？

　　「Auto Iris」是利用光圈的縮放（電動的機械結構）調整光輸出的強弱，不過這是因為大部分投影機使用的UHP燈泡沒有辦法快速調整光輸出強度，所以才用光圈結構調光。反觀H9080FD，RAPCUR本身就可以直接控制光源（LED）的發光強度，所以已經沒有必要使用機械式的光圈，而且LED的動作比機械的光圈結構速度更快、調整的范圍更大。據研發人員表示，若將本機的「Dynamic Iris」設在Infinity（無限）檔位，輸入全黑畫面時，三枚LED會「全部關掉」（畫面變成完全無光），因此要比「動態解析度」的話，H9080FD也可以標示成「無限大」，不過原廠還是選擇了比較保守的數據標示：動態對比度100,000:1。

　　采用Gennum VXP GF9450作為數字影像處理的核心

　　盡管LED光源好處多多，但是Vivitek技術總監張克蘇博士明確地指出LED的散熱是最大的難題，溫度改變，LED的發色就會改變，溫度太高還會影響LED的使用壽命。雖然LED「電能轉成光能的效率」是白熱燈泡的三至四倍，但「不能轉換成光能的部分」卻全部變成熱能，因此Vivitek的研發人員花了很大的功夫做好散熱，讓所有的LED都能維持穩定的工作溫度，機器的出風溫度遠比一般投影機低，當本機處于工作狀態下，全機還是相當「冰涼」的，工作噪音僅25分貝，相當不簡單！此外，本機的顯像與光學引擎部分是全密閉式結構，得以完全避免風路吸入灰塵、導致灰塵污染投影機內部的問題。

　　在影像電路部分，本機采用Gennum VXP GF9450作為數字影像處理的核心，它是當今性能最高的影像處理芯片之一，處理精度達到10 bit（各Channel），主要工作是SD與HD視訊的像素轉換與i/p轉換（含3:2與2:2偵測與pull-down）。雜訊抑制是GF9450的拿手好戲，它能夠消除數字訊源壓縮編碼過程中音資料率不足造成的飛蚊噪訊與方塊噪訊，并且能夠比對相鄰的畫面找出雜訊、并予以消除。此外，這塊影像處理芯片還包含細節加強、物像輪廓補償、PIP（子母畫面顯示）以及動態對比加強等功能，使得本機擁有細致純凈的畫質，還有為數眾多的「專家級」調整選項，滿足高手玩家們想要精細調整畫質的需求。

　　選對銀幕，把H9080FD當成「超大尺寸電視機」來用！

　　本機搭載的1.3倍變焦鏡頭是由日東光學制作，全部采用玻璃鏡片，以測試畫面作檢測，畫面的幾何失真極低，光域的邊緣線相當平直，鏡頭的變焦與對焦為手動調整，對焦可以輕易地調整到非常精準的程度。這款鏡頭具備Lens Shift功能，水平移動的幅度為±30%、垂直則達±120%，使本機能夠配合各種環境，安裝位置更有彈性。在投影距離方面，本機在搭載標準鏡頭時，打滿80寸、100寸、120寸、150寸16:9銀幕所需之最短投影距離依序是3276mm、4095mm、4915mm與6143mm，最長投影距離則為4250mm、5313mm、6376mm與7969mm。

　　盡管本機的光輸出強度不高，但以800流明作計算，打滿120寸畫面要符合SMPTE的畫面亮度標準值，銀幕增益大約是在0.85左右，我們用的兩款120寸參考銀幕增益都在0.8左右，直接用它們搭配本機使用，其實畫面亮度仍在SMPTE的規范之內。然而我考慮到本機開關機速度快，使用LED不用換燈泡、耗電又低，幾乎可以說是「用得愈多、賺得愈多」，既然如此，何不拿它取代薄型電視作日常收視？所以我特別調借一支120寸增益1.5的Kikuchi 150PROG Advance寶珠幕，借助玻璃微粒銀幕畫面「光鮮亮麗」的個性與較高增益值，讓H9080FD的畫面看起來像是「超大尺寸的薄型電視」，另一方面則利用這款銀幕「回返型」的反射特性，使一般居家用戶在缺乏非常嚴密遮光的條件下，仍能維持較高的畫面清晰度。

　　相近階度的分辨能力超強，看不到條帶效應

　　進行畫質評估前，先用Datacolor ColorFacts Professional作測試與調校的參考。當本機處于原始設定的狀態下（Memory Default），Color Gamut（色域）在「Auto」檔位，此時測得的色域相當將近Rec.709，主要階度的色溫落在8400K附近，按照原廠說明書的敘述，此時Gamma在「Film」檔位的數值是2.2。初步測量完畢后，我先接回BD播放機再做觀察，在這樣的狀態下，本機的色彩顯得比較「樸實」，相近階調的分辨能力相當強，在「淡入／淡出」的片段中幾乎完全看不出條帶效應。我試著切換不同的Gamma檔位，其中讓我印象最深的是「CRT檔」（Gamma 2.5），在此狀態下，本機會從「清淡口味」轉為「稍重口味」：陰影加重、中階以下的色彩變濃，物像的實體感變得更強。雖然到了這個階段，本機已經表現出高價投影機應有的性能，然而我并不認為H9080FD的實力僅止于此，我沒有忘記它是一部采用RGB LED光源的特殊機種，我更期待的是「超廣色域」的色彩表現。

　　無人能及的色彩表現范圍

　　要讓本機展現出「前所未見」的色彩表現范圍，首先要把Advanced選單的Color Gamut設在「Native」檔位，更動此項設定前后的差別，就像是把本機從一部「高級跑車」變成「F1賽車」：色彩表現范圍遠比原來大得多，但是有非常多的項目需要調整。我在儀器與BD測試片的輔助下，前面先花了兩個小時確認各調整項目對本機造成的影響，再用四個小時進行進行兩階段的儀測校準與目視檢驗，最后兩個小時繼續嘗試是否有可能讓本機的畫質與均衡性更好。辛苦的調整最終得到了很大的回報，我先告訴您結果：H9080FD在我至今看過的所有單槍投影機之中，畫質絕對是數一屬二的！我給本機這么高的評價，主要是因為它讓我看到了太多的與眾不同。

　　H9080FD「超鮮艷色彩」的表現能力現階段絕對排行第一，畫面上可以明確地看到其他投影機無法表現的「深色」：例如艷陽下的紅玫瑰，若您曾經仔細觀察過這樣的紅，您就知道先前我們所看過的任何一部投影機的畫面都很難做到同等「鮮麗」的紅，而H9080FD卻能夠完整地表現出這類「自然界的艷麗色彩」，并且在極其濃艷的色彩之中，還能夠層次分明地表現出濃淡、明暗與色調差異，例如大樹或草原，在大片的綠色之中能夠讓我看到十分豐富多變的綠色調。

　　本機經過調校之后變得十分敏感，它可以讓我明確地感受到拍攝當時的色溫狀況，在BS節目「京風流」其中的一個片段為例，人物在室內利用窗口進入的自然光拍攝，當時我從人臉、衣裳的發色就能看出戶外是陰天（色溫較高），投影機的畫面可以做出如此細膩、敏銳的色彩反應，以往我也只有在調校狀態極佳的Barco 1209s（價格破百萬的九寸管三槍投影機）的畫面上體驗過。

　　描繪物體的材質感，比眼見實物更為深刻

　　每個人對于畫面「質感」的認知各有不同，我認為物像銳利、細節多，呈現出接近眼見實物材質的視感，就是質感好。在我�？吹恼魵鈾C關車（BS-hi）節目中，老火車鐵質部分上著黑漆，有些漆已經脫落，露出生銹的痕跡，也有些地方看起來就是泛著油光，一看就知道剛上了一層黃油保養，還看得出油有多厚呢！這個節目我已經數不清放了多少次，但是以前從未見過這樣的質感，這已經不只是寫實，甚至已經有點夸張了。我只能說：即使眼見實物，憑人類的肉眼恐怕還不及高畫質攝影機銳利，更何況還放大到120寸畫面來看，H9080FD讓我感受到的細致與材質感，已經超越了眼見實物的程度。

　　寫到這里，依照慣例我要舉出本機的缺點：其一，在HDMI輸入的狀態下，本機不能調整色濃度與色相，這會使調整經驗不足較難上手。再者，影像沒有作倍速顯示，雖然DLP不會拖影，但播放1080/24p電影軟件，運鏡場景橫向移動時，「抖動感」和在電影院看到的狀況（每秒24格膠卷）一樣。如果擔心調整問題，請參照本篇中我提供的各項設定數值與銀幕選用；至于電影軟件動態畫面的抖動感，很多玩家反而比較喜歡這樣的狀況（不太習慣倍速），因為電影畫面的更新率就是如此，這也算是「電影院的原汁原味」。

整體描述

　　最佳推薦

　　Vivitek H9080FD是我至今看過畫質最佳的單槍投影機之一，老實說，我很想把「之一」兩個字消掉，因為它已經將投影機的色彩表現范圍擴展到一個全新的領域，直接挑戰「自然界的色彩再生能力」。高超的光影與色彩層次、畫面深度以及物像光澤感，在現階段頂級機種中對手屈指可數，我很訝異這部「RGB LED初代機」就能有如此高的完成度與驚人畫質，即使它的售價近四十萬臺幣，我依然認為它超過了「物有所值」的程度，無論以絕對畫質或C/P值作評估，我都決定給予最佳推薦。

●型式：DLP單槍投影機
●顯像元件：0.95寸16:9 DMD×1
●解析度：1920×1080
●光源：PhlatLight PT120 RGB LED
●LED壽命：20,000小時
●動態對比度：100,000:1
●光輸出強度：800流明
●投影尺寸：22.5寸～300寸
●信號支援：1080p、1080i、720p、480i/p、NTSC、NTSC4.43、PAL B/G/M/N、SECAM、VGA、SVGA、XGA 、SXGA、UXGA、WSXGA、Mac
●輸入同步頻率：類比74.5MHz、數字225MHz
●工作噪音：25分貝
●鏡頭：1.85:1～2.4:1 1.3倍手動變焦鏡頭
●背板端子：HDMI 1.3×2 、3RCA類比色差×1、3BNC色差×1、VGA×1、S-Video×1、Composite Video×1、RS-232C端子×1、Screen Trigger×2、Wired Remote Mini-Jack×1
●適用電源：AC 100V～240V
●電源需求：175瓦（待機1瓦以下）
●尺寸：52 0×224×548mm（WHD）
●重量：16.6公斤

重要特點

1》全世界第一部采用RGB LED光源的投影機
2》色域范圍超越HDTV標準規格77%
3》1920×1080 Full HD解析度
4》采用大尺寸DMD顯像元件
5》動態對比度100,000:1
6》搭載1.3倍變焦全玻璃鏡頭
7》具備水平、垂直Lens Shift功能
8》采用Gennum VXP 10位元數位影像處理晶片
9》擁有兩組HDMI 1.3輸入端子
10》綠色產品：焊錫與玻璃不含鉛、光源不含汞
11》開關機速度快，幾乎與薄型電視相同

　　正面特點

　　本機的輸入與控制端子隱藏在后蓋板內，其中包括兩組HDMI、兩組類比色差與類比RGB端子。后板上的Vivitek廠徽還可以翻轉（上下顛倒），讓本機在采取吊掛裝設的狀態下，廠徽還是「正的」。

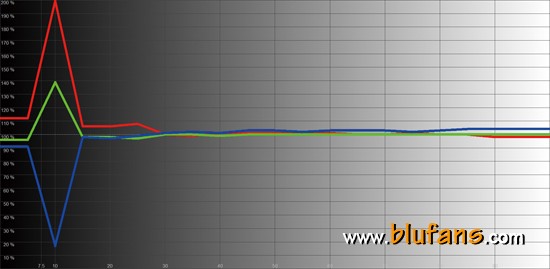

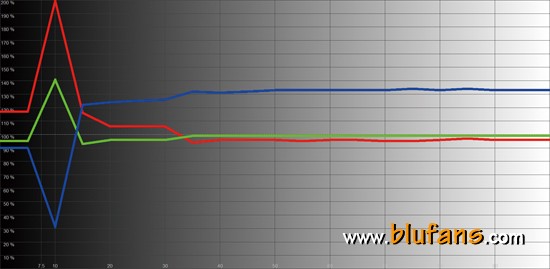

　　RGB Chart調整前，調整后

　　「調整前」本機的色溫處于「Standard」檔位，此時本機在30 IRE以上色溫變動范圍在8271～8532K。 「調整后」則是在Color Gamut設在「Native」的狀態，利用RGB Adjust作調整，沒有更動RGB Offset數值，僅有將Red Gain上修至102、Blue Gain降到80，「調整后」30 ～100 IRE的色溫變動區間在6456～6802K。

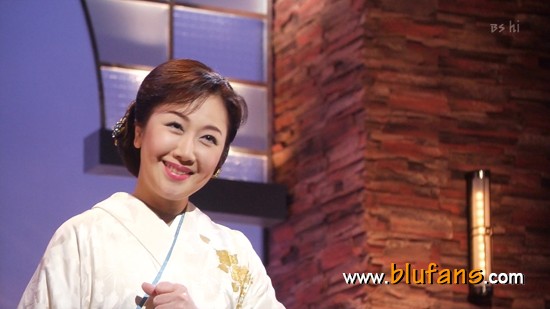

　　CHECK調整前，調整后

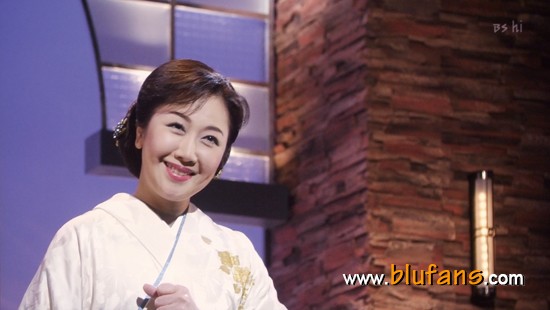

　　本機調整前調整前的色域和一般投影機近似，但是只要在「Color Gamut：Native」狀態下好好調整，就能看出本機與多數投影機的差距有多大！ 「調整后」人物左胸和服上的金色繡花，絕大多數顯示器材都無法像這樣讓金線的光澤和黃金色正確地顯現，從人物的膚色、唇色與發色，都能看出本機傲人的色彩表現力。

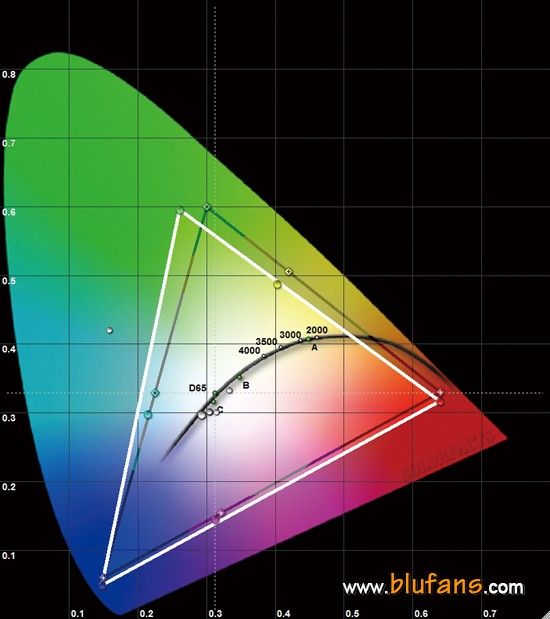

　　CIE Chart調整前，調整后

　　「調整前」的狀態是在Memory Default的狀態下測得，各階度W點為位置在D65的下方，色溫在8400K左右，視感上會覺得白色比較白。對照白色三角形（本機此時的色域）與黑色三角形（REC.709）范圍，兩者相當接近，這表示預設狀態接近HDTV色彩的定義范圍。

　　我想要讓本機充分展現「超廣色域」的本領，于是將Color Gamut設在「Native」檔位，請您參照「調整后」，這實在是相當驚人的色域，我還是第一次在自家的測試儀器上測得如此大的色彩空間！我察覺到G座標位置比較偏左，嘗試在HSG調整將G往右移動，但這么做會使綠色范圍縮小，因此我僅作小幅度修正，以保留更大的色彩空間。隨即修正本機的色溫至6500K附近，調校后主要階度的位置W點座標位置在x=0.3080～0.3138、y=0.3250～0.3274，幾乎就是緊靠在D65（x=0.313、y=0.329 ）的下方。色溫校正完畢后，我再次進入HSG修正C、M、Y，讓座標落在D65與標準點的連線或延伸線上。

進階調節1

　　畫質檢測

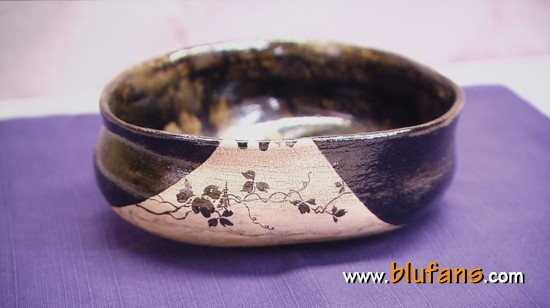

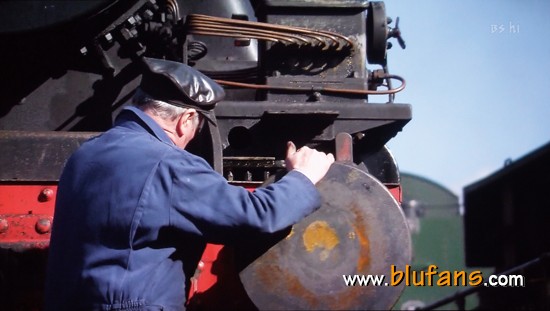

　　以上圖片都是調整后實際拍攝的結果，完全沒有修圖，在蒸汽火車的畫面中，老舊金屬的材質感、皮帽的光澤都是顯示器材難以表現的地方，藍色衣服的縐褶與立體感，顯示出本機非常優良的光影層次。老實說，要駕馭這部投影機并不容易，然而當它發揮出真正的實力，現階段就很難再找到對手了。

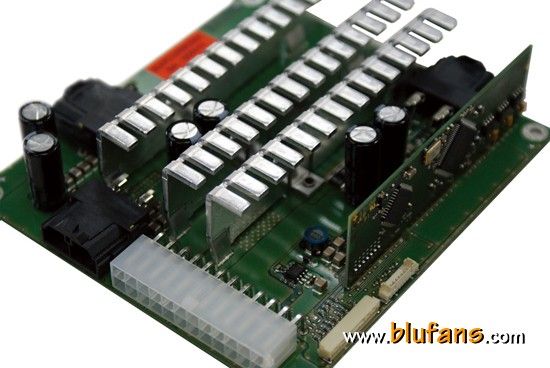

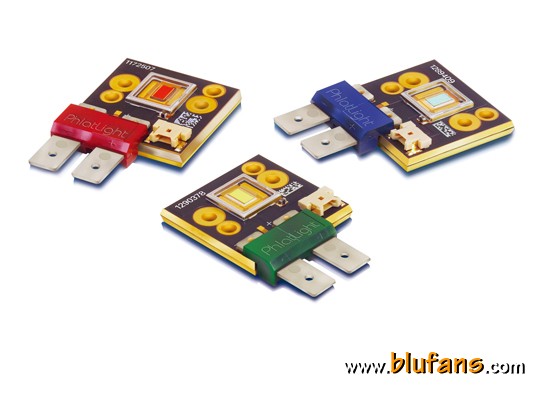

　　本機使用的光源是一組PhlaLight PT-120 LED，包含紅、藍、綠三枚，這款LED對應的微顯示元件是0.95寸，因為本機率先使用，讓DMD（DLP）拔得頭籌，日后若有同尺寸LCoS或3LCD想要用也行。 H9080FD采用OSRAM RAPCUR控制驅動LED，紅、藍、綠輪替發光的速度相當于「20倍速的色輪」，徹底解決了單板DLP「彩虹現象」的問題。 RAPCUR還包含LED發光強度控制，在「Dynamic Iris」開啟時，本機的動態對比度高達100000：1。

　　讓Vivitek H9080FD發揮超強顯色能力的調整法

　　顯示器材的等級愈高，調整項目也愈多，調整難度遠比一般器材來得高，本機就是如此。不過我只想讓用家得到好的結果，不希望用家陷入調整迷宮之中，在此我將自己八小時調整后的結果公布，如果用家和我搭配的銀幕（120寸Kikuchi 150PROG Advance寶珠幕）不一樣，請自行斟酌再做修正。

1.（圖）想要讓本機的色域充分展開，請進入Advance選單，將Color Gamut設在Native檔位。

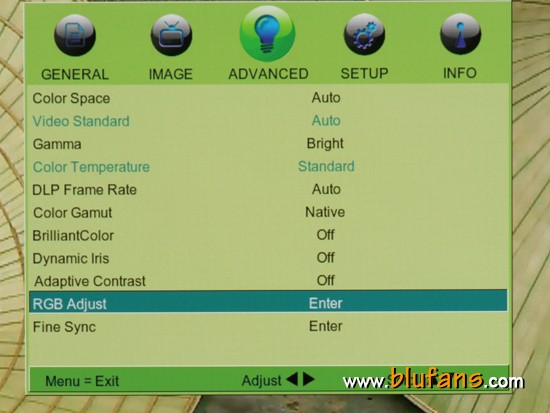

2.（圖）此時Color Temperature選項會變成不能使用，這時要修正色溫，請進入RGB Adjust選項。

3.（圖）我只有更動Red Gain與Blue Gain的數值，照此設定之后，色溫已經正確地落在6500K附近了。

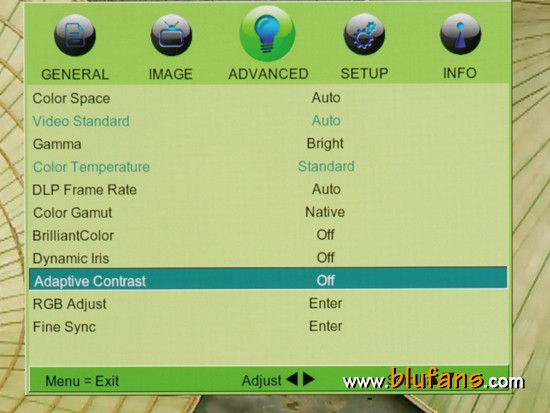

4.（圖）初步設定后我接回訊源觀察，覺得色彩有些過濃，但此時又不能調整色濃度，于是我想到「用更多光把色彩沖淡些」，于是將Gamma設在Bright檔位，這樣色彩的濃度就剛好。至于BrilliantColor、Dynamic Iris與Adaptive Contrast功能我全部都設在Off，因為我覺得這樣的畫面比較自然。上述選項中Adaptive Contrast可以增強畫面的力度（陰影加重、中階以下色彩變深），但我覺得自動調整的強度太高，所以還是決定不開，不過原廠工程師在與我討論過后表示，本機上市會使用新的韌體版本，在這方面會有改善，讓此選項更具實用性。

進階調節2

5. （圖）調整的重頭戲在HSG，此選項只會在Color Gamut設在Native檔位的狀態下開啟。

6. （圖）HSG調整就是作色彩管理，包含R、G、B、C、M、Y六色的色相（Hue）、飽和度（Saturation）與增益（Gain）的調整。本畫面是Hue的調整狀態。

7. （圖）我在HSG Saturation的設定數值如本圖所示。

8. （圖）HSG Gain的調整數值如圖所示。

9. （圖）若播放1080級HD訊源，我建議Aspect Ratio設在Native，這樣本機的顯示元件與訊源畫素呈1:1對應的最佳狀態，可避免像素轉換造成的解析度損失。另外我把Contrast拉高到111增加畫面亮度。

10.（圖）進入Image選單的Sharpness之后，將Sharpness從Simple改為Advanced，即可隨心所欲地調整物像輪廓的銳利感與細節的清晰度。調整過后，可讓本機呈現出精致而自然的畫質。

11.（圖）在Noise Reduction選單作進階設定，可分別調整模擬與數字抑噪的強度，用HD HQV測試片檢驗，就能看出本機不僅能將雜訊「殺得很干凈」、將騷動感徹底消除，并且幾乎無損細節。

12.（圖）如果用家還是習慣看中文，請在設定選單改為繁體中文顯示。
