聲杰 WT-8700 數字視像跟蹤會議系統

    跟蹤攝像系統可為會議提供高質量的現場視頻圖像信號資源。它能通過數字發言系統激活，在無人操作的情況下準確、快速地對發言人進行特寫。其采集到的信號可輸出給大屏幕背投影系統及遠程視頻會議系統。

    一般來說，自動跟蹤攝像系統要求在會議桌的頂部縱向安裝幾臺高速半球攝像機，主要作用是采集發言人的特寫。在會議室大屏幕上方安裝一臺全景固定攝像機，用來在無人發言時拍攝全場畫面。并同時將此攝像機的拍攝的信號從輸出口輸出到會議視頻系統或遠程視頻會議系統。

    在多媒體會議室中，視像跟蹤會議系統產品除具有視像跟蹤的作用外還集其它的許多實用功能于一體，下面是我們對數款典型產品的重點介紹。

    WT-8700數字視像跟蹤系統,集會議討論,視像跟蹤功能于一體。以高性能CPU為核心的嵌入式硬件設計高度可靠,人機界面友好,操作直觀明了,表決方式多種多樣等特點。

    一人一機，實現會議討論功能，與會代表按下發言鍵便可以發言。當與會代表開啟話筒時，攝像機會自動跟蹤到發言者所在的位置，連接視頻顯示設備可將攝像機所攝圖象顯示出來。配合電話偶合器可召開電話會議。外置音視頻解碼，可進行遠程視頻會議。

    通過WT-A8700系統軟件可以輕松自如地完成系統設置，包括會議實時監控，話筒管理，代表簽到、和數據顯示等。系統具有斷電自動記憶功能，通過電腦預設后，即使脫離電腦也同樣可以實現視像跟蹤。

    系統的關鍵元件全部使用原裝進口器件,保證了系統運行的穩定性
    整機使用數字電源,具有極寬的電壓輸入范圍,在低電壓及電壓不穩定的場合仍能正常使用
    中/英文LCD屏菜單顯示功能；系統的工作狀態設置采用中英文液晶顯示，操作更簡單更直觀
    系統輸出電平指示功能；系統工作時，LCD屏自動啟用電平指示功能
    數字音量，三段數字均衡功能。系統沒有使用傳統的機械電位器，而使用了數控方式，保證了系統在長時間的工作過程中，不會出現常規機械電位器的旋轉噪聲和接觸不良
    有效的反饋抑制功能。系統內嵌反饋抑制電路，結合數字均衡電路，可大幅提升會場聲壓
    內置RISC高速處理器及高保真電路。使系統控制更加靈活方便，語音清晰
    優質鋁合金面板，外觀更大方

VEKINVE-880自動視像跟蹤系統

VEKIN VE-880自動視像跟蹤系統

 VE-880多功能會議主機

* 可連接60個話筒單元，增加擴展器可支持128個單元
* 非先進先出模式時,主席位最多開咪數量為20個
* 設有同時工作話筒數量“1”、“3”、“6”限制模式和先進先出模式，自由討論模式
* 設有兩段均衡、總音量輸出調節器
* 配有音頻平行輸出和不平行輸出接口,會議過程錄音輸出接口
* 設有RJ-45網絡接口，RS-485遠程傳輸接口
* 預置位設置值：1~127;看守位可選擇128/64/80;支持PELCO-D協議
* 額定電壓 ：AC220V±10% 50Hz
* 尺寸：480X375X95mm
* 重量：7.5kg

                     VE-880C主席單元                  VE-880D代表單元

* 話筒內置單片機控制電路,內置高保真電容音頭
* 采用超長壽命、無噪音輕觸開關
* 設計新穎的金屬壓鑄底座,315度雙段全向彎折不銹鋼軟管
* 高效的嘯叫抑制功能,超強拾音效果
* 話筒開啟時，音頭紅色工作指示燈發亮,高速云臺攝像機自動跟蹤拍攝
* 主席單元優先發言權開關，可隨時關閉所有列席的代表單元
* 類型：電容式
* 指向性：單一指向性
* 輸入電壓：DC 18V（中央控制器供電）
* 輸出插座：8P端子座
* 輸入導線：2.1m 8P屏蔽線

VE-880B自動攝像機

攝像機的技術參數
    * 供電電源 AC24V ±5%
    * 環境溫度 室內球:(0℃ +40℃） 室外球：(-40℃ +60℃)
    * 環境濕度 ≤95%無結露現象
    * 功率消耗 20W
    * 通信方式 RS-485總線
    * 通信波特率 2400 bps
    * 水平旋轉速度 0.4°-280°(1-64級變速)
    * 水平旋轉范圍 360°無限制轉動
    * 俯仰范圍 90°
    * 自動翻轉功能 垂直90°時自動翻轉180°
    * 變焦速度自動控制 控制速度根據變焦的長短自動調節
    * 本機預置位數量 128個

鏡頭參數
    * 掃描方式 2:1隔行掃描
    * 清晰度 >480線
    * 最低照度 0.7Lux/0.002Lux
    * 光圈 自動/手動
    * 聚焦 自動/手動
    * 變焦率 光學18倍
    * 圖像角度 廣角47°,遠角2°
    * 背光補償 背光補償
    * 增益控制 自動
    * 信號制式 NTSC/PAL
    * 視頻信號輸出 1.0±0.2Vpp

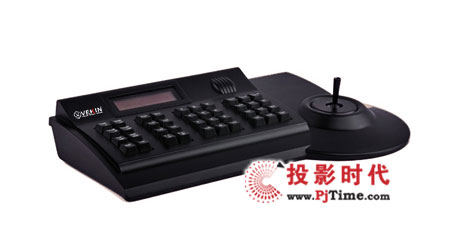

VE-880J控制鍵盤

* 傳輸波特率:2400bps
* 通信協議:PELCO_D
* 輸入電壓:12VDC, 變壓器功率 10 瓦，230VAC,50Hz
* 通訊 RS-485，通訊距離 24AWG 的線纜上 4000 英尺 (1219m)
* 內置繼電器額定電流 1 安培
* 工作溫度0℃ 至 49℃

AVA紅外跟蹤系統

AVA 紅外跟蹤系統

    AVA 紅外跟蹤系統與無線定位話筒結合，除了能清晰拾取主講人/聽眾的聲音外，還可以自動識別主講人/聽眾的位置，并實時自動控制攝像頭跟蹤拍攝，確保在主講人/聽眾在任意走動的情況下，自動跟蹤系統仍能準確、實時地跟拍主講人/聽眾，并能根據主講人/聽眾與攝像機距離的遠近自動控制攝像機的變焦，使主講人/聽眾畫面大小始終保持在預先設置的范圍值內。

    傳統的簡單跟蹤拍攝，只能隨著信號的移動而"緊盯"目標，拍出來的畫面，呆板、單一，并不能滿足高水準的拍攝需求。AVA紅外跟蹤系統在傳統跟蹤拍攝的基礎上，創造性的引入邏輯切換思維。

    在跟蹤拍攝過程中，AVA紅外跟蹤系統可根據現場的使用環境，將整個跟蹤區域劃成板書區、講臺區、交互區、聽眾區4大區域。通過記錄主講人行走的位置、行為變化，作為攝像頭切換的觸發信號。使用多路攝像頭，對4大區域進行多達6組拍攝畫面的自動切換。所有切換畫面均由預先設置的邏輯關系自動控制，無需人為控制，貼近專業導演鏡頭切換思維。

    系統特點:

    1、 使用紅外技術，跟蹤過程不受其他運動物體干擾。
    2、 使用定位/無線話筒一體移動裝置，不需安裝固定檢測裝置。
    3、 采用主動方式檢測移動目標、自動鎖定移動目標。
    4、 使用定位/無線話筒，攝像機就能自動跟蹤，活動區域沒有限制。
    5、 采用全景攝像機監視移動區域，方便靈活定義活動區域。
    6、 實現全自動的跟蹤功能，連接結構簡單，安裝實施方便。
    7、 支持移動幅度定義，減少畫面抖動，使跟蹤畫面更加平穩、流暢。
    8、 獨立硬件設備，能夠配合第三方設備使用。
    9、 抗干擾能力強，通過編碼方式建立專用通訊通道、在強光及日常光線下也不受影響。

    產品描述:

    主講人自動跟蹤系統

GTS-1000自動跟蹤系統

    GTS-1000主講人自動跟蹤系統，與領夾無線話筒結合，除了能清晰拾取主講人的聲音外，還可以自動識別主講人位置，并實時自動控制攝像頭跟蹤拍攝，確保在主講人任意走動的情況下，自動跟蹤系統仍能準確、實時地跟拍主講人，并能根據主講人與攝像機距離的遠近控制攝像機的變焦，使主講人畫面大小始終保持在預先設置的范圍值內。

聽眾自動跟蹤系統

WTS-1000跟蹤系統

    WTS-1000聽眾跟蹤系統，與無線手持話筒結合在一起，當聽眾發言時，只需打開無線話筒，就能對聽眾的聲音進行清晰拾音，同時攝像機自動對聽眾進行跟蹤拍攝。當聽眾發言完畢只需關閉話筒，自動跟蹤系統就能自動回復到預先設定的場景。

    自動錄制智能切換系統

    KMS-1000智能切換系統是實現全自動錄制的必需設備，可根據錄制內容的差異，預先定義情景邏輯，設置相應參數，在多路視頻和計算機畫面之間進行無縫切換，實現拍攝過程的全自動錄制。

    產品特點:

    GTS—1000自動跟蹤系統
    · 紅外技術：抗干擾能力強，能輕松對主講人進行準確定位。
    · 定位裝置：兩個標配，保證主講人在任意角度圖像都可以被捕捉到。
    · 話筒結合：與領夾式無線話筒有機的結合。

    WTS—1000自動跟蹤系統
    · 紅外技術：抗干擾能力強，能輕松對發言人進行準確定位。
    · 定位裝置：兩個標配話筒，手持話筒者在任意方位，其圖像都可以被捕捉到。
    · 話筒結合：與手持式無線話筒有機的結合。

    KMS—1000智能切換系統
    · 智能切換：定義情景邏輯，設置相應參數，在多路視頻和計算機畫面之間進行無縫切換。

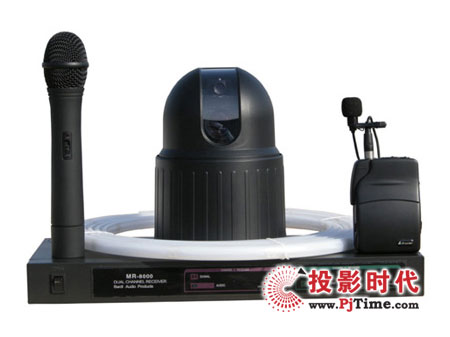

NCOM自動跟蹤攝像系統NCC6190

    NCOM NCC-6190是集光、機、電、圖像、聲音于一體的智能化產品。由目標跟蹤球形攝像機、無線麥克風、無線音頻接收機、固定式傳感器、一體化智能高速球形攝像機組成。

　　自動跟蹤球形攝像機能夠自動跟蹤特定目標，跟蹤過程不受外界干擾，采用先進的位置傳感和伺服控制技術，攝像機云臺運動非常平穩，不會出現劇烈地晃動，能夠將目標牢牢鎖定在圖像的中央。無線麥克風采用雙重抗干擾電路和專業級拾音頭,信噪比大于80DB,高質保真,完全滿足現場錄音和擴音需要。被跟蹤的目標除佩戴無線麥克風外，無需佩戴任何傳感器，使用非常方便。

    該系統以其性能穩定，簡單易用的特性廣泛應用于電子教室、技術培訓、記者現場采訪等場合。

系統組成：

　　1、自動跟蹤球形攝機，2、無線語音接收機，3、無線領夾式麥克風 ，4、固定式傳感器（感應線纜）

功能特性：

    1. 自動鎖定跟蹤目標，跟蹤過程不受其他運動目標和環境光源影響
    2．跟蹤過程非常平穩，視頻無明顯晃動
    3.攝像機具有背光補償功能，在強光背景環境中可以看清整個畫面
    4．采用RS-485總線控制，兼容多種控制協議、波特率可調
    5. 專業級無線語音傳輸，保真度出色
    6．采用人性設計，無須佩戴特殊傳感器，使用非常方便
    7．多種安裝方式可根據不同環境進行選擇
 　
　 自動跟蹤球形攝像機參數：

• 信號制式:PAL/NTSC（可選）
• 圖像傳感器:¼英寸彩色CCD
• 水平分辨率:480線
• 視頻輸出:1.0±0.2VP-P
• S/N信噪比:≥50分貝
• 最低照度:1、0.1、0.01Lux（可選）
• 光學變倍:18X
• 旋轉角度:水平 0º～ 360º連續旋轉；垂直0º～ 90º帶自動翻轉
• 旋轉速度:水平0.05º～240º/S;垂直0.03º～160º/S
• 預置位: 100
• 電源供應:DC 12V
• 功耗: 20W

    固定傳感器參數：
    電源供應:220VAC
    功耗：8Watt
    尺寸：Φ12 X8000(可訂制)
    最大傳輸距離:30米（無阻擋）
 　
    無線音頻接收機參數：
    接收方式:雙頻道單接收
    實用靈敏度:輸入12dBuv,偏移度等于15KHz時,S/N比達到80dB
    以上假象干擾比:大于63dB
    諧波干擾比:80dB以上
    音頻輸出:770mV/5K歐姆負荷阻抗
