矩陣性能更加強大 兆科推出全功能計算機信號接口矩陣

    根據客戶需求，隨時調整、更新產品是企業的生存之道。為了滿足客戶對矩陣產品更高的要求，兆科推出全功能計算機信號接口矩陣，并運用于多個大型指揮控制系統，取得了圓滿的成功。該矩陣的推出和成功應用是矩陣結構體系的一個創新，為工程應用提供了一個十分靈活高效的解決方案。

    傳統的計算機信號矩陣是按照接口類型分類的。計算機信號矩陣通常有5BNC接口矩陣、VGA接口矩陣、網線接口矩陣，近年來又出現了DVI矩陣。工程商在進行工程設計時，只能在這四種矩陣中選擇一種。而工程應用是復雜多變的，尤其是大型顯示系統，傳輸方式要求多樣化，各種接口都可能出現，這就給工程設計增加了難度。設計者只能根據工程主要需求，選擇一種接口形式的矩陣，對于不同接口都信號，不得不采取接口轉換設備，諸如VGA-5BNBC轉換器，VGA-CAT5轉換器，VGA-DVI轉換器等等。這些設備的接入一方面增加了成本，另一方面造成系統連接關系復雜，發生故障的幾率增加，系統的可靠性降低。

    能否有一種矩陣，可以解決與各種信號接口完全兼容的問題，兆科全功能接口矩陣徹底解決了這一問題。所謂全功能接口矩陣，是指矩陣的每一輸入和輸出接口形式可根據需要任意選擇。矩陣的接口是一個可插拔的模塊，模塊種類齊全，有VGA模塊、5BNC模塊、CAT5(網線)模塊、DVI模塊。設計者可根據需要任意選擇不同模塊，組成自己所需要的矩陣。由此組合而成的矩陣就是一個具有多種接口的全功能矩陣。

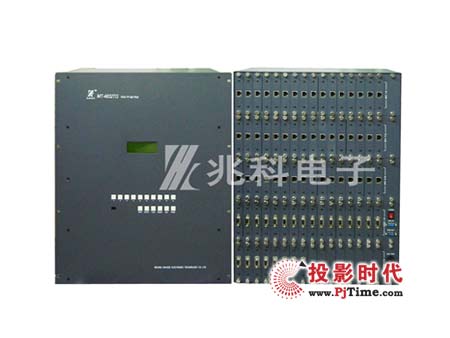

    此次推出的全功能接口矩陣型號是MT-4832MFI。有48路輸入，32路輸出，機箱高度13U，見圖1。矩陣接口板有輸入和輸出兩類，輸入板和輸出板均有VGA接口板、5BNC接口板、CAT5(網線)接口板、DVI接口板，見圖2。下一步計劃開發出光纖接口板，進一步豐富完善接口類型。矩陣接口采取模塊化設計，可熱插拔，接口板可根據需求任意選擇配置，由此組合起來的矩陣是一個具有多種接口的全功能矩陣，以全功能矩陣為信號交換中心，可構成一個兼有VGA電纜、超五類網線、5BNC電纜、DVI電纜、光纜等多種傳輸線路的計算機RGB信號傳輸交換系統。

圖一
