港口門機無線監控系統方案

來源:投影時代 更新日期:2008-09-16 作者:pjtime資訊組

港口門機無線監控系統方案

情況介紹
1,港口碼頭總共有11臺門機需要無線監控。
2,門機在1100米長的岸邊移動,監控中心離岸邊800米。
3,前端攝像機要求云臺攝像機。
4,系統要求能在監控中心監看到前端11臺攝像機的情況,同時能對前端云臺作轉動。
5,由于港口2.4G頻段設備眾多,為了不使相互之間干擾,采用5.8G的網橋傳輸設備。
6,直接在電視墻上監控。

解決方案:

系統原理說明:

    數字無線監控系統原理是:攝像機模擬信號通過MPEG4編碼器轉換成數字信號后,通過無線網橋發射到遠端監控中心的接收端,接收端通過交叉線或者交換機直接連計算機就可以遠程無線監控。在監控中心作圖像保存回放,對前端云臺作控制等。同時可以把紅外,煙感等報警設備接在前端系統上,在監控中心能實現遠程報警。

或者在后端接解碼器直接在電視墻上監控。

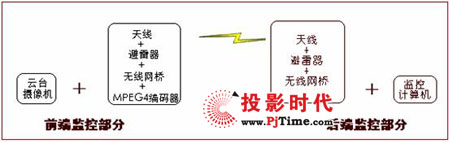

分解圖如下:(采用計算機監控)

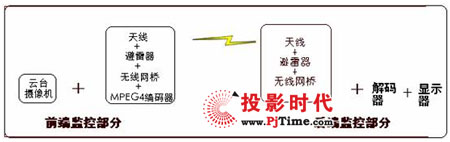

(采用閉路電視機監控)

前端系統圖片連接示意圖:
(系統由以下幾個部分組成:1,一體化攝像機。2,室外云臺。3,室外云臺解碼器。4,網絡視頻服務器。5,無線網橋。6,避雷器。7,室外天線。8,連接線等附件)

后端系統圖片連接示意圖:

    (系統由以下幾個部分組成:1,接收端天線。2,避雷器。3,無線網橋。4,計算機。5,(如需電視墻顯示則需要解碼器)

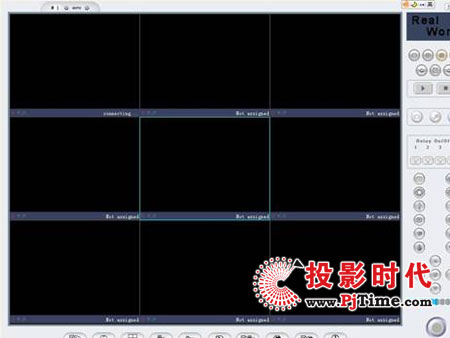

計算機效果圖:

    (在計算機控制端可以接收80路畫面,能控制前端云臺轉動,能對前端攝像機鏡頭進行拉升,能接收到前端紅外報警,能實現和前端語音等等,更多詳情請瀏覽說明書)

現場拓撲圖


A點到B點距離為550米,B點至D點距離為800米。

A點移動到B點,向著D點的角度=arctg800/550=53度
因為門機實際上移動的距離只有100-200米左右,所以采用40度,14dbi的定向天線。

D點采用60度角,16dbi增益的扇區天線。

A點至D點的距離為? 970米

A點到D 點的空間鏈路損耗=92.4+20lg5.8+20lg1=107.69dbi
轉接頭損耗=2dbi

鏈路余量=接收電平-靈敏度
接收電平=發射功率+天線增益-空間損耗-接頭損耗
=-56
鏈路余量=-56-(-84)=28dbi

所以采用14dbi和16dbi的天線組合系統余量足夠。
