1．需求分析

    近年來，隨著鐵路系統信息化改革的不斷深入，網絡技術已經廣泛的應用在鐵路系統日常生產和管理之中。目前，鐵路系統作為國家重要的運輸部門，其日常的穩定運行決定了國民生產、生活的正常運轉，加之，鐵路系統部門眾多、地點分散，現場環境復雜，成為日常維護工作的主要障礙。

    鐵路行業視頻監控系統主要可以應用在以下幾個方面：

　　· 集中對車站廣場、候車大廳及旅客通道等人員稠密處，通過監控系統多屏顯示功能，同時監控多現場的安全情況。

　　· 鐵路貨場范圍較廣，需要隨時監控貨場安全保衛情況。

　　· 利用專有通信線路，對鐵路沿線的無人值守變電站和照明等重要配電設備集中監控，及時了解設備運行情況。

　　· 隨時監控重要道口、路口的人流、車流情況，保證車輛安全運行。

　　· 顯示視頻信號和傳輸語音信號， 對出現的緊急狀況如泥石流、洪水、交通意外等及時做出反應。

2．系統配置

    根據客戶要求，結合我公司產品特點，特推薦使用翔浩XH600系列網絡視頻服務器作為核心設備。充分滿足客戶要求，發揮產品優勢。具體功能如下：

    ·　基本功能

　　1. 采用嵌入式實時多任務操作系統（RTOS）和嵌入式處理器，完全脫離PC平臺，系統調度效率高，代碼是固化在FLASH中的，系統更加穩定可靠；

　　2. 采用MPEG-4硬件壓縮技術，壓縮比高；

　　3. 多級用戶權限管理，保證系統安全；

　　4. 支持一個RS-485接口，可以控制云臺；

　　5. 支持一個RS-232接口，支持MODEM連接；

　　6. 支持8個開關量輸入和4個開關量的輸出，支持本地報警和網絡報警聯動；

　　7. 前面板按鍵操作，全菜單操作，使用非常方便；

　　8. 采用19英寸標準機箱，安裝方便，可以上機架采用19英寸標準機箱，安裝方便，可以上機架。

　　·　壓縮處理功能

　　1. 支持多達8路視頻信號，每路皆可實時每秒25幀CIF分辨率的PAL制式獨立硬件壓縮，視頻壓縮采用MPEG-4壓縮技術，不僅支持變碼率，而且支持變幀率，在設定視頻圖像質量的同時，也可限定視頻圖像的壓縮碼流；

　　2. 支持多達8路音頻信號，每路音頻信號實時壓縮、音頻壓縮標準采用G.729，壓縮碼率為8Kbps；

　　3. 視頻和音頻信號壓縮后生成復合的MPEG-4碼流，也可設置不用音頻；

　　4. 支持多種分辨率，從FULL D1（704*576）到QCIF（176*144）；

　　5. 支持視頻畫面實時預覽和視頻信號切換；

　　6. 支持音頻實時預覽；

　　7. 支持硬盤文件在監視器上的本地回放；

　　8. 支持多區域移動偵測；

　　9. 支持OSD。日期和時間的位置、灰度可以設置，日期和時間自動增加；

　　10. 支持LOGO顯示；

　　11. 支持圖像遮蓋，遮蓋位置可以在視頻圖像中的任何位置，特別適合于集中監控或部分圖像需要遮擋的應用；

　　12. 支持水印（WATER-MASK）技術。

　　·　網絡功能

　　1. 支持一個10M/100M兼容的以太網端口；

　　2. 支持一個RS-232C串口，可以支持MODEM的撥入和撥出；如：ADSL、PSTN、ISDN等。

　　3. 支持TCP/IP協議，可以通過應用軟件或瀏覽器設置參數、實時瀏覽視頻和音頻信號、查看視頻設備狀態，可以通過網絡報警，可以通過網絡存儲壓縮碼流；

　　4. 通過網絡控制云臺的旋轉和控制攝像頭的相關參數，如光圈大小、焦距遠近等；

　　5. 可以通過網絡獨立瀏覽任何一路或多路視頻信號及音頻信號；

　　6. 支持硬盤文件通過網絡進行遠程回放；

　　7. 可以通過網絡遠程升級，實現遠程維護；

　　8. RS-232串口和RS-485接口皆支持網絡透明通道連接，PC管理主機可以通過網絡硬盤錄像機的透明通道控制串行設備；

　　9. 支持管理主機(監控中心)和網絡硬盤錄像機(前端)的雙向語音通訊；

　　10. 具備WEB SERVER功能，可以通過瀏覽器訪問。

　　·　存儲功能

　　1. 可以支持八個IDE硬盤，每個IDE硬盤的容量可達2000GB；一般情況下，一個120G的硬盤即可連續存儲一路圖像的連續一個月的錄像，大大地降低了監控設備地成本。

　　2. 硬盤文件系統為FAT32；

　　3. 硬盤上文件可以選擇循環記錄和非循環記錄；

　　4. 管理主機可以通過網絡下載硬盤上的文件，也可以通過網絡播放網絡硬盤錄像機上記錄的文件；
　　5. 管理主機也可以通過網絡實時記錄視頻壓縮碼流；

　　6. 文件記錄有六種模式：定時錄像、手動錄像、移動偵測錄像、報警錄像、移動偵測錄像 & 報警錄像、移動偵測錄像 | 報警錄像；

　　7. 文件切換時不丟幀。

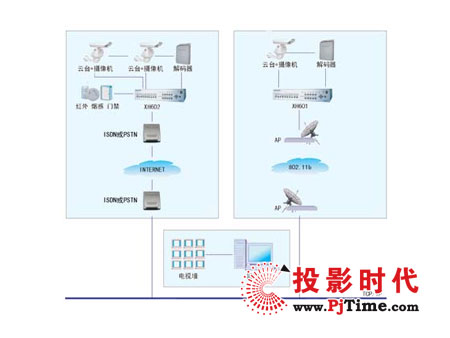

3．系統結構圖
