邏輯結構

    科達ViewShot網絡視頻監控系統采用數字化、網絡化和智能化相融合的新一代視頻監控技術，支持領先的視音頻編解碼算法，具有強大的網絡處理及智能整合功能，可提供集圖像監控和報警聯動于一體的網絡視頻監控整體解決方案。

    基于開放的設計架構，科達ViewShot網絡視頻監控系統可廣泛部署于公安、軍隊、政府、金融、教育、能源、醫藥、交通、工業廠礦、連鎖超市以及其他企事業單位等各個行業，具體應用包括社會面治安監控、營業場所監控、校園監控、安全生產監控、加油站監控、道路監控、機房監控、河道監控、消防監控等。

    科達ViewShot網絡視頻監控系統在邏輯結構上分為前端接入、媒體交換以及用戶訪問三個層次，具體由中心業務平臺、網絡錄像單元、編碼單元、解碼單元和客戶端單元等設備組成。如圖1所示。

圖1 科達ViewShot網絡視頻監控系統邏輯結構

    媒體交換層
    媒體交換層由中心業務平臺和網絡錄像單元組成，主要負責視音頻的傳送、存儲以及系統管理。中心業務平臺是整個系統的核心，邏輯上需要實現用戶接入認證、系統設備管理、業務功能控制以及媒體分發轉發等功能。網絡錄像單元用于實現網絡媒體數據的數字化錄像、存儲、檢索、回放以及管理。科達ViewShot網絡視頻監控系統的中心業務平臺KDM2800集成了平臺和網絡錄像兩部分功能，可以獨立完成媒體交換層的全部功能。

    前端接入層
    前端接入層由編碼單元組成，主要實現視音頻信號、報警信號的采集編碼、網絡傳輸以及輔助設備（如云臺、矩陣等）的控制。編碼單元通過LAN、WAN等IP網絡接入中心業務平臺。科達ViewShot網絡視頻監控系統的前端接入層產品主要包含兩款單路網絡視頻編碼器：KDM2461，KDM2461L。

    用戶訪問層
    用戶訪問層由客戶端單元和解碼單元組成。客戶端單元是遠程圖像集中監控和維護管理的應用平臺，主要實現圖像瀏覽、錄像回放、輔助設備控制、碼流分發控制等業務功能。解碼單元主要負責在客戶端單元的控制與管理下，實現視音頻信號的電視墻解碼輸出。科達ViewShot網絡視頻監控系統的用戶訪問層由監控客戶端軟件和網絡視頻解碼器KDM2560構成。

組網方案

組網方案

    根據KDM2800中心業務平臺的配置與部署方式，科達ViewShot網絡視頻監控系統可提供滿足不同規模需求的行業網絡視頻監控組網方案，包括中小型系統組網方案、大型系統組網方案以及多級級聯系統組網方案。

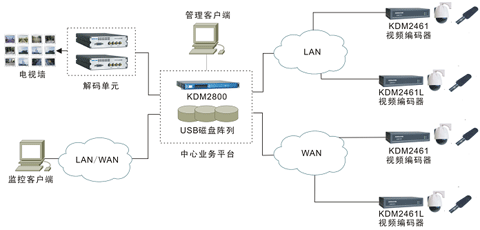

    中小型系統組網方案
    對于監控點數量較少，且不需要進行分級部署的中小型系統，單臺KDM2800即可滿足組網需求，如圖2所示。

圖2 中小型系統組網方案

    監控點的模擬視、音頻信號和告警信號經相應外設采集后輸入視頻編碼器，視頻編碼器將其編碼、壓縮后處理為IP碼流，然后通過局域網（LAN）或廣域網（WAN，Intranet/Internet）傳送到KDM2800，KDM2800再根據需要將碼流分發至相應的客戶端PC或電視墻解碼單元。

    KDM2800集成了網絡錄像單元的功能，可通過外接USB磁盤陣列實現監控錄像的集中存儲，無需另配錄像服務器。KDM2800具有3個USB磁盤陣列接口，可根據同時需要錄像的路數和存儲的時間選擇相應容量的USB磁盤陣列，從而實現存儲空間的靈活配置。

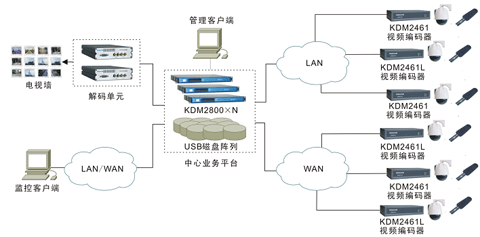

    大型系統組網方案
    對于監控點數量超過單平臺的接入容量，且不需要進行分級部署的大型系統，可以采用KDM2800多臺堆疊的方式，如圖3所示。

圖3 大型系統組網方案

    采用這種多平臺堆疊方式構建的系統，無論是業務操作還是系統管理，對于客戶端而言，都與單一平臺系統一樣，唯一的區別就在于更大的監控點接入容量。

    為了保證多平臺系統的穩定性與可靠性，KDM2800內置了強大的負載均衡功能，可實現監控點在多個平臺之間分布式接入和碼流的自動均衡，并能在某一平臺發生故障后自動切換至正常的平臺，保證監控業務不間斷。

    多平臺堆疊后的系統可通過KDM2800的分布式處理滿足大量監控點同時錄像的需求，USB磁盤陣列也可以分布在多個KDM2800之上。對客戶端而言，存儲空間以及錄像資料的調用與管理是完全透明的。

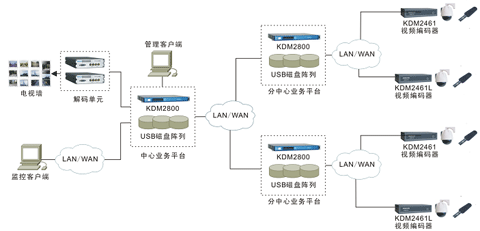

    多級級聯系統組網方案
    對于需要實現分級部署和分級管理的大型遠程監控聯網系統，可通過KDM2800多級級聯的方式滿足組網需求，如圖4所示。

圖4 多級級聯系統組網方案

    多級級聯后的系統采用樹型結構實現分級、分層的聯網應用，每一級平臺都可以接入本級所轄的監控點，并提供單獨的業務功能和管理功能。同時，每一級平臺既可以作為上級平臺實現對下級平臺及其所轄監控點的集中管理，又可以作為下級平臺接受上級平臺的集中管理。

    科達ViewShot網絡視頻監控系統通過客戶端為使用視頻監控業務的用戶提供各類功能的操作使用和配置管理。科達ViewShot視頻監控系統實現的主要業務功能和管理功能如下。

    圖像監控
    可以在客戶端界面上實現單畫面和多種多畫面模式的實時圖像瀏覽，每幅畫面可以進行手動或自動輪詢，自動輪詢時的時間間隔可設置。在進行圖像實時瀏覽時，可實現對監控點攝像機的遠程PTZ控制。圖像可疊加監控點名稱、日期/時間等字幕信息。在圖像瀏覽時支持移動偵測、音頻對講等應用功能。系統可外接鍵盤和矩陣，以代替客戶端PC進行圖像的切換和攝像機PTZ控制。

    存儲回放
    系統支持中心錄像存儲和客戶端錄像存儲功能，中心錄像由KDM2800平臺外接USB磁盤陣列實現存儲，客戶端錄像基于客戶端PC及硬盤進行存儲。可以通過告警觸發、定時觸發、手動觸發等多種方式實現錄像起停控制。系統通過客戶端進行錄像資料的檢索、回放和管理，客戶端可按多種參數檢索分布式的錄像存儲資料。錄像回放中支持快進、拖拉等多種控制功能。

    音頻通信
    通過音頻功能，可以實現單向、雙向多種語音通信業務，如監控點聲音上傳到客戶端、客戶端向監控點喊話、客戶端與監控點之間進行雙向?qū)χv等。通信過程中的音量大小可調節。為保證雙向?qū)χv時的效果，系統支持回聲消除功能。

    報警聯動
    系統可利用多種報警信息實現聯動操作，這些報警信息可以包括前端編碼設備的開關量輸入告警、移動偵測告警等，平臺和客戶端產生的聯動操作有圖像顯示切換、錄像觸發、讀秒顯示等，前端編碼設備可通過外接開關量警示設備實現聲、光、電聯動控制。

    電子地圖
    系統支持電子地圖功能，可載入矢量電子地圖文件，載入時地圖的顯示比例可設置，可實現電子地圖的全局或局部放大、縮小。在電子地圖中可添加、刪除和移動圖元，并實現圖元名稱、屬性及對應前端編碼設備的配置。鼠標雙擊圖元可實現對應前端監控點圖像的實時調用和瀏覽。

    系統管理
    通過管理客戶端，系統可實現強大的用戶管理、設備管理以及網絡管理功能。用戶管理包括用戶及用戶組的添加刪除以及用戶信息的修改、用戶登錄信息的認證、用戶權限的授予和取消，系統采用分級管理機制實現用戶管理，支持超級管理員、用戶管理員和操作員三種用戶，不同用戶擁有不同的系統操作和設備管理權限。設備管理包括設備的添加、刪除以及設備信息的修改，可根據設備的名稱、類型等參數進行設備搜索，支持設備權限的設置和修改，并可實現設備軟件的遠程升級功能。網絡管理主要提供配置管理、性能管理、告警管理、安全管理和日志管理等功能，并提供狀態監測、系統備份及數據恢復等系統維護功能。

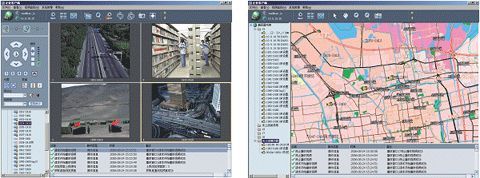

圖5 圖像監控客戶端界面                                            圖6 電子地圖客戶端界面

    領先的應用架構
    系統采用領先的數字化、網絡化及智能化聯網架構，可通過高效的視音頻編碼技術、靈活的網絡處理技術以及智能的應用整合技術，為用戶提供高效、便捷的遠程監控整體解決方案。設備基于嵌入式軟件和工業級設計結構，集成度高，運行安全可靠，不會受到網絡病毒侵擾。

    開放的設計體系
    基于開放的設計體系，科達ViewShot網絡視頻監控系統可提供差異化的行業應用解決方案，以滿足公安、軍隊、政府、金融、教育、能源、醫藥、交通、工業廠礦、連鎖超市以及其他企事業單位等不同領域的應用需求。

    靈活性與可伸縮性
    中心業務平臺的所有功能模塊均可配置、可裁減，可集中運行在單一平臺之上，也可任意分布在多個平臺之上，既可通過單平臺配置實現中小容量接入，又可通過多平臺堆疊和多級級聯滿足大容量平滑擴展和大型分級組網應用。

    豐富的業務功能
    系統可提供豐富的視頻監控業務功能，包括圖像瀏覽、PTZ控制、錄像存儲、點播回放、語音對講、報警聯動、電子地圖等。

    部署簡單、使用便捷
    系統部署與設備安裝簡單、快捷，系統通過中心業務平臺集中調度的方式實現業務、用戶以及設備的統一管理，有效的保障了系統運行的穩定性和安全性，同時也提高了系統的運行效率和用戶的使用便捷性。

    電信級管理
    系統具備電信級的用戶管理、認證管理、權限管理、設備管理以及網絡管理功能，可充分保證整個系統在網絡、業務以及用戶等方面的可管理和可維護。
