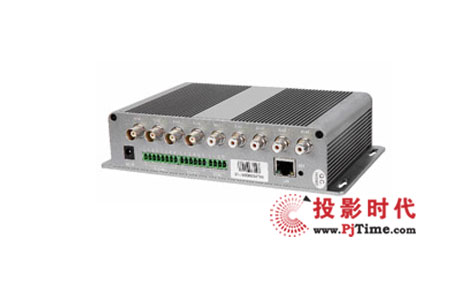

漢邦高科 HB-7016 CIF格式嵌入式數字硬盤錄像機

    漢邦高科 HB7000系列采用H.264壓縮算法、嵌入式實時多任務操作系統（RTOS）和嵌入式處理器一體化的設計，在單板上集成了視音頻采集、壓縮、存儲、網絡傳送、多路云臺控制、報警檢測等功能，實現了整機單板結構，保證了系統的高集成度和高可靠性。HB7000系列提供了多種接口，支持網絡、USB 2.0高速備份。

產品參數：

技術指標

1、視頻參數
   視頻輸入：復合視頻輸入PAL制（25幀/秒） NTSC制（30幀/秒） （BNC接口，1V P-P ,75Ω）
   視頻輸出：一路復合視頻輸出（BNC接口，1VP-P,75Ω）PAL制（625線） NTSC制（525線）
             一路VGA輸出(頻率：60HZ，分辨率：800X600)
2、音頻參數
   音頻輸入：16路音頻輸入（BNC接口，輸入阻抗：10KΩ　輸入幅度：Vp-p=2.0V LINE）
   音頻輸出：一路音頻輸出（BNC接口，輸出阻抗：10KΩ　輸出幅度：Vp-p=2.0V LINE）
   語音對講：一路音頻輸入（3.5MM接口，輸入阻抗：10KΩ 輸入幅度：Vp-p=2.0V LINE in/ 50mV MIC in）
3、視頻壓縮 ：壓縮算法：H.264

             HB7016壓縮模式：實時十六路CIF

4、音頻壓縮：壓縮算法G.711，音頻采樣率8K采樣/秒，16bit/采樣點
5、操作系統：嵌入式實時操作系統（ RTOS）
7、硬盤接口：2個SATA接口,支持 48bit LBA 工作模式
8、報警接口
   報警輸入：報警輸入支持常開/常閉兩種形式，提供16路報警輸入
   報警輸出：2路報警輸出（常開，繼電器輸出）
9、IO接口: RS232/RS485，RS-485接口支持網絡透明通道連接，支持PS/2鼠標鍵盤、串口控制鍵盤
10、操作方式: 多功能紅外遙控器， PS/2鼠標鍵盤、串口控制鍵盤
11、USB 2.0接口：支持數據備份功能
12、網絡接口：10M/100M自適應以太網端口
13、供電電源：220±30% V，50±3% HZ  110±20% V，60±3% HZ 可選
14、機箱尺寸：405 X 310 X 55 (長X寬 X高，毫米）

壓縮功能

1、支持 PAL / NTSC4.43 / NTSC3.58 制式視頻信號。
2、視頻壓縮采用H.264壓縮技術，支持變碼率和支持變幀率，可設定視頻圖像質量和壓縮碼流。
3、每路視音頻信號獨立實時壓縮，音頻壓縮標準采用G.722。視頻和音頻信號壓縮后生成復合的H.264碼流，碼流回放時視頻和音頻保持同步。也可設置不用音頻。
4、雙流壓縮：主碼流本地存儲，副碼流適用于圖像在低帶寬網絡上傳輸。
5、有6種錄像質量供選擇，典型數據量統計（僅供參考）
  CIF: 畫質 1 -150M/H， 2 -100M/H， 3 -80M/H， 4 -70M/H， 5 -50M/H， 6 -40M/H

網絡功能

1、支持TCP/IP協議（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等），支持寬帶撥號上網,同時支持斷線自動重撥，支持域名解析。
2、完備的網絡端控制命令，通過網絡可以使用客戶端管理器控制嵌入式硬盤錄像機、設置主機各種參數、遠程升級和維護。
3、具備Web Server功能，能通過IE瀏覽器訪問主機，支持域名解析、監看實時圖像、點播錄像數據以及控制云臺。
4、內置多種云臺控制協議，可以在主機端和網絡端控制云臺和鏡頭、雨刷等

錄像功能

1、錄像模式：手動錄像、定時錄像、移動檢測錄像、報警錄像，支持錄像內容的分類檢索，每路視音頻錄像參數均可單獨設置。
2、視頻移動動態檢測功能，每路視頻可設置多個動態檢測區域，可以實現實時畫面全屏蔽，全屏蔽狀態的時候錄像不會被屏蔽。
3、管理主機可通過網絡實時紀錄壓縮碼流，支持借助網絡將圖像聲音同步直接錄入電腦。
4、支持通道名疊加，支持通道錄像日期、時間疊加，支持圖標疊加、局部馬賽克和遮蓋。

放像功能

1、本地放像：精確時間定位放像、手動錄像內容檢索放像、定時錄像內容檢索放像、移動檢測錄像內容檢索放像、報警錄像內容檢索放像。
2、支持管理主機本地回放通過網絡實時紀錄壓縮碼流。
3、支持畫中畫放像，可以使用客戶端管理器達到多路回放的放像模式，不影響實時圖像以及錄像。
4、支持管理主機安裝HB1500系列視頻編碼卡直接輸出視頻在電視墻上顯示。
5、支持 4 個級別的快放、 4 個級別慢放、4個級別倒放、暫停、單幀回放模式；按時間回放定位準確。

實時監看監聽功能

1、支持本地監視器和VGA顯示器顯示，支持電視墻功能。
2、支持每個通道錄像參數（亮度、對比度、色度、飽和度）的調節。
3、顯示模式（ 1路/4路/8路/9路）切換迅速，沒有延遲，支持畫中畫模式；支持畫面輪巡功能，可以根據需要自由設置是否啟用輪巡以及輪巡的時間。
4、支持回放、預覽同時進行。

存儲備份功能

1、主機提供USB 2.0 備份專用接口，遠程通過客戶端管理器備份錄像機中的錄像內容。
2、強大的硬盤管理功能，支持正常運行狀態下對硬盤進行格式化，系統自動實現硬盤扇區損壞跳過功能。
3、標準 FAT32 文件系統格式，錄像文件可在 PC 系統上識別，并可在安裝隨機光盤內的播放軟件后播放。

報警檢測功能

1、本地報警：視頻丟失報警、移動偵測報警（140個動態檢測區域）、探頭觸發報警、未接硬盤提示、硬盤無空間提示、視頻異常檢測、磁盤錯誤扇區檢測。
2、遠程報警：視頻丟失報警、移動偵測報警、探頭觸發報警，可以通過網絡遠程傳送給客戶端，借助客戶端，可以實現報警錄像自動打開。
3、視頻丟失報警信息、移動偵測報警信息、探頭觸發報警信息可以通過外接設備報警到手機、呼機、或者固定電話（例如：110）。
4、網絡報警聯動（報警信號上傳），通過PC自帶的喇叭進行聲音報警，可以實現客戶端報警通道圖像自動最大化。
5、視頻移動動態檢測功能，4/8/16路機每路視頻可達PAL:396(22*18), NTSC:330(22*15)個動態檢測區域。

安全保障

1、采用高性能32位嵌入式微處理器及嵌入式實時操作系統，保證了系統高實時性、可靠性和穩定性。
2、健全的錄像日志查詢功能（探頭報警日志查詢、移動偵測報警查詢、遠程登陸日志查詢、錄像參數修改日志查詢、升級日志查詢、回放日志查詢、系統啟動日志查詢）。
3、系統鎖定、按鍵鎖定、口令檢驗、多級用戶授權等多種安全保障功能；用戶名、口令及碼流傳輸時用密碼加密，防止泄露。
4、具備看門狗功能，出現異常時系統可自動檢測，同時自動重新啟動，以完成系統輸入、輸出以及錄像狀態等的重新初始化。

開發支持

提供客戶端管理器的 SDK開發包。
