系統設計原則

    標準化：本系統中所選用的器材和設備全部符合產品制造和設計標準，精選高清晰度進口彩色低照度攝像機、彩色低照度一體化攝像機、高質量數字網絡多媒體主控系統等，以確保本系統具有高質量的畫質、清晰的網絡傳輸效果，符合國際ISO-9002質量體系標準。

    實用性：本系統中所選用的器材和設備全部能夠滿足用戶的實際應用需求。如適合于較暗環境監視用的彩色攝像機，用于長距離監視用的彩色低照度一體化攝像機；與MIS網絡接入的高質量數字網絡多媒體主控系統等。

    靈活性：本系統所設計的方案具有足夠的靈活性，兼容各種通訊界質的傳輸，如機場局域網傳輸、電話線傳輸等。

    擴展性：本系統所設計的方案能夠方便的增加一些新的前端設備，以利于將來擴充系統，同時融入機場MIS網絡中，可以連接成一個龐大的圖像監控網絡系統。

    經濟性：本數字網絡多媒體主控系統所設計的方案在滿足本軍用機場所要求的系統需求的基礎上，盡可能的降低系統造價。

系統說明

本工程為**軍用機場圖象監控系統工程。簡介如下：

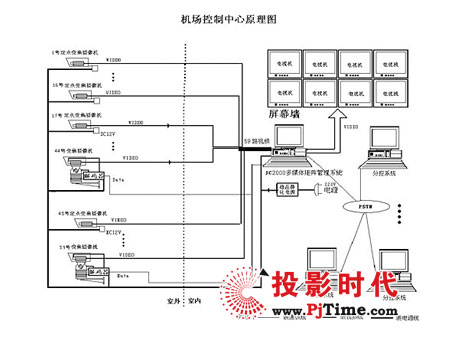

    本方案利用同軸視頻線纜將前端現場各視頻信號傳至系統控制中心，然后利用內部局域網將各視頻信號經壓縮處理后傳至本系統分控中心，同時可將數據控制信號發給前端數據解碼器以控制前端相應的云臺、鏡頭及雨刷開關動作等。本系統通過系統的聯網，可在總控中心及分控中心實現輔助監控，達到有效的監督管理，從而可部分的實現無人值班。

    以上方案為全數字化監控系統，能夠代表當今視頻監控領域最先進的解決方案，能夠達到安全監控管理的目的。本方案中數字主機及分控采用的壓縮方式當今世界流行的MPEG-4方式，每個系統可作到如下幾點：

    1. 控制中心能夠監視到擬布置對應的64個監控點，監控布置點詳見對應的攝像監控點分布表。

    2.本遠程數字圖像監控系統兼容局域網絡，廣域網絡、幀中繼線路等，具有完好的兼容性、擴充性，且圖像質量較好。

    3.本系統保證系統系統總監控中心及居于MIS網絡監控分中心可同時/任意監控所要求的各個監控現場情況，且可方便的遙控前端云臺、鏡頭、防護罩雨刷等諸動作，監控中心可接駁多個監視器或電視機（可接駁16臺或以上，本系統將考慮接駁12臺彩色監視器組成電視墻）。

    4.本系統為全數字化遠程網絡傳輸系統，公司擁有自主知識產權，全計算機操作，全中文界面，控制方便，簡單明了。

    5.本系統視頻編解碼設備可提供雙向音頻通道，從而可實現監控中心與MIS網絡上分控中心的直接對講。

    6. 本系統因其使用環境的特殊性，將充分考慮系統防雷擊、防干擾能力強。

系統方案

    隨著社會、科技、經濟的不斷發展，視頻監控技術的應用范圍也在不斷拓展從最初銀行、軍事、機要部門等特殊行業領域的應用已經延伸到今天的電力部門、郵政電信部門、商業部門、普通工礦企業、監獄部門、交通領域、學校教學應用、衛生醫療部門以及賓館酒店行業等等。

    與此同時，視頻監控也從原始單一的圖像監視功能逐步轉變為與防盜防火報警、機電動作遙控、圖像信息共享管理等技術系統的橫向應用聯合，其卓越的管理功能也日益受到各個應用行業的重視和青睞，從而使視頻監控這一輔助管理手段越來越受到人們的重視。

    本監控管理系統中，由于武漢軍用機場圖象監控系統工程所要求監視的各視頻信號傳輸距離較近，將采用同軸線纜直接傳輸的方式進行傳輸，采用數字網絡多媒體監控系統，從而將整個系統柔和在一個統一的監控管理平臺中。

方案描敘

主系統組成：

    針對**軍用機場圖象監控系統工程的系統需求，本系統中主控系統將采用JETCOM2000系列的JC-8016數字網絡多媒體監控管理系統。該系統集視頻矩陣切換和系統分割、控制、網絡傳輸于一體，為全計算機監控管理系統。每臺系統系指標好，性能穩定，功能強大，具有80個視頻輸入，16個視頻輸出，且可方便的進行系統組網（TCP/IP），即插即用。本系統中中心主/分控系統通過其計算機能夠方便的監控到前端各個監控攝像頭采集的視頻圖像，可方便的控制各云臺、鏡頭、室外防護罩雨刷等的控制。本部分將前端現場信號直接通過同軸視頻線纜將信號進數字網絡多媒體監控管理系統進行統一管理。各主控、分控系統可共享電廠內部MIS網絡， 數字網絡多媒體監控管理系統采用當前先進的MPEG-4壓縮傳輸，特別適合窄帶傳輸，且適合多點對多點傳輸(如MIS網絡上監控分中心與軍用機場監控中心可監視的是同一信號或不同信號)。現將本系統詳細介紹如下：

監控中心具體配置：

    本監控中心管理64個監控點（詳見攝像監控點配置表）。本監控中心包含設備為：彩色超低照度一體化攝像機64臺（SCC-421P），室內全方位球型云臺23臺（Y5908C），室外全方位球型云臺41臺（Y5908F），室內外球型云臺支架64個（Y9205），解碼器64個（JC-4116A），多媒體監控管理系統一套（JC-8016，含三路視頻采集），工控機一臺，22寸彩色顯示器一臺（202B），21寸彩色監視器12臺（ML21C），電視墻一個（定做），分控系統四套（JC-TCP/IP），分控計算機四臺（建議）。
