1．電信行業典型方案

    根據實施監控的電信局的要求以及當前內部各個部門的具體情況，在詳細考察電信線路具體技術細節后，將整個網絡監控系統規劃設計為幾大核心部分：多媒體監控管理子系統、遠程視音頻傳輸子系統、模擬信號管理子系統、綜合管理系統。

    多媒體監控管理子系統起著監看、監聽、報警聯動、定時布撤防、云臺鏡頭控制、錄像、操作記錄和報警記錄的查詢等作用。它集成傳統矩陣、報警主機、畫面分割器、控制器等設備的功能于一體，不僅大大減少了整個系統的故障率，而且系統在報警發生時自動產生相應的處理動作。比如：給值班人員以聲光、文字提示信息，而且自動錄像，所有一切活動均由用戶自定義來完成，減少了緊急突發事件來臨時的慌亂和處理故障。

    遠程視音頻傳輸子系統擔負的主要作用是使物理上各個孤立的視頻信號采集點通過電信內部局域網絡或Internet，把現場的實時情況（視頻和聲音）在網絡上及時傳遞到需要的地方，比如：使上一級能對下級可視化的管理，不僅能看到清晰的圖像，而且能對講，提高了工作效率，不失為降低成本的好辦法。

    模擬信號管理子系統包括有門禁、煙感、紅外對射等模擬信號采集設備，用于加強電信局內部人員行為；集成防火、防盜感應設備，不給火災與犯罪分子以可乘之機。以門禁為例，門禁的開關狀態及時上報給監控中心，如門在2秒中未關或未關牢，都會產生報警，及時提醒值班人員可能發生的安全隱患。

    綜合管理系統是起到各功能子系統維護、銜接、管理作用，主要數據庫的管理，遠端各種信息數據采集后，對各項信息進行分類、統計、記錄、打印等，實現智能化管理模式。

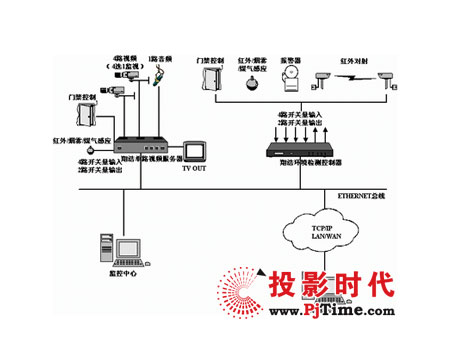

    2．系統結構圖
