雙絞線傳輸設備概述

【】

    雙絞線的使用由來已久，在很多工業控制系統中和干擾較大的場所以及遠距離傳輸中都使用了雙絞線，我們今天廣泛使用的局域網也是使用雙絞線對。雙絞線之所以使用如此廣泛，是因為它具有抗干擾能力強、傳輸距離遠、布線容易、價格低廉等許多優點。雙絞線對信號也存在著較大的衰減，視頻信號如果直接在雙絞線內傳輸，也會衰減很大，所以視頻信號在雙絞線上要實現遠距離傳輸，必須進行放大和補償，雙絞線視頻傳輸設備就是完成這種功能。加上一對雙絞線視頻收發設備后，可以將圖象傳輸到1至2km。雙絞線和雙絞線視頻傳輸設備價格都很便宜，不但沒有增加系統造價，反而在距離增加時其造價與同軸電纜相比下降了許多。所以，監控系統中用雙絞線進行傳輸具有明顯的優勢：

    1）傳輸距離遠、傳輸質量高。由于在雙絞線收發器中采用了先進的處理技術，極好地補償了雙絞線對視頻信號幅度的衰減以及不同頻率間的衰減差，保持了原始圖象的亮度和色彩以及實時性，在傳輸距離達到1km或更遠時，圖象信號基本無失真。如果采用中繼方式，傳輸距離會更遠。

    2）布線方便、線纜利用率高。一對普通電話線就可以用來傳送視頻信號。另外，樓宇大廈內廣泛鋪設的5類非屏蔽雙絞線中任取一對就可以傳送一路視頻信號，無須另外布線，即使是重新布線，5類纜也比同軸纜容易。此外，一根5類纜內有4對雙絞線，如果使用一對線傳送視頻信號，另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號，提高了線纜利用率，同時避免了各種信號單獨布線帶來的麻煩，減少了工程造價。

    3）抗干擾能力強。雙絞線能有效抑制共模干擾，即使在強干擾環境下，雙絞線也能傳送極好的圖象信號。而且，使用一根纜內的幾對雙絞線分別傳送不同的信號，相互之間不會發生干擾。

    4）可靠性高、使用方便。利用雙絞線傳輸視頻信號，在前端要接入專用發射機，在控制中心要接入專用接收機。這種雙絞線傳輸設備價格便宜，使用起來也很簡單，無需專業知識，也無太多的操作，一次安裝，長期穩定工作。

    5）價格便宜，取材方便。由于使用的是目前廣泛使用的普通5類非屏蔽電纜或普通電話線，購買容易，而且價格也很便宜，給工程應用帶來極大的方便。

工程基本情況

【】

    某廠區一共有48個監控點，由8個云臺攝像機，40個直角固定攝像機組成。所有監控點均在廠區內部，既有較集中的監控點，又有較分散的監控點，所有的點拉線距離最遠不超過1200米，要求傳輸的質量高，圖像效果好，布線簡單、科學。

【工程簡要分析】

    由于所有監控點均在廠區內部，既有較集中的監控點，又有較分散的監控點，所有的點拉線距離最遠不超過1200米，就目前來看，性價比最高的就是采用雙絞線傳輸方式來實現圖像信號的傳輸，深圳市優特普科技有限公司的雙絞線傳輸設備完全可以解決問題，很好的實現高質量的視頻信號傳輸。0-600米的地方可以采用無源雙絞線發射器，700米以上的可以采用有源的發射器來發射，共需要48路不同規格的發射器；接受端采用6臺8路有源雙絞線視頻接收器－UTP108AR來接收信號,中間采用質量較好的非屏蔽超5類雙絞線來傳輸，1200米內都能保證有優質的圖像效果。

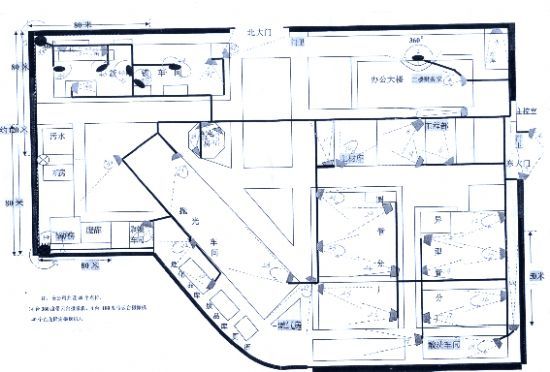

監控點分布圖

【】

    本示意圖不代表任何一家的工程示意圖，僅供學習交流。

產品介紹

【】

    發射端1：――UTP101P無源雙絞線視頻發射器
    發射端2：－－4路、8路無源雙絞線視頻傳輸器
    發射端3:－－單路有源雙絞線視頻發射器UTP101AT

    優特普雙絞線傳輸系列產品中可作為發射端的設備目前有上述3類4種，UTP102P是一款單路無源雙絞線視頻發射器，UTP104P和UTP108P是無源多路傳輸器，他既可以作為發射器使用，也可以作為接收器使用；UTP101AT是一款單路有源雙絞線視頻發射器。我們采取這些和UTP101AR、UTP104AR或者UTP108AR等接收設備組合使用來傳輸視頻信號，可根據傳輸距離來設置接收器的撥碼開關，使傳輸效果達到最佳效果。由于無源發射UTP102P的體積較小，又是塑膠外殼，在防雷上遜色于UTP104P、UTP108P以及有源的發射器UTP101AT,適合在室內布線比較多的場合下使用，如果室外布線比較多，應當考慮使用UTP104P、UTP108P或者有源發射器。

    接收端1――8路有源雙絞線視頻接收器UTP108AR
    接收端2――4路有源雙絞線視頻接收器UTP104AR
    接收端3――單路有源雙絞線視頻接收器UTP101AR
    接收端4：－－單路、4路、八路無源傳輸器

    優特普雙絞線傳輸器系列的接收器有許多種，有的同一種設備還分高端和中端產品，應當根據工程的實際情況來確定選用所需設備。UTP108AR是一款8路有源收設備，UTP104AR是一款4路有源雙絞線接收設備，UTP101AR是一款單路雙絞線視頻接收設備，這些有源的設備都支持1200米的傳輸距離，如果發射端是有源的，就可以傳輸1200米，如果發射端是無源的，就可以傳輸600米，當五類或五類以上非屏蔽雙絞線的線材質量好時，傳輸距離可以適當增加。工程中可根據傳輸距離簡單設置發送器撥碼開關和接收器的撥碼開關進行調節，使顯示效果最佳。需要注意的是：當使用無源的傳輸器作為接收器時，發射器一般都應采用無源的，也就是當發射器是有源的設備時，一般不搭配無源的接收器。雙絞線傳輸設備的調試都比較簡單、方便，十分適合在安防、公共視頻廣播系統 、遠程多媒體教育、醫療、軍事等領域廣泛應用。

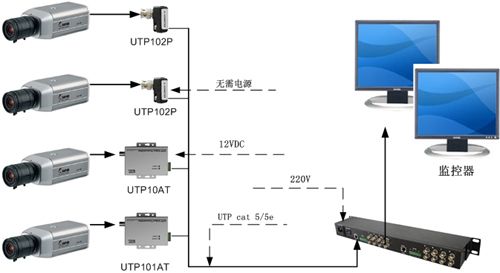

    發射端和接收端搭配表：

接線方式介紹

【】

    工程布線中的幾種常用的接法

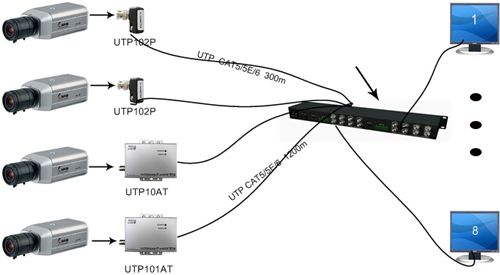

    (1)一根網線傳一路信號：

    這種方法相對較浪費，但是如果是云臺，我們可以把剩下的某一對線當控制信號線。

    (2）一根網線傳輸4路信號：

    這種方式較節約，一般使用在有集中在一起的固定攝像頭的情形中。

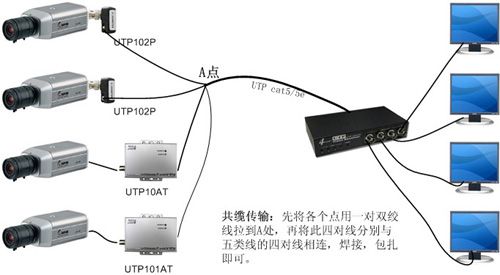

    (3）一個網線傳輸4路信號

    先將各個點用一對雙絞線（電話線）拉到A處，再通過主干道傳輸到接收器。這種方式較靈活，一般使用在四個較分散的點上，這種方式很節約線才，但是要注意接頭的處理，如：A點。

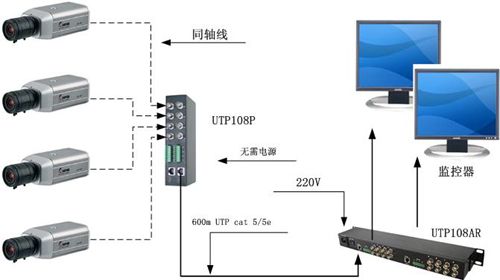

（4）先集中后傳輸

    先把各地的視頻信號通過同軸線拉到一個點，集中起來使用一臺多路發射器發射，或者在這個點上安裝一個防水的箱子，把單路發射器都集中安裝到箱子中作為發射端。當前端攝像頭離這里過遠如超出100米時，建議不采用這種方案，如果需要選用這種方案，就必須選用較好的同軸視頻線纜。

    以上幾種方法應當綜合起來應用，讓整個系統最優化。

雙絞線對接方法

【】

    一箱網線為305米，如果距離超過305米就需要把網線對接。可以參考下面的辦法：

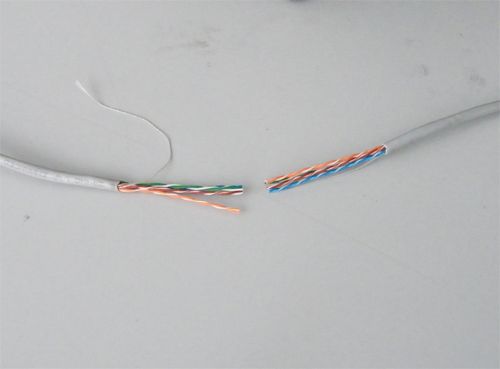

    1、剝線。

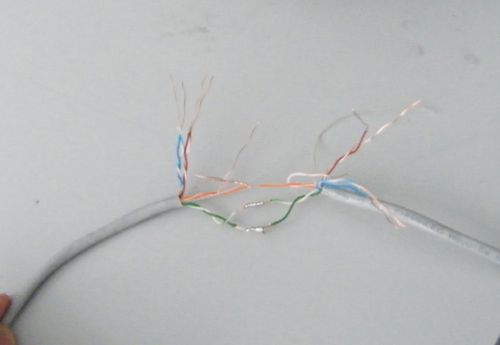

    2、接線：同樣的顏色對接后要焊接

    3、單線包扎：絕緣、防水。

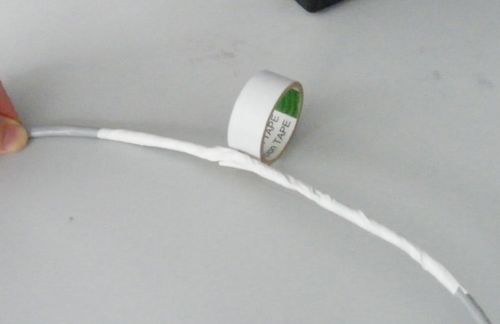

    4、整根線包扎：絕緣、防水、抗拉。

布線示意圖

【】

    本示意圖不代表任何一家的工程示意圖，僅供學習交流。

    （1）我們把整個工程先劃分為若干個區域，每一個藍色區域內的為一個單元，可以考慮用一根雙絞線來布設；綠色區域為一個單元，也考慮一根雙絞線來布設，可以采用第三穜接線法；粉紅色區域采用共纜傳輸方法，也就是方法2。

    （2） 近距離的可以采用同軸線，但是距離在50米以上的，雙絞線的性價比更高。

【布線示意圖】

防雷

【】

    目前，許多朋友在使用雙絞線傳輸設備時均感到穩定性較差，造成這種普遍印象的原因有很多，主要有兩個方面：一是一些劣質產品防雷、抗過壓的能力不好；二是工程在安裝時未充分做好防雷接地的工作。選用產品時盡可能選用通過CE、CCC認證的品牌，這些產品的防雷能力都達到國家要求的標準，這里主要介紹工程上的防雷施工建議。

    實際中，直接被雷擊毀的情形十分少，絕大部分都是由于使用雙絞線傳輸視頻的距離往往比較長，整條線穿過的區域較大，雷雨天環境中電磁場的變化劇烈，在線上產生的感應電流超過了設備能承受的范圍，如果沒有做好接地工作，積累在設備上的能量就象堵在大壩上的洪水，找不到通暢的排泄口就會沖毀大壩，導致設備損壞。優特普產品的防雷方案和防雷元件均來自專業的防雷機構，設備可以抵抗4000V雷擊的最高國際標準，可靠性強，只要按弱電工程要求在施工中做好防雷接地工作設備就可以平安無事。

    優特普產品需要作防雷處理的均有明顯的接地標識，需要接地的就一定要可靠接地。

接地和防雷建議

：

    1、提高防雷意識，做好資金準備。防雷不是可大可小、可有可無的的一般裝飾，設計方案時要有“以防萬一”的未雨綢繆的強烈意識，一定要把雙絞線傳輸設備的防雷成本設計到方案中，保證工程款分配方案中有防雷專項資金，為實施防雷做好資金準備。

    2 、端正防雷態度、保證施工安全。在施工現場要把防雷工作做好主要要靠現場施工人員，由于接地工作在施工當時很難看出接地的效果，如果態度不認真常會犯一些低級錯誤，常見的有：（1）接地線只接到設備接地端口，地線的另一段未接到接地點上；（2）接到設備端口的線纜的外包皮未撥干凈，端口的螺絲扣卡住的是塑膠皮層，實際并未接觸到導線的金屬體；（3）把從設備引出來的接地線接到機房的機架上，但機架卻沒有接到可靠的大地上；（4）把電源的負電接到接地端口上，雖然能正常工作，但一打雷就燒毀等等。

    3、因地制宜，尋找合適可靠的接地點。常見的接地點可大致分為人工接地體和自然接地體，詳細了解請點擊【防雷知識】。
