3 方案特點

iVS8000方案相對傳統監控解決方案，具備以下十大特點：

1）統一的監控平臺

    iVS8000網絡監控系統是業界唯一含擴編解碼器、網絡存儲設備、網絡系統和管理平臺四大基礎組件的解決方案，通過對網絡監控4大基礎組件的相互融和，優化了系統架構，提高系統整體效能、可靠性和性價比，同時可以真正有效滿足用戶的定制需求。相互分立的系統容易導致相互扯皮，因?yàn)槿魏我粋�(gè)組件都無法有效滿足用戶對整體系統提出的各項需求。同時也是唯一提供可以和IVS8000解決方案融和的合作伙伴完整監控解決方案的源廠商，通過源廠商認證大大降低了系統集成實施的風險，提高了解決方案的整體效能。

2）先進的系統架構

    H3C iVS8000監控解決方案整體架構遵循NGN（下一代通訊網絡）架構，控制與交換相分離，由網絡本身來承載交換存儲流和實時流等業務碼流，由管理服務器處理控制控制信息。適合大規模擴展應用。控制、圖像、存儲等全部采用國際標準技術實現，便于互連互通，整體架構采用分層、開放設計，便于新技術新業務的引入及融和。

圖3  iVS8000 NGN分層系統架構圖

3）高清實時的圖像質量

高清實時圖像質量：

    H3C EC編碼器完全符合MPEG2/MPEG4/H.264等國際標準的圖像壓縮技術，可提供FULL D1高清晰圖像分辨率，編碼帶寬最高可達4M(MPEG4/H.264)­～8M(MPEG2)，傳統DVS一般只能到2Mbps，在帶寬有保障前提下，對于大動態圖像，更高的碼流支持可以提供更多的圖像細節和高清圖像質量。其中EC1001-HF編碼器支持H.264中最高端MainProfils特性，更先進的算法能夠在更低的帶寬（<512Kbps）下提供更高的圖像質量。

高清回放圖像質量：

    由于EC編碼器實時視頻流和歷史回放視頻流采用雙流方式實現。實時流需要呈現出連貫的視頻圖像，采用UDP的方式傳送；而歷史流需要對于每一個圖像細節都表現的很好，做為事后追查的依據，要求可靠，但對實時性要求不高，H3C的EC編碼器采用基于iSCSI的TCP方式傳送，保證了回放圖像可以達到甚至超過實時圖像的圖像質量，而一般的網絡監控由于采用流媒體服務器轉發的UDP流來實現網絡存儲，回放圖像質量和實時圖像質量一樣或可能由于網絡傳輸過程中的問題導致存儲文件的丟失。

3）高實時性：

    一般網絡監控采用流媒體服務器方式，實時視頻流需要通過流媒體服務器轉發，存在性能瓶頸、故障點增多、視頻和控制延遲，iVS8000解決方案支持過組播交換機或通用媒體交換機UMS分發視頻流，無服務器瓶頸，性能可靠性要高于服務器方式，全系統具備低于300毫秒的實時性能，滿足專業客戶視頻監控的要求。

4）專業可靠的海量存儲

端到端IPSAN架構NVR

    iVS8000解決方案支持網絡存儲和本地緩存兩種高可靠存儲模式。平常情況下，網絡存儲采用支持IP SAN架構的NVR網絡視頻錄像設備，前端EC編碼器支持實時流和存儲流的雙流輸出，其中存儲流支持iSCSI協議，將存儲數據以塊方式存儲到NVR上，不需要中間的流媒體服務器轉換，沒有流媒體服務器的瓶頸，存儲更加可靠，基于ISCSI的TCP流傳輸，任何網絡傳輸?shù)牟环�(wěn)定最多導致圖像的丟幀而不會導致整段圖像信息的丟失.而當網絡故障時，本地編碼器通過內置緩存保存故障期間圖像信息，通過IP SAN存儲和本地緩存結合實現高可靠海量網絡存儲。

存儲虛擬化管理

    通過iVS8000的DM數據管理服務器可以對分布式部署在各級中心的NVR設備的存儲資源進行全局統一的存儲設備及空間管理，實現存儲資源的虛擬化，既與物理位置無關，可實現分布式部署，同時集中管理。包括對前端編解碼器的存儲計劃的管理，存儲空間根據存儲計劃動態調整，對視頻數據進行生命周期管理，對存儲數據進行在線存儲、回放、歸檔等處理，完成全局的存儲策略管理，可以基于統一平臺滿足不同存儲質量、容量和服務質量的客戶需求（SLA）。

圖4  iVS8000全局統一存儲模型

高效檢索

    由于實現了基于IPSAN架構的存儲資源統一管理，所有的分布式部署存儲資源對于用戶來說只是一個虛擬的存儲池，檢索時只要輸入相關描述，就能自動找到相關攝像機資源，塊存儲允許檢索時間可以精確秒而不是必須從文件頭開始播放；檢索的記錄只有一個而不是一堆文件。相對于文件系統管理和檢索的低效率，塊管理更加方便高效。由于沒有文件打包的限制，允許實現實時回放的功能，迅速查找定位幾秒鐘前的圖像，實時回放對于快速報警處理和降低損失具備實戰價值。

設備高可靠

    NVR本身由于采用IPSAN專業存儲架構，設備可靠性要遠高于傳統DVR數字硬盤錄像機，包括支持各種RAID保護技術，支持硬盤熱備和在線維護，任何一個硬盤損壞不會丟失數據，支持電源冗余，這些都是傳統DVR不具備的。

5）創新的媒體分發機制

    iVS8000監控解決方案支持組播和單播兩種媒體分發機制，組播情況下，H3C可以提供全系列針對監控需求組播優化的高性能交換機，組播轉發能力和容量突出。在不支持組播的環境下，iVS8000解決方案創新性的引入了基于H3C高性能路由交換平臺的硬件級UMS通用媒體交換機，通過和管理平臺的聯動配合，可以實現虛擬組播組網。通過交換機的高性能分發能力完成單播媒體流的大容量、高性能、低時延分發。

    UMS在單業務板下支持8Gbps的分發能力，最大支持4塊業務板32Gbps的分發轉發能力，相當臺32臺流媒體交換服務器的性能，UMS由于自身基于高性能路由交換平臺，支持雙主控、雙電源和多業務板冗余，其整體性能、可靠性和性價比遠高傳統流媒體交換服務器。

6）靈活高效的接入方式

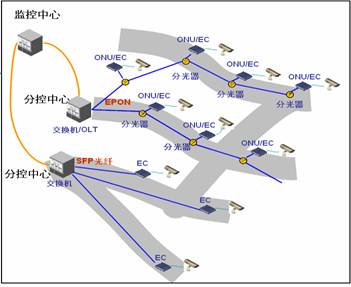

    H3C創新性的將EPON等多種網絡傳輸技術引入iVS8000監控解決方案，EC編碼器支持Ethernet、SFP、EPON等多種接入方式。其中EC1001編碼器內嵌雙網口、SFP光纖接口和EPON無源光網絡接口，方便用戶選擇組網方案。如在光纖資源充足的接入點，采用SFP接口100兆數字光纖接入，充分利用現有IP網絡。在光纖資源緊張的地方采用EPON無源光網絡，大幅減少光纖數量；降低系統綜合成本和線路租金。

圖6 多種光纖接入方式示意圖

7) 智能便利的管理維護

    iVS8000解決方案將IP網管及業務控制平臺的技術應用至IP監控系統，徹底改變傳統監控只能依靠人工進行系統管理和維護的局面，由于四大網絡監控組件的平臺統一，可以方便的實現編解碼、存儲、網絡傳輸和業務軟件（服務器）四大平臺的統一網管和維護。

8）電信級設備可靠性

    iVS8000解決方案的所有硬件設備均采用和H3C交換機、路由器一樣的電信級制造器件和制造工藝，充分滿足高風險等級場所的高可靠性監控需求，平均無故障間隔時間（MTBF） > 500,000小時，工作溫度范圍，EC1000系列產品工作范圍達到-40～＋75℃（長時間工作范圍0－65 ℃）。防雷等級達到了正負4KV，沖擊電流達到3KA的通流量要求，靜電達到了正負8KV的要求，個別產品支持醇酸樹脂絕緣涂覆保護技術，達到防潮、防霉、防鹽霧侵蝕的1級戶外防護等級要求，大大提高了產品的可靠性。

9）豐富的增值業務

    通過認證發展互補性的廠商聯盟合作伙伴，iVS8000解決方案可以實現和諸如專業報警、門禁、SCADA、消防、智能分析等系統的融和和聯動，從源廠商角度幫助用戶解決跨系統聯動集成和應用管理方面的問題，而不是傳統由集成商來做這件事，大大降低了項目實施、協調、集成等方面風險，大大豐富了系統的各種增值應用，

向H3C認證的增值應用合作伙伴（SVAP）提供中心平臺的各種開發接口，包括通訊協議、API函數、解碼插件、SDK開發包等各種方式，幫助合作伙伴采用最靈活的方式共享集成iVS8000平臺的各種資源。

10) 國際標準的高度鍥合

    iVS8000監控產品的控制信令完全符合IETF SIP標準（會話初始協議），SIP是多媒體通信領域的國際標準，也是公安部《城市監控報警聯網系統通用技術要求》的推薦信令標準，可以方便的和其它多媒體系統互通。圖像編碼完全符合國際標準，包括支持MPEG4、MPEG2和H.264 壓縮格式，同時，圖像格式標準化完全通過國際通行的第三方公司Tektronix測試儀器的嚴格測試 。存儲技術完全符合國際iSCSI標準，充分支持端到端的網絡視頻IP SAN存儲。通過開放的API、接口協議和播放插件，本系統的業務生成和支持方式可以實現標準化，方便的實現和智能視頻分析、卡口識別、報警系統、三臺合一、GIS等業務系統的集成。各項標準技術的采用可以最大程度的保護用戶的投資。
