Creator 快捷CR-DS2002/CR-DS2003是一款多功能的電子桌牌顯示單元，支持中英文顯示，可以顯示與會者的姓名、職稱等，此外，還可脫離系統單機版運行。

Creator快捷CR-DS2003電子桌牌顯示系統

產品特性
• 美觀、大方、流線型的外觀設計，使機器更具有時代氣息。
• （CR-DS2002）256 x 64 高亮大VFD屏及（CR-DS2003）64 x 16的LED屏，包括中文姓名、中文職務、英文姓名、英文職務。
• 中文每屏4個漢字，英文每屏8個字母。
• 字體采用宋體。
• 支持顯示自動居中功能。
• 可選擇自動滾屏或固定屏顯示方式。
• 采用SMT生產技術，保證元器件焊接工藝，質量可靠。
• 帶背光的128x64點陣LCD屏，可顯示短消息、LOGO和相關的操作信息。
• 前后顯示屏支持中英文顯示。
• 具有短消息提示，每條信息長度72個中文，144個英文。
• 支持茶水申請功能。
• IC卡感應區，用于將IC卡信息輸入到顯示單元內。
• 在允許的區域內，與會者可機動的就座。
• 可脫離系統作單機版運行。
• 單元之間“手拉手”串聯方式。

技術參數

最大供電電壓	24V
最大電流	118mA
最大功耗	3W
顯示方式	高亮紅色點陣顯示（LED）
文字顯示顏色	藍白色紅色(根據需要)
前屏可顯示文字數量	支持4個漢子，8個字母，共分4層顯示
后屏可顯示文字數量	支持一屏32個漢字
IC卡刷卡功能	支持刷卡寫入姓名、職位以及簽到功能
短信查收	可接收72個漢字或144個英文字母的短信息，分三屏顯示。
茶水服務功能	可通過按鍵無聲呼叫后臺服務，方便快捷
ID編輯	可系統或單機設置ID
電源接口	Ø2.5電源插口
分辨率	大屏（前）64x16，小屏（后）128x64
數據下載	包括開機LOGO、短信息、個人信息、編ID功能
顯示尺寸	162.41(L)x40.49(W)(mm)
通訊接口	RS-485
記憶內存	8K Bytes
外形尺寸	210L x 95W x 105H（mm）
重量	約700g
顏色	灰色

產品接口圖：

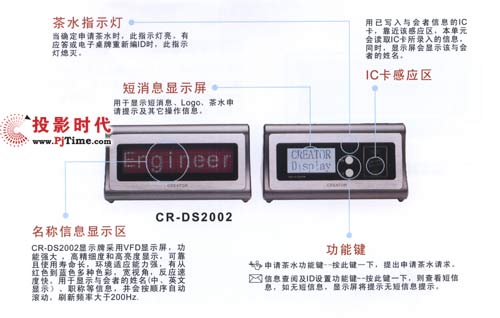

面板功能及指示

茶水指示燈
當確定申請茶水時，此指示燈亮。有應答或電子桌牌重新編lD時，此指示燈熄滅。

短消息顯示屏

用于顯示短消息、Logo、茶水申請?zhí)崾炯捌渌僮餍畔ⅰ?/DIV>

名稱信息顯示區
CR-DS2002顯示牌采用VFD顯示屏，功能強大，高精細度和高亮度顯示，可靠且使用壽命長，環境適應能力強，有從紅色到藍色多種色彩，寬視角，反應速度快。用于顯示與會者的姓名(中、英文顯示)、職稱等信息，并會按順序自動滾動，刷新頻率大于200Hz

IC卡感應區
用已寫入與會者信息的lC卡，靠近該感應區，本單元會讀取lC卡所錄入的信息，同時，顯示屏會顯示該與會者的姓名。

功能鍵
申請茶水功能鍵一按此鍵一下，提出申請茶水請求。
信息查閱及ID設置功能鍵一按此鍵一下，則查看短信息，如無短信息，顯示屏將提示無短信息提示。

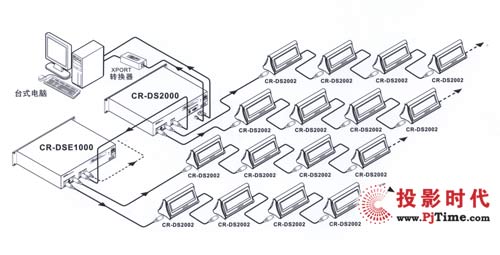

系統鏈接圖
