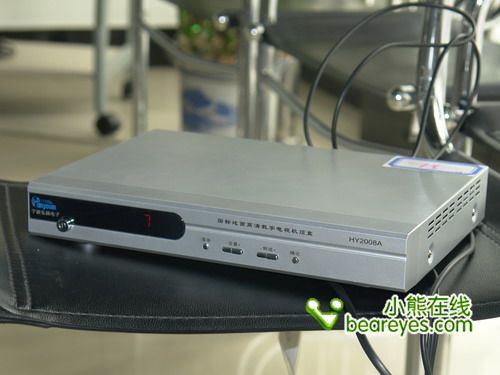

產品外觀（工程樣機）

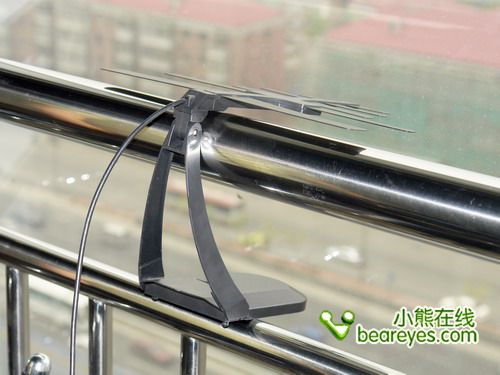

產品天線（工程樣機）

　　上圖就是這款國標地面高清數字電視機頂盒，相對于同類產品，它的優勢是可以同時接收單載波和多載波兩種信號。以北京為例，北京的多載波信號為666Mhz，其包含CCTV1、2、少兒、音樂以及BTV-1、CETV-3六個頻道，而674Mhz則為單載波，播放央視高清頻道，DMB-TH方案在北京共可以收到上述七個頻道。

　　在多頻網組網模式下，各地節目集成平臺的節目通過本地的節目分配網絡傳送到各個發射點進行調制、發射。根據節目傳輸方式的不同，節目分配系統可以采用直連光纖、SDH和微波等。在多頻網發射系統中，各個發射點采用不同的頻率進行發射。

　　在單頻網組網模式下，各地節目集成平臺的節目同樣通過本地的節目分配網絡傳送到各個發射點進行發射。在單頻網發射系統中，各個發射點采用相同的頻率，在同一時刻發射相同的數據碼流。為保證TS流的同步，相對多頻網發射系統，單頻網發射系統的節目集成平臺和各發射點需要增加同步處理模塊。
