DVD高于500線的畫質，使人們欣賞了高品質圖像的風韻，為了盡量發揮DVD清晰度的潛力，現介紹幾種視頻圖像連接的方法，以供大家選擇參考。

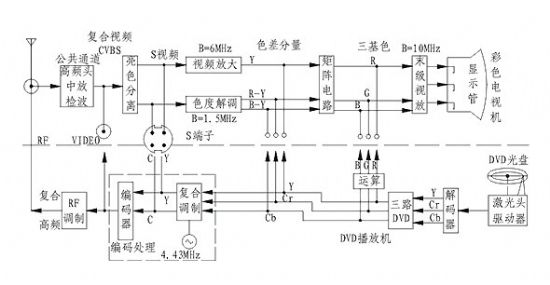

    上圖所示為彩電的信號處理流程和DVD機處理的流程，從上圖很清楚看到DVD播放的信號流程和電視機信號處理的流程剛好相反，各種不同的連接方式信號從DVD機到彩電顯示管所傳輸和加工的路徑長短不同，因而信號的損失和失真也不相同。傳輸途徑長，加工次數多的圖像質量差，傳輸途徑短，加工次數少的自然保真度高，圖像質量好。其圖像質量依次如下：

    １、三基色連接（Ｒ、Ｇ、Ｂ）：在視頻信號處理中由于不需要分離，解碼、矩陣合成，直接送于顯象管，因此圖像質量最好，但目前ＤＶＤ均無該輸出接口。一般用于電腦與顯示器和投影機的連接或稱ＶＧＡ連接。

    ２、色差分量連接（Ｙ、Ｃr、Cb）：在視頻信號處理中，不需要分離，解碼、只需矩陣合成，無亮度串?dāng)_，無副載波輻射，是目前視頻信號最好的連接方法。

    ３、Ｓ視頻連接（Ｓ－Ｖideo）：在視頻信號處理中，不需分離，還需彩色解碼、矩陣合成，無亮度串?dāng)_，但有副載波網紋干擾，加工路徑重復地編碼／解碼，因此圖像質量不如前者。但只需一根雙芯７５Ω電纜即可。

    ４、復合（普通）視頻連接（Ｖideo）：在視頻信號處理中需經分離／混合、編碼／解碼、矩陣合成不僅有色副載波網紋干擾，也存在亮度之間的互串?dāng)_，圖像質量不如前者，但只需一根７５Ω同軸電纜，施工較方便，被廣泛應用。

    ５、調制高頻連接（ＲＦ、ＣＡＴＶ）：除了上述各種干擾、損失，還要加上高頻調制損失和輻射干擾，已不能發揮出ＤＶＤ的圖像質量?jī)?yōu)勢。其圖像質量最差，其唯一優點是一線可傳多路電視信號，故廣泛應用于有線電視。
