◆ GeForce GTX 260實物欣賞

　　GTX 260相當于縮水版的GTX 280，TPC只有7個，SP總數為192個，顯存位寬為448bit，顯存容量只有896MB，核心/顯存頻率為576/999MHz。

左邊的是GTX 280，右邊的是GTX 260

　　在產品外形上，GTX 260與GTX 280基本一致，只有一些細小的差別，如電源接口GTX 260只需要2個6-pin的PCIE電源接口就可以了，并沒有工作狀態指示燈。

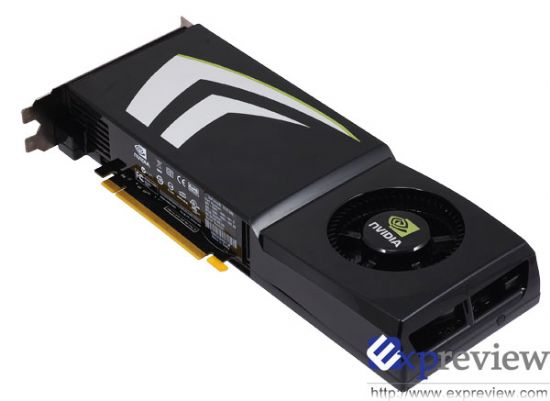

單GTX 260特寫。

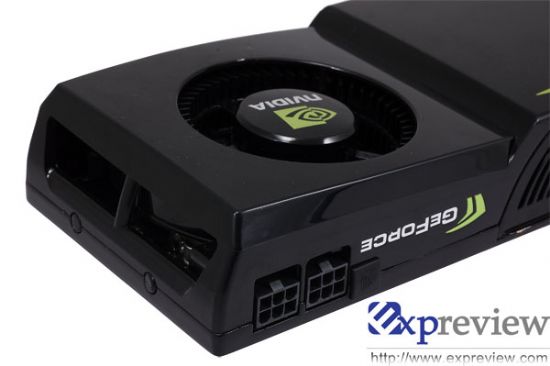

GTX 260的外接電源采用兩個6-pin接口，這不同于GTX 280的8-pin+6-pin接口。

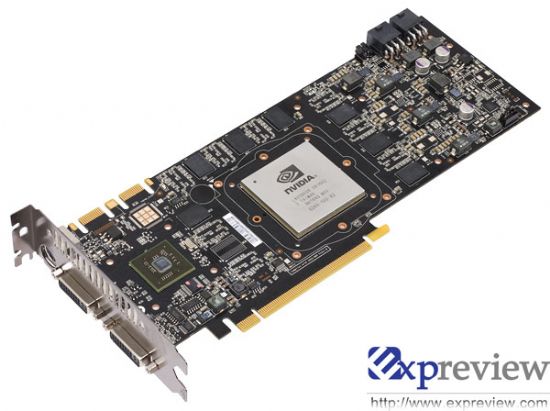

裸卡全身照。

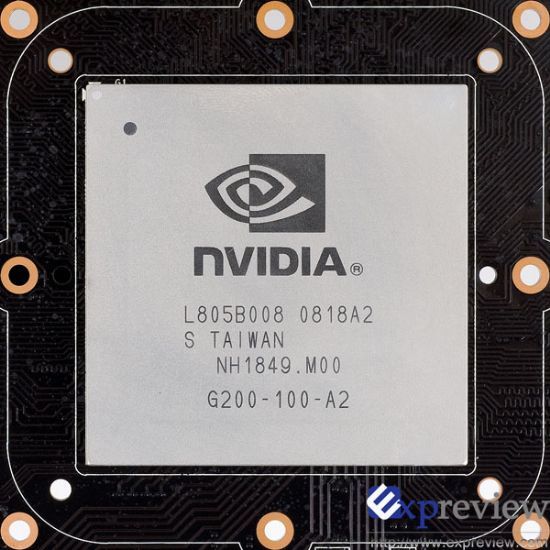

GTX 260的核心編號為G200-100-A2。

GTX260的供電模塊特寫。

GTX260的供電模塊為3+2相，3塊VT1195SF芯片+2塊VT238AWF芯片，不同于GTX 280的供電模塊5+2相，5塊VT1165SF芯片+2塊VT238AWF芯片，而陶瓷電容的數量也大幅減少。

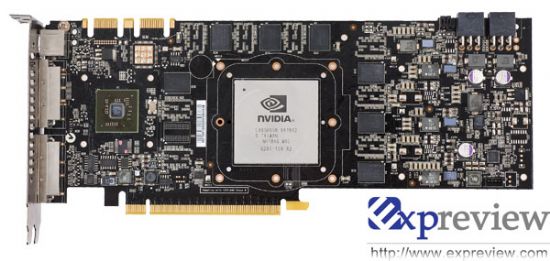

從圖中可以看到，左下方的顯存顆粒沒有裝上去。

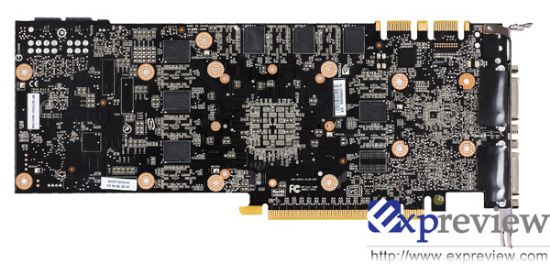

背面也少裝了一顆顯存。

顯存采用Hynix 1.0ns的GDDR3顯存

　 GTX 260的顯存同樣是hynix H5RS5223CFR系列，不同的是，GTX 260顯存的系列號為N0C，Hynix規定其額定頻率只有1000MHz，而NVIDIA規定GTX 260顯存工作頻率正是1000MHz；另一方面，GTX 280顯存的系列號為N2C，額定工作頻率為1200MHz，這意味著GTX 260的超頻空間將不如GTX 280大。

　　此外，GTX 260共14顆GDDR3芯片，顯存容量為64MBx14=896MB，少于GTX 280的1GB。

GTX 260的BIOS版本62.00.0E.00.03，GTX 280為62.00.0E.00.01，最后一位數字有所不同。

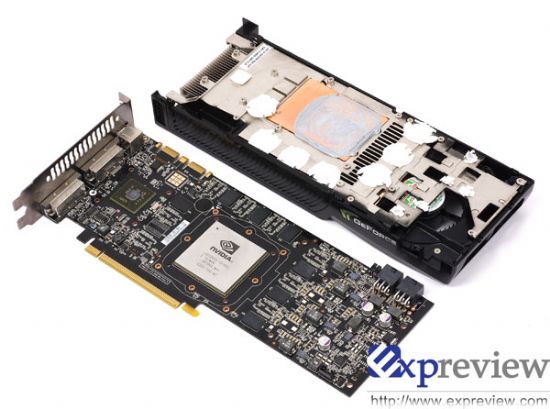

GTX 260的散熱器基本與GTX 280無異，只是少了一塊顯存散熱墊片。
