顯卡散熱轉變

獨立顯卡由無需散熱系統到巨型散熱系統

　　火熱的暑期已經到來，除了打算去外出旅游的朋友外，在家享受悠長假期的朋友，肯定都已經在期待已久的游戲中廝殺，又或是安坐在家中細品HDTV帶給我們的視覺震撼！那么在家中組建一臺HTPC來觀看HDTV，相信是眾多高清視頻愛好者的夢想！雖然PC中最大的噪音源來自于CPU散熱器和硬盤等方面，不過圖形子系統的日益發展，顯卡的散熱系統越來越受到用戶的重視，那么，顯卡散熱系統又是如何發展而來的呢？

即使是經典的多芯片Voodoo系列，都沒有使用任何散熱措施

　　早期的玩家對于3DFX這個圖形公司應該不會陌生，其最早期的Voodoo系列顯卡，并沒有使用任何輔助散熱措施，而是使用了最為簡單的被動散熱設計，因為當時圖形芯片設計相對簡單，所以眾多顯卡廠商們根本沒有對顯卡散熱系統作太多考慮。

公版散熱器雖然可以完全緩解Radeon X1900XTX熱量，不過效能并不高

　　時間發展到2006年，圖形芯片晶體管數已經超越了現時大部分主流的中央處理器，雖然使用了先進的90nm甚至是65nm工藝，不過更多的晶體管數目使得顯卡在功耗增長同時，還對散熱系統提出了極高要求。目前民用級最高端單芯片的娛樂顯卡，X1900XTX和GeForce 7900GTX都不約而同地使用了夸張的散熱設計，目的就是提高散熱系統散熱效能，不過問題有目共睹：噪音大、體積巨大等問題使其難以進入家用級HTPC行列，試想一下，有誰會在電視機旁放一臺噪音恐怖的PC？

靜音顯卡的好處

針對喜歡靜音設計的用戶，廠商們都推出了各自采用靜音設計的顯卡，那么，除了零噪音外，靜音顯卡還有些什么樣的好處呢？下面一起來看看：

靜音顯卡的三大好處

1.無風扇：

　　零噪音設計的顯卡一般采用了全散熱片設計、又或是配置了低轉速大口徑風扇設計，能夠將PC圖形子系統的噪音降到最低，甚至是完全沒有噪音的世界。

2.無噪音：

8cm低轉速風扇,最高轉速2300rpm，風量達到17.17CMF。

　　目前旗艦級顯卡都采用大口徑風扇＋密集散熱鰭片的方式加強顯卡散熱效能。在常規情況下，噪音問題很難會成為焦點，可一旦顯卡在全速運行3D渲染時候，顯卡噪音將會全面覆蓋整個PC系統，成為第一號噪音殺手，不信？隨時可以點擊文章《X19XTX/79GTX全速工作噪音實時對比》“聽聽”這些強勁有力的風扇效能！實時感受一下NVIDIA/ATi高端旗艦恐怖的散熱系統噪音狀況。

X19XTX/79GTX全速工作噪音實時對比

　　實際上，PC上的噪音大多數不是來自于顯卡方面，而是來自于CPU和硬盤等方面，不過由于現時單張顯卡功耗已經發展到接近200W的水平，所以顯卡在全速運轉時候噪音相當明顯，長期在這種噪音環境下生存，在醫學角度來說更會出現耳鳴、胸悶等情況。為此，還PC一個寧靜的使用環境，是很多追求健康用戶的不二之選。

2.無灰塵：

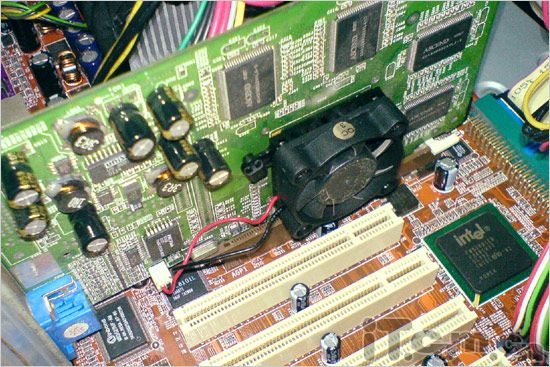

使用一段時間后，顯卡上強力風扇促進了灰塵暴漲問題

如此密集的散熱片，以后的顯卡清洗工作難度更大

　　當然了，沒有了風扇恐怖的抽風散熱，就沒有了上面恐怖的噪音問題，同時更徹底杜絕了顯卡灰塵暴漲的問題。各位使用過一年或者兩年以上的朋友，肯定對清理自家P中的顯卡主板等灰塵感到頭痛了？尤其是具備了強力顯卡風扇的用戶，更是對灰塵問題頭痛不已，而且有顯卡風扇就意味著有風扇停轉的煩惱，長期的風扇停轉很有可能會降低了顯卡總體壽命。

寧靜舒適地使用PC是很多用戶追求的環境

　　 其實，使用PC你也可以很舒服，使用主流高端顯卡你也可能獲得一個清凈的使用環境，環境清凈了，看HDTV，玩游戲自然也舒心爽快多了，心情就像是被放飛，思緒得到了釋放。那么，你會因為這些原因選擇靜音顯卡嗎？你認為靜音顯卡都有哪些用戶？你屬于下面那種需求靜音環境的用戶呢？

靜音顯卡發展基礎

需求靜音環境的主要用戶群都有哪些？

家用級HDTV用戶

　　上面提到，如果在家中電視機旁安置了一臺轟鳴的PC，那么用戶肯定難以安寧地看完大片，更無法談及舒適二字，所以家用級HDTV用戶對靜音顯卡需求是最大的，同時這部分用戶亦在很多程度上占據著靜音顯卡市場。

網吧用戶

　　另一部分對靜音顯卡需求較多的用戶就是網吧用戶，網吧的使用環境極為苛刻，需要電腦長時間穩定運行。盡管主動式風扇散熱效果好，成本低，但其故障率高和容易積灰的問題、為顯卡的一大潛在隱患：持續高溫運行、容易聚積灰塵、一旦停轉就會由于溫度急劇升高導致死機或者芯片燒毀，這也是網吧經營者最為頭痛的問題。由風扇故障引起的顯卡故障占據70％以上的比例。

靜音顯卡逐漸浮現的基礎（靜音顯卡的簡介）

顯卡工藝提升，功耗降低

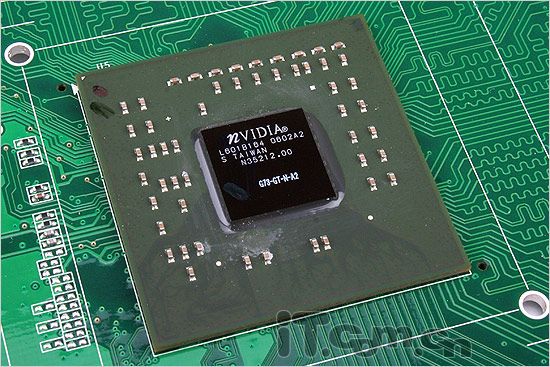

7600系列由于采用了90nm制程，所以功耗很低

　　最近兩年才提出靜音顯卡的概念，其實很早之前，沒有使用風扇的低端顯卡都采用了靜音設計，也就是很簡單的一塊鋁片覆蓋顯示核心，即可達到散熱目的，不過隨著GPU晶體管數目暴漲，此前中高端顯卡難以使用靜音理念。除了散熱材質的提升和靜音顯卡技術的發展之外，更先進的90nm制程也是使得中高端顯卡得以靜音的基礎之一。

散熱材質的提升

　　靜音顯卡發展就離不開散熱材質的提升，散熱片采用更高熱傳導系數的材質制作，最新工藝的精密切割技術切割出的散熱片，表面會形成粗顆粒，這種粗顆�？梢允股�熱片和空氣的接觸面更大，提升散熱效率。同時，更優秀的高品質電容，耐熱性更高，使用壽命更長也是靜音顯卡發展基礎之一。

熱管的介入

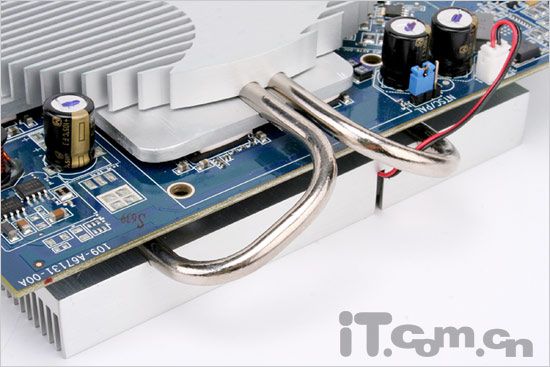

采用大量熱管傳導

　　靜音顯卡的大規模進軍中高端顯卡，其最大原因是使用了熱管散熱技術，所謂熱管技術是一種比較新型的生產工藝，它是通過吸收/散發熱量的原理來降低溫度。一般來講，熱管由管殼、吸液芯兩部分所組成。當熱管的一端受熱，管中的液體開始蒸發，蒸汽受壓差影響流向另一端，然后放出熱量后凝結成液體，液體再次流向蒸發端，重新進行蒸發。在這個反復的過程中，熱量被帶走，達到散熱的目的。

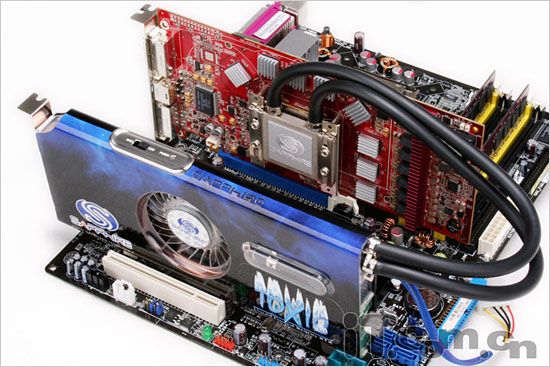

水冷雖然屬于靜音范疇，不過難以實現零靜音和造價昂貴的特點

　　雖然更高端的靜音散熱設計使用了水冷散熱，不過由于水冷散熱后期維護難度大，占用機箱體積大、潛在水冷管爆裂和造價昂貴等等問題，所以難以普及主流中高端顯卡市場，那么目前市面上主流的靜音顯卡都有哪些產品？都使用了哪些設計？

靜音顯卡都有哪些產品

　　目前主流靜音顯卡主要使用了單純散熱片覆蓋和熱管散熱片覆蓋兩種方案：

熱管陣營

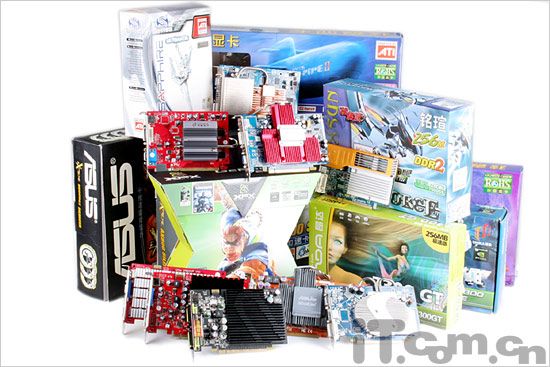

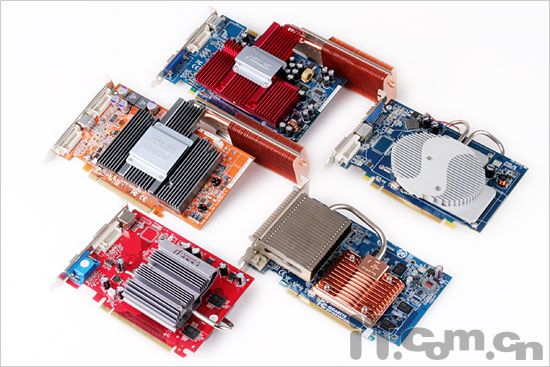

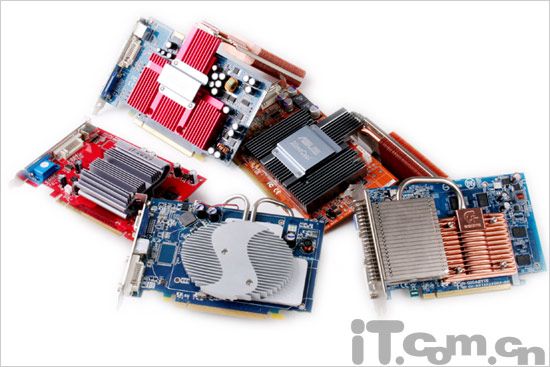

　　這次我們IT世界網收集了市面上9款具備靜音散熱的顯卡，無論是使用單熱管散熱、雙熱管散熱、正反兩面都有散熱片、只有正面有散熱片，還是使用雙Slot作為散熱中轉站的靜音顯卡都囊括其中。

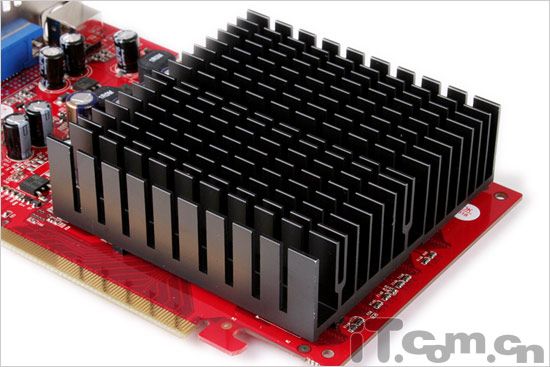

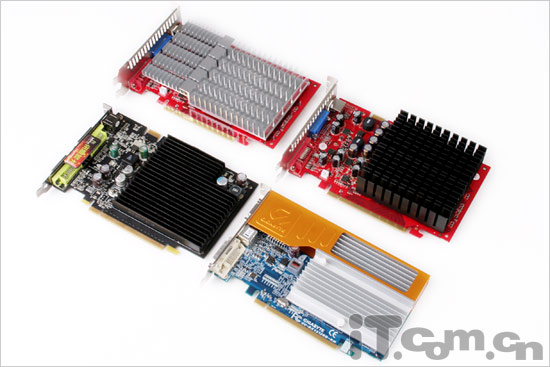

散熱片陣營

　　稍微高端的顯卡產品，都會采用熱管＋靜音設計，這種設計能夠將散熱效能提高到另外一個層次上，區別于單純的散熱片設計，這種設計能夠更好地利用機箱風道設計來獲得更為有利的散熱環境，相對單純散熱片的設計，具備熱管散熱的顯卡造價當然更高昂，那么其效能是否更為優秀？

我們如何測試靜音顯卡

硬件測試平臺介紹：

硬件測試平臺
CPU		AMDAthlon64 3200+(Venice核心 實際頻率2.0Ghz)
內存		Samsung DDR400 512M Dual
硬盤		Maxtor DiamondMax Plus 10 SATA 200GB 8MB緩存
主板		華碩ASUS A8N SLI (nForce4 sli)
電源		FSP (全漢) GEEENPOWER FSP400-60GLN (400W)
其他		Pinnacle品視寶PCTV 50i
軟件測試平臺
操作系統		Windows XP Professional SP1 DirectX 9.0C ready
主板驅動		nVIDIA ForceWare 6.85 WHQL For Win2000/XP
顯卡驅動		nVIDIA Forceware 84.56 WHQL For Win2000/XP ATi Radeon Catalyst 6.4官式版 For Win2000/XP

　　測試平臺方面我們使用了常規的AMDAthlon64 3200+處理器，相信對于目前中高端顯卡來說，這套配置已經完全勝任，而且這套配置更為貼近主流HTPC用戶實際使用環境。

軟件測試平臺：

　　測試軟件方面，我們采用了兩種測試方式結合的方案：首先在安裝驅動顯卡驅動后重啟一次，記錄下系統待機5分鐘后的最低最高溫度；然后在這個基礎下開啟3DMark05，持續運行30分鐘后在不退出3DMark05時候記錄下顯卡即使最低最高溫度。值得注意的是，顯卡最低最高溫度是整體平均溫度，例如熱管最低和最高溫度，即為顯卡熱管最冷端和最熱端溫度，如此類推。

運行30分鐘3DMark的具體設置（圖片可以點擊放大）

測試環境介紹：

測試環境分為裸機環境和實際模擬用戶使用的密閉機箱環境：

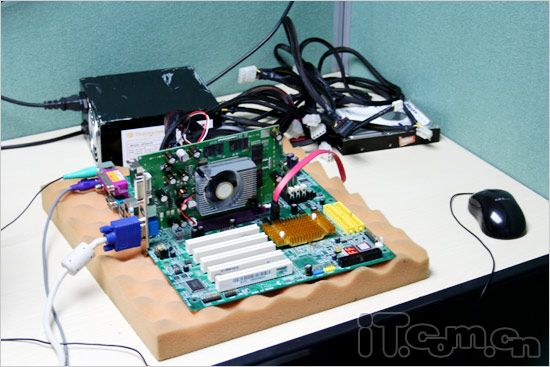

1.裸機狀態下開啟空調環境：

　　由于測試的是顯卡溫度，所以不能不考慮顯卡周邊環境溫度的問題，這次測試我們分別使用了三個環境分別對9款顯卡進行實地測量，分別是在外置機箱24攝氏度有空調環境下、內置機箱24攝氏度有空調環境下和外置機箱28攝氏度沒有空調環境下進行。其中，外置機箱24攝氏度有空調環境如上圖所示。在機箱環境中的測試我們當然使用的是HTPC機箱：

測試環境介紹

2.機箱內關閉空調環境：機箱內開啟空調環境：

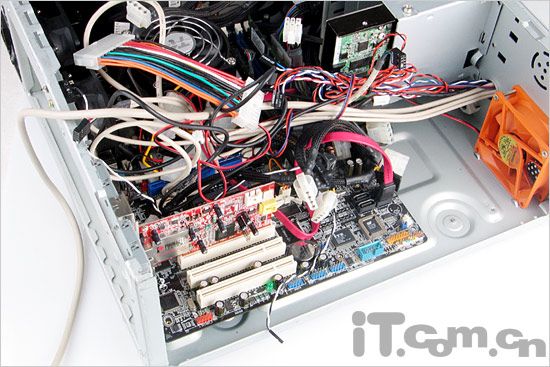

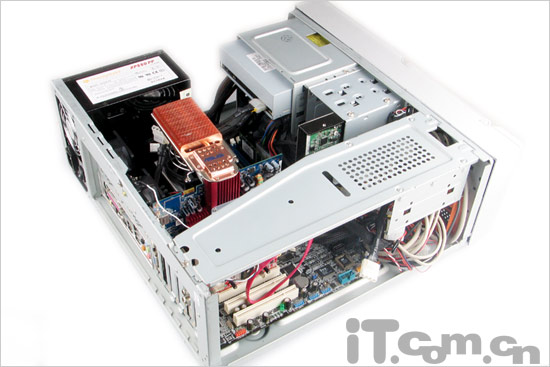

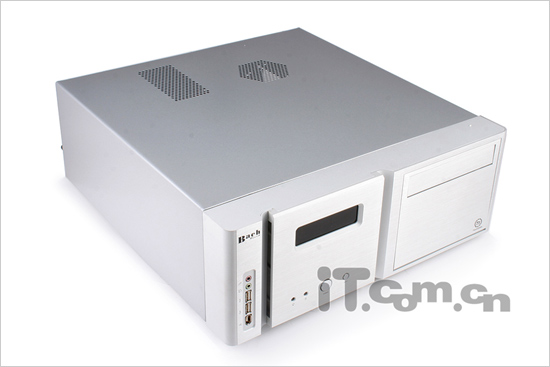

使用密閉機箱測試環境：Tt Bach臥式機箱：

　　我們這次測試靜音顯卡，為什么一定要在HTPC機箱中測試？因為HTPC機箱內部空間更為狹窄，而且HTPC機箱對于系統內部布線要求更為苛刻。換句話說，可能靜音顯卡在普通ATX機箱中30分鐘后提升的溫度，就等于HTPC機箱中運行5～20分鐘的溫度提升，能夠在更短時間內看到溫度問題，將時間得以濃縮。

　　這次我們的測試中采用的HTPC機箱由TT獨家提供，再次感謝TT為我們提供了很好的測試環境。

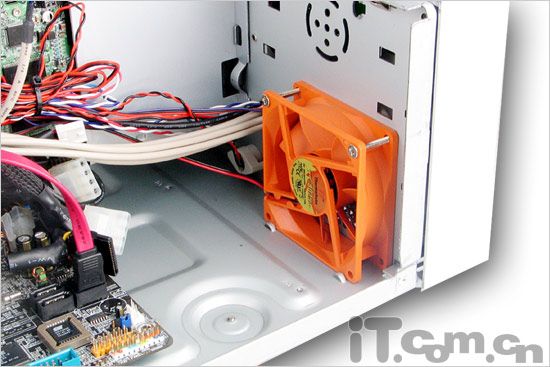

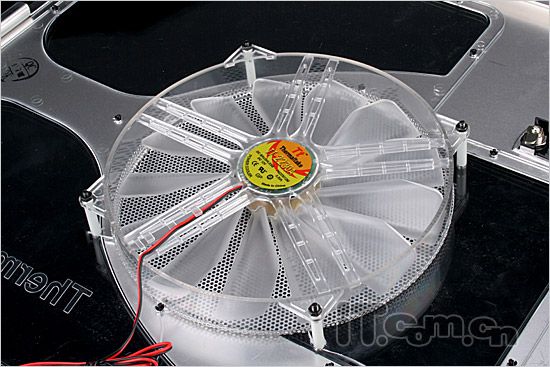

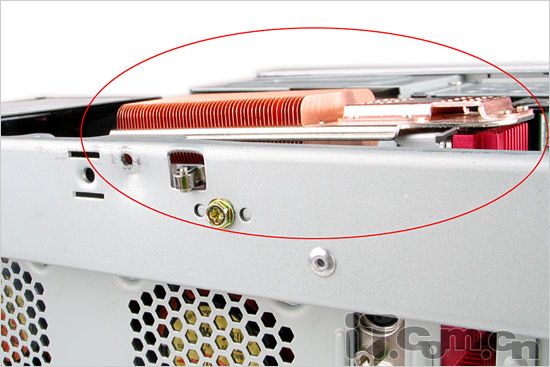

　　密集的機箱內部環境當然不能缺少機箱中僅有的主動散熱風扇，TT這款Bach臥式機箱，采用了前置吸風后置排風的設計，在機箱中形成一個風道，這對于完全沒有風扇的靜音顯卡散熱是一個很好的輔助。

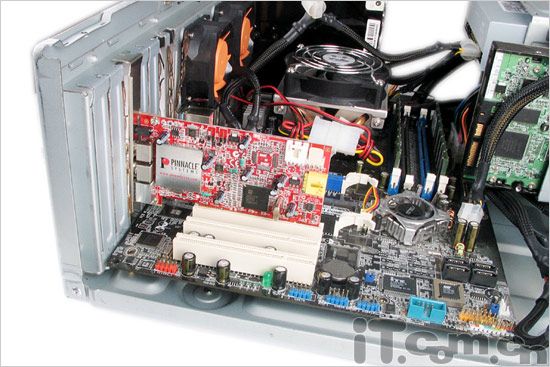

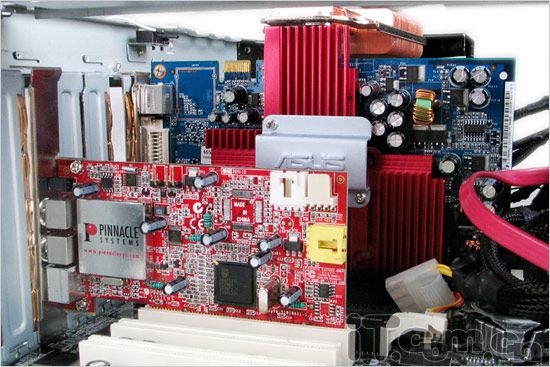

　　為了模擬實際的使用環境，我們更是在機箱內部內置了一片由Pinnacle提供的Low-Profile電視卡--50i，關于這款電視卡的更多性能介紹，有興趣的朋友可以點擊瀏覽，模擬用戶在實際使用時候的機箱環境，不過在測試時候不安裝驅動程序。

測試儀器&測試說明

測試儀器方面：

　　測試儀器方面，我們采用了軟件＋硬件的方式，對于顯卡周邊環境，我們使用了測溫儀對其進行測量，主要測量顯卡整體溫度、顯卡散熱片正面溫度、顯卡散熱片背面溫度和熱管溫度，對于這幾個數值我們分別測量三次并取平均值，降低測量誤差值。

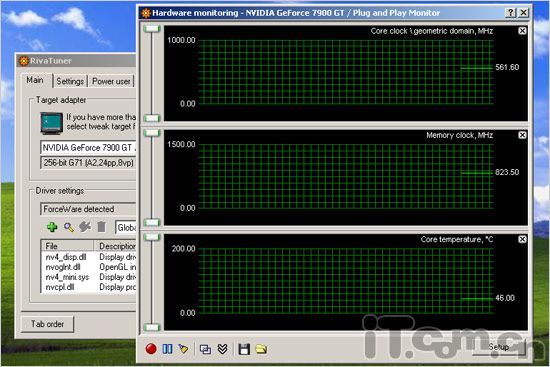

　　而在測試GPU核心溫度時候，我們使用了更為精確的軟件－RivaTuner和ATi Tool，分別針對NVIDIA顯卡和ATi顯卡：

　　RivaTuner功能齊全，不過對于大部分ATi顯卡支持不全，雖然后續版本對ATi顯卡增加有所支持，不過還是難以符合我們這次的測試要求。

　　ATi方面我們使用了最新版本的ATi Tool0.25 Beta4，相比0.24版本的ATi Tool，支持更多的X1600顯卡和具備了更多的溫度監控功能，不過非�？上�，由于ATi顯卡在X1000系列中才部分內置溫控電阻，而且需要根據顯卡廠商自行添加，所以在這次測試中發現，除了藍寶X1600極限版支持這一功能之外，其余產品都沒有提供溫度監控功能，而且藍寶X1600極限版支持監控的功能跟高端的X1900GT無異。OK，所有測試準備功夫完成，馬上進入我們的溫度測試部分：

　　測試說明：需要注意的是這次我們主要測試各款顯卡散熱效能，所以不涉及顯卡3D性能和視頻性能方面測試，而且由于測試數據繁多，所以在產品介紹時候將產品溫度的數據一同放在產品后面，同時加上一些使用感受，方便讀者朋友查閱，同時在最后來一個測試匯總，將橫向總結一下各款顯卡的散熱效能。

　　除了三大測試環境和兩種測試方法之外，由于這次測試涉及到的溫度數據相當多，所以我們采集了顯卡5個位置的溫度數據，他們分別是：

1.顯卡整體溫度，這部分溫度主要是除了顯卡散熱片和顯卡接口等溫度較低的溫度外的溫度，如顯卡電容元件、PCB溫度、顯存溫度等數值，這一數值將會采集最低和最高值；

2.顯卡散熱片正面溫度，這部分溫度主要采集顯卡正面散熱片溫度，這一數值將會采集最低和最高值；

3.顯卡散熱片背面溫度，這部分溫度主要采集顯卡背面溫度，假若顯卡背面有散熱片則采集背面散熱片溫度，假若背面沒有散熱片則采集顯卡背面溫度，這一數值將會采集最低和最高值；

4.顯卡熱管溫度，這部分溫度采集主要對應有熱管的顯卡，這一數值將會采集最低和最高值，分別是熱管最熱端和最冷端，以考察顯卡熱管熱教壞能力；

5.軟件GPU溫度，這一數值將有以上顯卡顯卡溫度測試軟件采集，主要由測試開始記錄，然后記錄到測試結束，將會采集最低和最高值。

雙敏7316e Pro冰翼

值得注意的是，由于溫度測試的數據眾多，所以希望讀者朋友在讀取成績成績之前，首先了解一下我們的測試規則和測試環境介紹，我們亦在每張顯卡介紹后方詳細列出了這款顯卡在不同環境下的工作溫度圖，以方便準備購買這款顯卡的朋友參考，由于數據繁多，我們盡量在成績后方使用最簡單詳細的文字描述測試過程編輯使用感受。

待測產品介紹&單卡溫度測試成績（排名不分先后）：

雙敏PCX7316e Pro冰翼版

核心頻率/顯存頻率：500/1080MHz

顯存規格：DDR3 128MB/64bit 英飛凌 2.0ns

媒體參考價：499元

　　雙敏這次送測的這款型號為PCX7316e Pro冰翼版靜音顯卡，采用Geforce 7300LE核心，研發代號為G72，7300LE本質上和7300GS完全相同，只是NV刻意的把運行頻率降低，以快速填充市場，差別僅僅在于頻率上的不同。該卡采用0.09微米工藝制程，內建4條渲染管線和3個頂點著色引擎，支持DirectX 9.0C，Shader Model 3.0、HDR和OpenGL 2.0等技術特性，采用新工藝制造發熱量小。

　　該款產品一大特色就在于采用了全靜音的散熱器—U-Cool6冰翼熱管散熱器，能給用戶提供一個更安靜的環境，而被動散熱更容易被網吧接受，充分滿足網吧對投資最保險化的追求，避免長時間使用沉積灰塵，清理也更容易。

　　顯存方面，速配PCX7316e PRO冰翼版采用的是英飛凌2.0 DDR3顯存顆粒，總容量/位寬為128MB/64bit，默認核心/顯存頻率達到了500/1100MHz，因此性能上比市場內一些7300GS還要高，而DDR3顯存也還具備一定的超頻能力。

　　對于中低端顯卡來說，最為關鍵的是在最少成本下實現全被動散熱，市面上很多低端被動散熱顯卡都是僅僅是使用了純散熱片的設計，對于使用更高速DDR3顯存顆粒等7300LE顯卡來說，稍微有點危險。從雙敏待機5分鐘后顯卡整體溫度圖測試數據可以看到，雙敏這款7300LE在常見的24度開空調環境下顯卡整體平均保持在40攝氏度以下，在較為低端的28攝氏度環境下溫度稍微提高，顯卡與環境溫度基本保持平衡。

　　持續運行3DMark05三十分鐘后，顯卡溫度有明顯提升，不過從總體平均值來看，多數居于40～50度范圍內，由于雙敏這款顯卡背面有巨型散熱片，所以在內置機箱時候風道相當受益，甚至比起在外置機箱時候溫度有所下降，幅度相當明顯。從實際使用角度上來看，速配PCX7316e PRO冰翼版對于7300LE和DDR3顯存發熱控制，完全游刃有余，熱管的介入能夠在很大程度上將顯卡的正背面溫度適當平衡，從散熱片正背面溫度可以看到，他們的總體差異不大，U-Cool6冰翼熱管散熱器棱角分明的設計對于增加顯卡表面散熱面積和提升散熱效能有相當的幫助。從顯卡右上角的電感處錄得的52.1攝氏度整體最高溫度，可以看到顯卡的整體熱量已經聚積在這一位置，希望雙敏在后續產品上能夠加強這一電感散熱效能。

昂達7300GT極速版

256M

核心頻率/顯存頻率：450/800MHz

顯存規格： ELPIDA DDR2 256MB/128bit

媒體參考價：649元

　　昂達這款7300GT極速版256M采用了G73核心，90工藝制程，DDR2的顯存顆粒，出廠頻率為450/700MHz，其最大的特色就是采用了散熱片覆蓋散熱系統，全靜音的散熱方式，而關于采用DDR2顯存的7300GT性能。

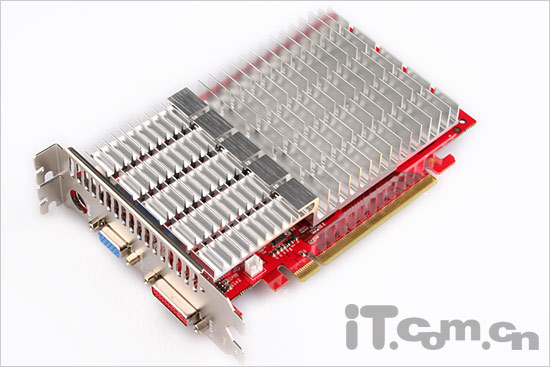

　　 昂達7300GT極速版256M，采用了一片純鋁質散熱片覆蓋核心和顯存等重點發熱部位，同時采用了柵格化處理鋁片、雙PCI插槽對流機箱內外空氣的設計方案，來加大熱交換面積和熱交換效率。昂達“北極冰蓋”靜音散熱方案，可以把顯卡故障率降低70%。盡管主動式風扇散熱效果好，成本低，但其故障率高和容易積灰的問題、為顯卡的一大潛在隱患：持續高溫運行、容易聚積灰塵、一旦停轉就會由于溫度急劇升高導致死機或者芯片燒毀，這也是各位消費者最為頭痛的問題。對家庭用戶來說，噪音也是一大煩擾。點擊瀏覽更多昂達7300GT極速版256M大圖。

　　昂達“北極冰蓋”靜音散熱方案，簡單來說就是采用了純金屬鋁片外延設計，將顯卡GPU產生溫度通過雙Slot設計的網格窗口進行總體的熱交換，柵格狀的金屬散熱片使得熱交換面積得到極大化增強，不過比較可惜的是由于散熱片面積相對較少，顯卡發熱量停留在散熱片附近環境上，所以鋁片熱交換積極度不夠。從溫度測試數據可以看到，這種設計使得在待機情況下，GPU溫度保持在50攝氏度以下，如果散熱片面積更大，散熱效能將會更好。

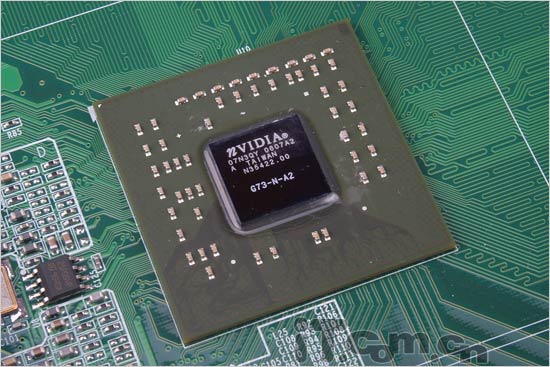

　　7300GT由于使用了90nm制程，雖然使用了與7600系列相同的G73核心，不過由于僅有8條像數渲染管線，所以在發熱量上應該比7600系列更低。從溫度測試中我們可以看到，昂達7300GT極速版256M的“北極冰蓋”靜音散熱方案能夠將使用DDR2顯存7300GT核心控制在40～50攝氏度范圍內。同時，由軟件偵測的GPU溫度上看到，450MHz核心的7300GT僅保持不到70攝氏度的水平。在實際使用中發現，這一散熱設計方案對于中低端顯卡相當使用，在成本控制和溫度控制之間得到了一個很好的平衡，不過這一設計的散熱方案除了需要大面積金屬散熱片外，更為突出的優點就是難以利用HTPC機箱風扇的風道和CPU風扇散發出來的余風。

銘瑄76GS網吧特供版

銘瑄 極光7600GS鉆石D2網吧特供版

核心頻率/顯存頻率：450/800MHz

顯存規格：DDR3 256MB/128bit

媒體參考價：849元

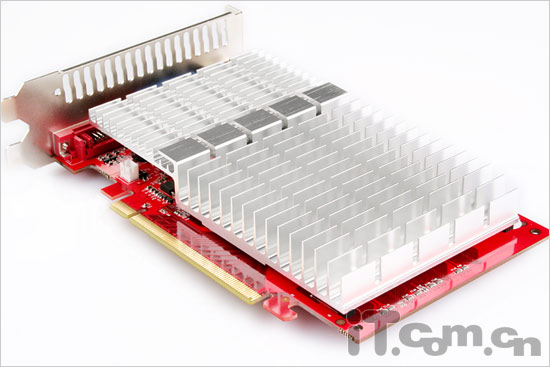

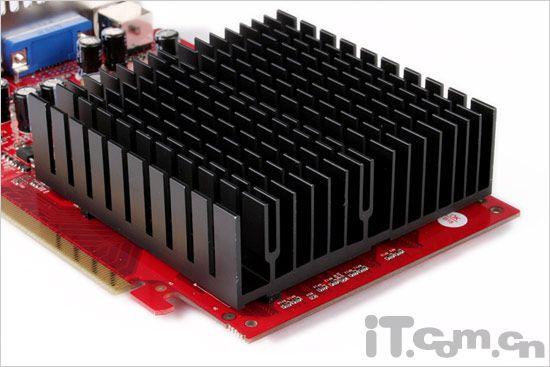

　　銘瑄在推出極光7600GS鉆石版后推出第二版的Geforce7600GS，其最大特點就是使用了被動散熱方案，而且散熱片的規模是少有的巨大。

　　NVIDIA發布G73之初，就明顯表示Geforce7600GS可以用被動散熱作為方案，90nm的Geforce7600GS只運行在400MHz，使用全被動散熱的解決方案可謂十分輕松。銘瑄極光7600GS鉆石D2網吧特供版因此而來，被動散熱的Geforce7600GS，默認核心頻率提高到450Mhz，并且把對象很明確地指向了網吧。

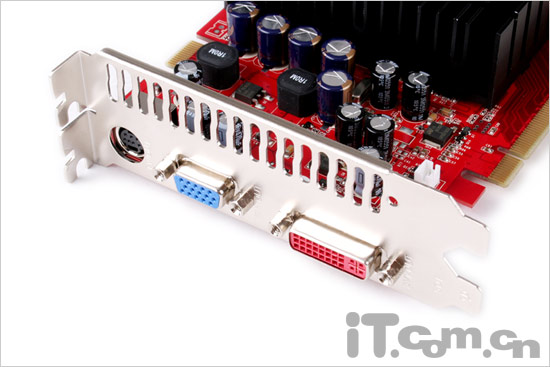

　　雙Slot設計，對于提高被動散熱片散熱效能又不少幫助，全接口的設計能夠更為方便各種用戶需求。顯卡使用非公版電路，更多優質電容介入使得顯卡耐溫度更高，壽命更長。

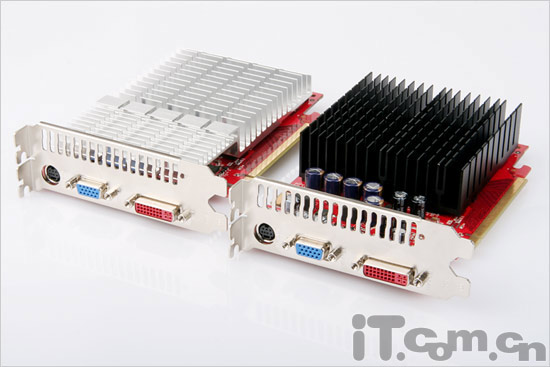

　　銘瑄極光7600GS鉆石D2網吧特供版跟前面介紹的昂達7300GT極速版256M的PCB板形和總體設計框架上基本相同，不同的是銘瑄極光7600GS鉆石D2網吧特供版散熱面積更大，同時散熱片沒有遮蓋顯卡電容，同時核心升級到12管線的7600GS。理論上來說，12管線的7600GS相比8管線的7300GT具備更大的發熱量，不過銘瑄這款極光7600GS鉆石D2網吧特供版硬是將7600GS核心溫度控制在50攝氏度以下，由散熱片材質來說，銘瑄這款7600GS相對更重。

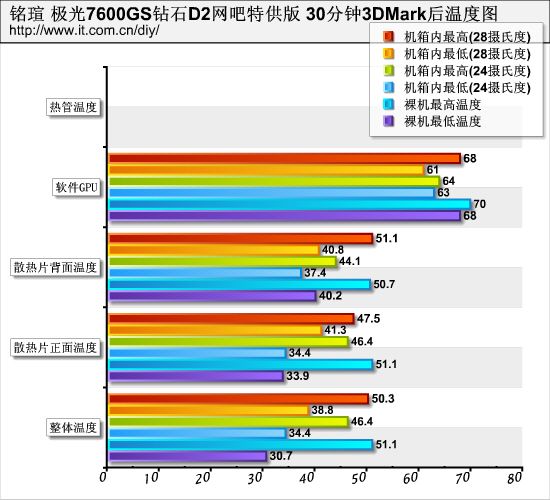

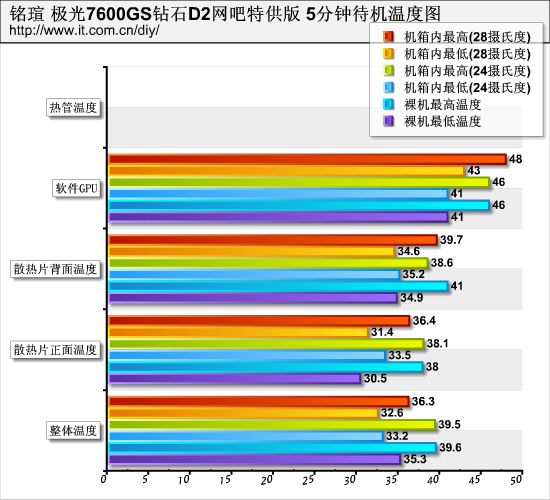

　　從平均溫度和最高溫度上來說，銘瑄極光7600GS鉆石D2網吧特供版還算不錯，由于散熱片體積的增加，在實際使用中我們明顯感覺到散熱片溫度更高，吸收GPU發出的熱量更多，不過由于沒有使用“外延”散熱片又或是將散熱片置于背面設計，所以難以更好地利用我們這次測試的機箱風扇風道，另一方面，聳高的散熱片設計亦大大釋放了顯卡電容散熱對流的空間，所謂魚與熊掌，難以兼得就是如此。同時在測試中發現，由于G73發熱量不太明顯，而散熱片體積又足夠大，所以這種設計得PCB普遍承載熱量較低，因此只需選擇耐溫度較低的PCB即可，這對于顯卡成本縮減都有相當幫助。

華碩66GT Silencer

華碩EN6600GT Silencer/HTD

核心頻率/顯存頻率：500/1000MHz

顯存規格：DDR3 256MB/128bit

媒體參考價：停產

　　 雖然GeForce 6600GT已經徹底退出了主流顯卡市場，不過華碩這款經典的靜音散熱設計使得我們不能不對其進行測試，這款散熱器的設計真的能夠增加顯卡散熱效能？對于顯卡總體散熱幫助有多大？因此這次我們分別測試了使用這種散熱設計的6600GT核心和X800核心的散熱效能。

　　眾所周知，6600GT的500/1000MHz經典設定頻率提供了更為強勁的性能，可是使用110nm制程工藝發熱量不容小視，高頻DDR3顯存的發熱量同樣巨大，華碩這款靜音設計真能提供給這些芯片完整的散熱解決方案嗎？

　　相比現時主流GeForce7系列的G72、G73來說，經典的NV43核心對于顯卡PCB電路布局和元件選用更為苛刻，華碩研發實力可見一斑。

　　除了長久的3年質保之外，華碩中高端顯卡提供的豐富配件也是眾多廠商不能具備，雖然這款EN6600GT Silencer/HTD在GeForce7時代稍顯落后，不過其附件還是相當豐富：游戲、驅動光盤、說明書和視頻輸出線全部附上。

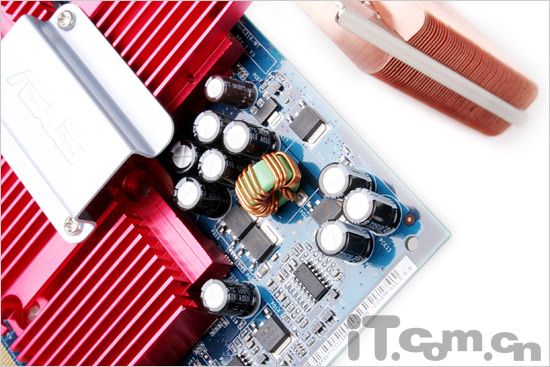

　　經典的“L”型散熱設計，對于利用機箱風道起到了非常大的幫助。110nm的NV43，高達500/1000MHz頻率下，華碩Silencer將溫度控制在55攝氏度以下。顯卡外部整體溫度都控制在30～40攝氏度范圍內。同時由于極大利用了CPU余風設計，熱管端大部分時候溫度都非常低，基本上與環境溫度持平，雖然華碩到目前還沒有將7600GT靜音版推出市場，不過從部分前期曝光圖片可以看到，華碩7600GT靜音版的設計與這款EN6600GT Silencer/HTD基本相同。華碩比較保守的溫度設計使得這款顯卡出廠頻率稍低，相信在如此低溫環境下，用戶可以進行適當超頻以提升顯卡性能。

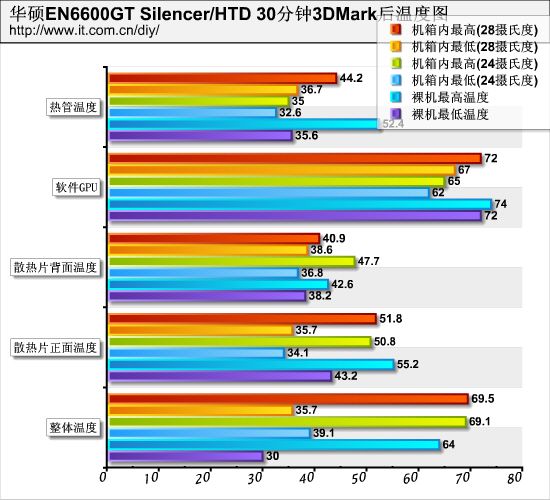

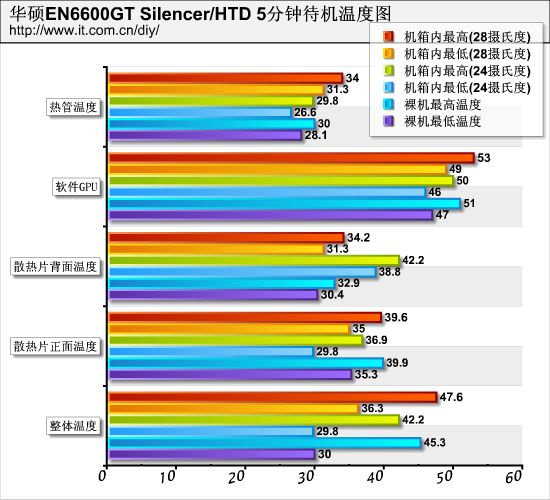

　　雖然6600GT性能在3D理論測試時候落后主流的GeForce7不少，不過我們這次將測試重點放在顯卡的散熱設計方面。從測試數據可以看到，這款EN6600GT Silencer/HTD各項溫度都較為均衡，在運行3Dmark05三十分鐘后，顯卡整體溫度接近70攝氏度，從一定角度上來看，華碩優秀的電路設計使得PCB承載了相當大一部分散熱使命。在測試數據中，顯卡右上角的電容堆處錄得的69.5攝氏度整體最高溫度，可以看到這部分空間由于堆積不少電容而且沒有很好利用風道，所以成為顯卡散熱黑點位置，不過從GPU處錄得的溫度上看，華碩EN6600GT Silencer/HTD這款靜音顯卡核心采集風道設計相當了得，能夠在相同風道下采集到更大范圍的風道，幫助顯卡加強被動散熱。

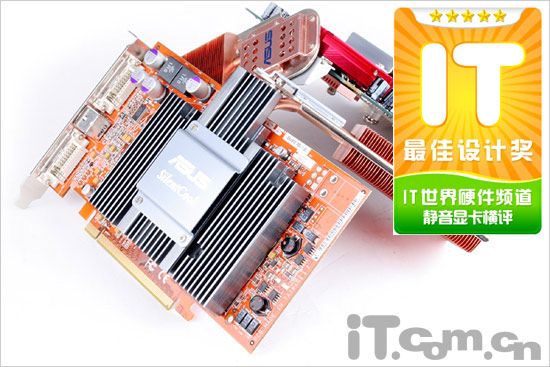

華碩X800 Silencer

華碩AX800 Silencer

核心頻率/顯存頻率：400/700MHz

顯存規格：DDR3 256MB/256bit 2.2ns

媒體參考價：停產

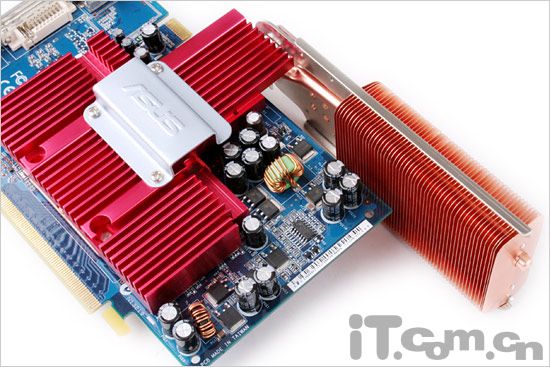

　　同屬華碩經典靜音設計陣營的AX800 Silencer，整體散熱設計與EN6600GT Silencer/HTD相當，不過由于X800核心發熱量更高，對應顯卡電路設計難度更高，所以在散熱效能上的表現又是如何？

　　EAX800 Silencer/2DTV/256M內含12條像素渲染管線加上6個頂點著色引擎，核心頻率為392 MHz，硬件支持Microsoft DirectX 9.0，搭配256-bit 256 MB DDR3顯示內存(700 MHz)，原生支持PCI Express x16傳輸，支持雙DVI輸出及VIVO (視頻輸入/輸出)功能。

　　EAX800 Silencer/2DTV/256散熱鰓片可以在90度范圍內轉動，用戶可以自動調節散熱鰓片的位置，從而能夠更有效地利用系統中其他的散熱風扇來為之降溫。和之前的顯卡相比，通過高效率熱導管搭配大型散熱片的無風扇設計，即便在全速運行的情況下也能實現0dB全靜音的工作狀態。

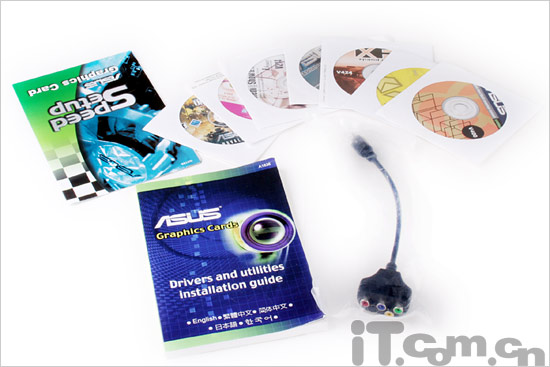

　　AX800 Silencer一如既往的體現華碩高端產品高附件值的特點。

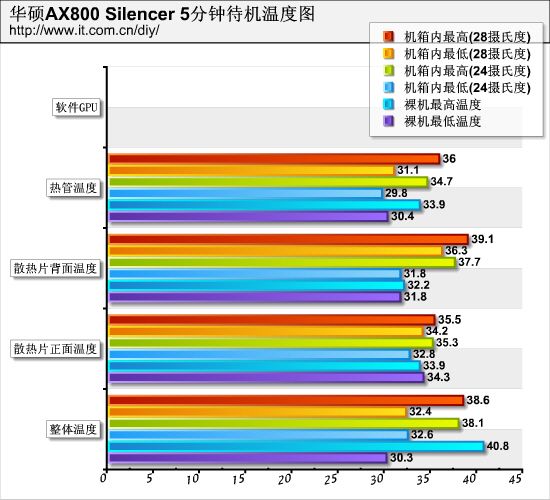

　　由于ATi顯卡需要內置電阻才能實現溫度監控功能，所以并不是所有的廠商都會將VPU溫控功能內置，而且因為驅動的更換，很多時候導致無法啟動ATi的VPU監控功能，不過從總體平均溫度來看，華碩的這款靜音散熱設計能夠很大程度地控制X800所發出來的熱量。待機狀態下，將顯卡整體溫度控制在41攝氏度以下，同時我們可以看到，在機箱中由于極大化利用了風道優勢，所以溫度居然比在裸機＋空調下的溫度還要低。實際使用中發現，AX800 Silencer頻率設定得較為保守，這種散熱措施完全能夠將顯卡頻率設定在一個較高的范圍內。

　　在全速運算的環境下，華碩AX800 Silencer依然能夠將顯卡整體溫度保持在52攝氏度以下。不過比較奇怪的是，其熱管靠近CPU風口位置的溫度并不高，總體來看華碩AX800 Silencer平均溫度并不高，維持在相對較低的水平。測試過程中感覺其由于利用了機箱中各位置余風和機箱風道，所以明顯感覺比其他方式熱管＋散熱片效能更高，不過這樣的代價相當明顯，一方面要求機箱內部空間相對充裕，另一方面由于華碩AX800 Silencer散熱器體積明顯比其他產品大，在成本壓縮方面難度較大，所以其一般只能走高價路線，無法適應主流靜音顯卡市場要求。用戶在選購華碩這種散熱架構設計之前，一定要注意自身機箱容積和對價格方面的要求。

訊景7600GS靜音版

核心頻率/顯存頻率：500/900MHz

顯存規格：DDR2 256MB/128bit

媒體參考價：999元

　　訊景型號為PV-T73P-UDS5的7600GS靜音版顯卡，采用了代號P345的PCB布線方案，深色的涂料搭配黑色散熱器。核心方面則選擇了90nm新工藝的G73芯片，具備12條圖形象素渲染管線和5個頂點著色引擎，支持CineFX 4.0、DirectX 9.0C、Shader Model 3.0動態渲染、HDR光影特效與SLI雙卡互連技術。并針對視頻方案，同時支持PureVideo技術與H.264硬件加速。默認核心頻率達500MHz，超出公版400MHz的預設值。

　　訊景送測的這款7600GS靜音版顯卡，是目前中高端顯卡中使用被動散熱片體積最少的顯卡之一。更少的散熱片意味著更少的機箱占用空間，無論對于HDTV用戶又或是緊湊機箱用戶來說都相當有利，雙DVI接口設計更是使得用戶能夠輕松實現雙頭輸出，不過其體積較小的散熱片效能實在是我們這次注意的焦點，體積如此小巧是否能擔當起高負載下顯卡散熱？這點非常值得期待！

　　這片訊景7600GS靜音版的附件相當豐富，除了說明書、驅動手冊之外，還隨卡附送了兩個DVI轉VGA接口、一條視頻輸出線、一條S-Video接口延長線。對于組建HDTV影院的用戶來說，無需再次投入更多資金了。

　　訊景7600GS靜音版是這次測試中使用最少散熱部件的中高端顯卡。其只使用了一片純黑色的散熱片覆蓋GPU和顯存，因此很大程度上除了使用散熱片作為散發熱量手段之外，PCB亦成為其必要的散熱途徑之一。從測試中我們可以看到以上推測，溫度顯示這款顯卡在待機時候GPU溫度已經較高，可是在任何環境下都已經達到了較為固定的數值。整體作為散熱的優勢不言而喻。

　　令我們較為吃驚的是，訊景7600GS靜音版在3DMark全速運行半小時之后，溫度達到了接近90攝氏度，不過跟之前5分鐘待機溫度測試基本相同的是，其總體峰值溫度相當，而且得益于訊景優秀的電路研發，其在高溫環境下的穩定性相當了得，即使在幾近70攝氏度的整體環境下運行依然泰然自若，500/900MHz的頻率幾乎已經觸及目前7600GS極限，因此穩定是非常關鍵的。還有一點值得注意的是，訊景目前的保修條例是：“自銷售之日（以產品條形碼或本公司銷售標簽為準）起12個月內如出現質量問題，可免費更換同型號的完整包裝的全新產品。”因此，如果對于自身產品沒有過硬的自信，是無法實現如此承諾。從消費者的角度來說，更長的保修日期不如更好的保修服務來得貼切。不過對于購買這款顯卡的用戶來說，做好絕對的機箱散熱是保證系統更長期穩定運行的保證。

技嘉RX13128D-RH

核心頻率/顯存頻率：450/700MHz

顯存規格：DDR3 256MB/128bit 現代 2.8ns

媒體參考價：499元

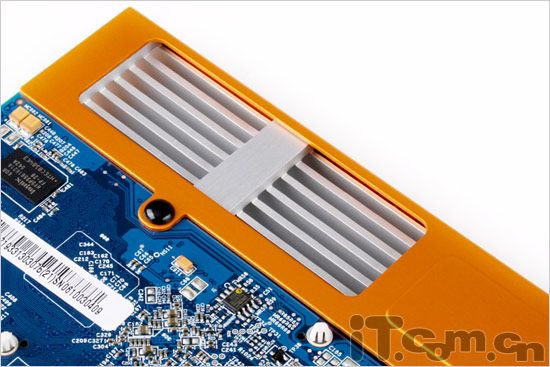

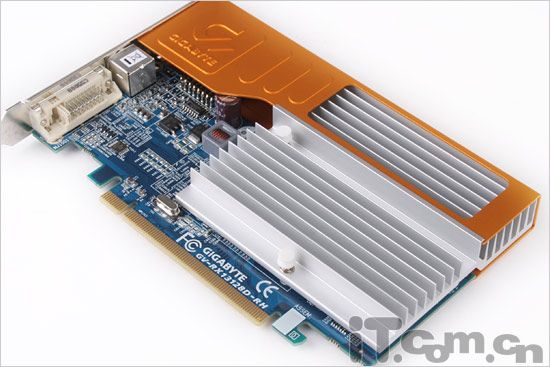

　　技嘉這款RX13128D-RH顯卡由于有將近一半面積是散熱片，所以是目前市場上唯一一款使用全高PCB設計的刀板顯卡，其散熱片使用了百葉窗的設計，熱交換能力相當出色，縮短的PCB設計使得散熱片面積能夠空前擴大。

　　技嘉這款全被動散熱設計多用于低端顯卡方面，如7300GS和X1300系列，主要是這部分GPU發熱量低，PCB需求布線難度較少，對于整個散熱系統來說問題不大。

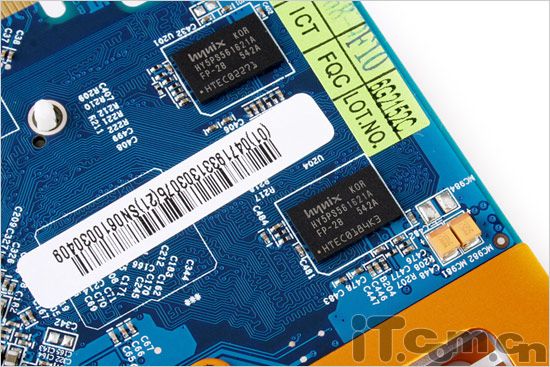

　　散熱片并沒有覆蓋后部顯存，所以這部分顯存只能使用最原始的被動散熱設計，雖然僅僅是2.8ns DDR2，不過其發熱量還是有目共睹的，其實際效能如何？通過我們下面的溫度測試來看看：

　　由于電路布線和散熱片要求，市面上大部分靜音顯卡都沒有使用短板型設計方案，因此技嘉這款RX13128D-RH中的設計絕對是短板設計的經典之作。無論造型和體積都設計得相當不錯，同時由于精簡了PCB尺寸，在進一步壓縮成本上優勢明顯。從測試成績可以看到，其總體平均溫度控制在40～50度左右，波動范圍比較大，可以看出其并沒有采用PCB作為散熱，由于G72核心發熱量相對較低，所以這款顯卡在全速運行時候和常規待機時候溫度相當接近。

　　從測試中可以看到，全速運行3DMark05時候，顯卡總體溫度上升不大，由于裸機環境下完全沒有風道，所以在測試時候出現了溫度峰值。實際使用中發現這款顯卡總體溫度可以控制在40攝氏度左右，高于40攝氏度的溫度基本上由顯存處錄得。因為這款顯卡背面，尤其是顯存部分完全沒有散熱措施，運行在700MHz頻率幾近達到2.8ns顯存顆粒極限值。

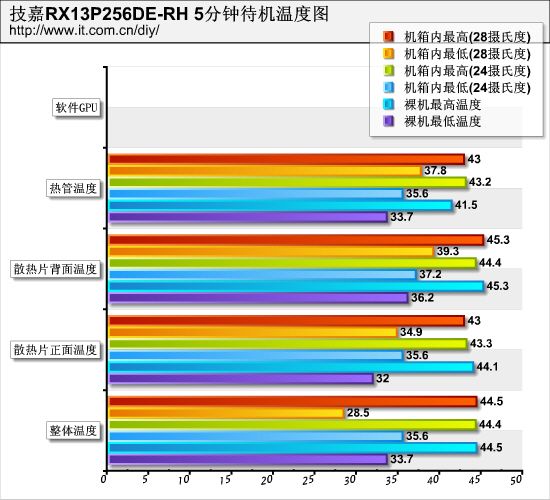

技嘉RX13P256DE-RH

核心頻率/顯存頻率：600/800MHz

顯存規格：DDR3 256MB/128bit 現代 2.5ns

媒體參考價：699元

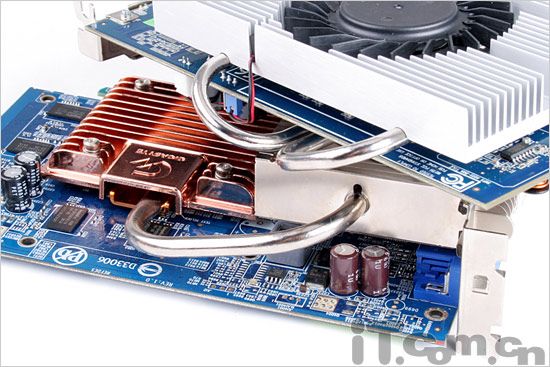

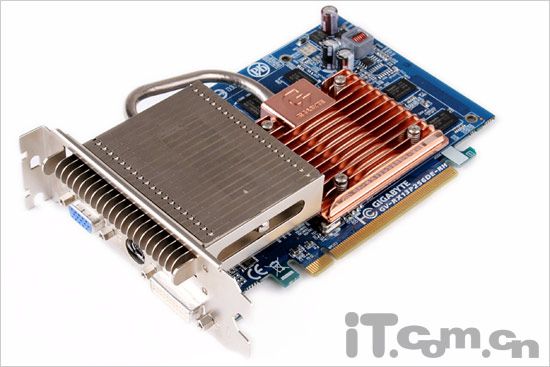

　　技嘉的“潛水艇”熱管散熱設計早在GeForce6時代就已經出現在技嘉部分型號顯卡上，其優秀的外置式熱交換設計和不錯的工業設計得到了不少用戶贊同，不過其散熱效能又是如何？

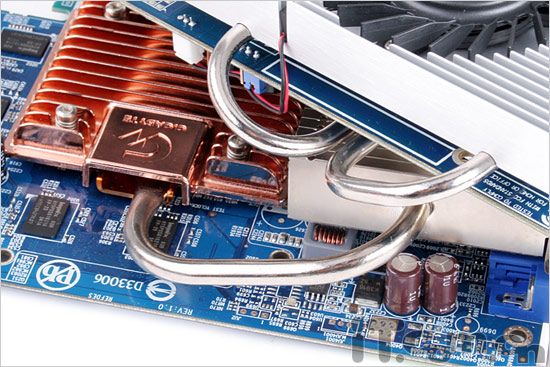

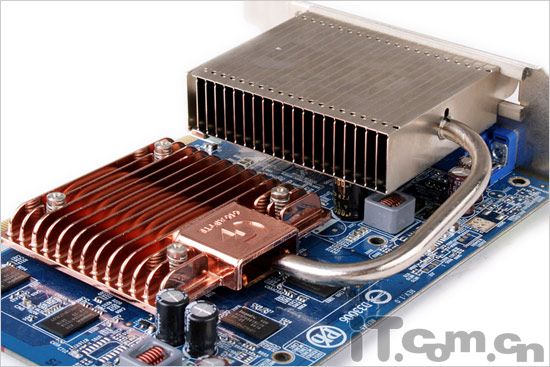

　　散熱器由2個散熱片和1個導管連接形成，覆蓋核心部分的散熱片為鋁合金材質，體積較大，導管直接接觸核心。工作時所產生的熱量，將延導管傳遞到前方散熱片，較大的鰭片和擁有的空間，利用機箱I/O背部的端口，實現箱內外氣流的傳遞，達成完整的熱交換目的。

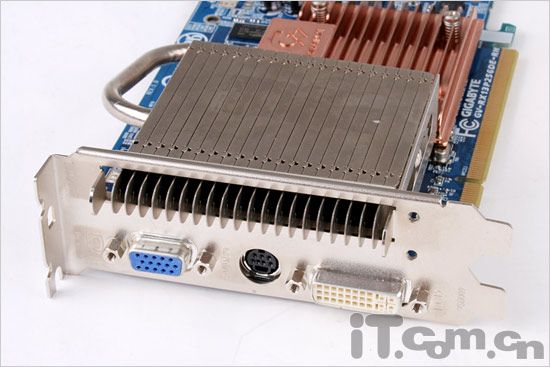

　　外置散熱鰭片設計使得顯卡內外對流更好，熱交換速度更快。

　　技嘉的潛水艇散熱設計，早在GeForce6時代已經來臨，這款使用Silent-Pipe技術的散熱方式，主要采用雙熱導管技術：前導式專利散熱模塊＋機殼后置對流槽，能夠增加后方進氣使得整套熱交換系統對流更加有效率。同時，這套系統的熱管布置相當靈活，對于高發熱量的顯示芯片，完全可以使用兩條熱管實現更大規模散熱，不過對于發熱量較小的X1300，僅使用了單條熱管即可完成散熱。比較遺憾的是，這次技嘉送測的技嘉RX13P256DE-RH在運送途中核心出現了問題，無法完成3DMark全速運行測試。所以我們僅測試了5分鐘待機時候的溫度。從測試中可以看到，技嘉這套散熱系統對于顯卡總體散熱起到了一個良好的熱交換，不過由于散熱片面積較少，基本上難以利用機箱風道，實現更大范圍的散熱。可是從實際使用中發現，其實這套散熱系統對應較為低端X1300和7300系列發熱量，都完全能夠勝任。

藍寶X1600XT極限版

藍寶X1600XT Ultimate

核心頻率/顯存頻率：590/1380MHz

顯存規格：DDR3 256MB/128bit

媒體參考價：999元

　　其實早在文章最全面我們已經仔細說明，采用風扇散熱的顯卡都不屬于靜音顯卡范疇，因為有風扇就意味著有噪音有灰塵，這次我們選用藍寶X1600XT Ultimate作為靜音顯卡測試的對象之一，原因有二：第一式因為這款顯卡的風扇噪音相當低，簡單來說，人耳在一般環境下就無法感受到20dB以下分貝，而在機箱環境中，硬盤的噪音就已經多余20dB，所以藍寶X1600XT Ultimate噪音幾乎可以忽略；第二，藍寶是這次靜音顯卡測試中唯一一款使用主動散熱設計的顯卡，我們可以對比一下有風扇散熱和無風扇被動散熱之間的差異。

　　藍寶X1600XT Ultimate核心采用了RV530XT，內建12條像素渲染管線和5個頂點渲染單元，支持最新的SM3.0、DirectX9.0c、HDR＋AA等完全主流的3D顯示技術。相比之前的X1600XT系列，這款ULTIMATE系列能夠在最大程度上降低系統整體噪音，由此能夠獲得更大的超頻空間�；�于X1600XT的3D性能和視頻性能，大家可以點擊《AIB殺到999 藍寶X1600XT海外版評測》 《DVD播放殘酷PK X1600與7600決戰HQV》。顯卡正面采用了SAPPHIRE logo的形狀的散熱片覆蓋，通過兩條熱導管將熱量傳導到顯卡背面經由低速風扇散發，同時可以利用來自CPU風扇引起的余風，迅速將散熱片上的熱量帶走：

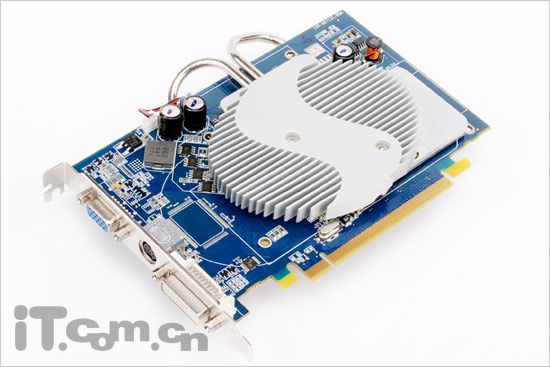

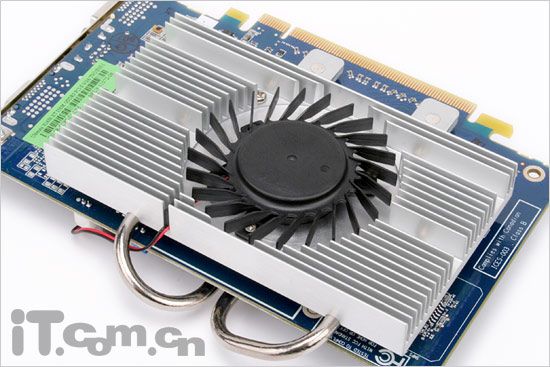

　　X1600XT Ultimate的散熱系統用的是Thermaltake提供的解決方案，熱管、散熱器和嵌入式風扇的全新組合構成高效的冷卻系統。 風扇的智能控制系統能夠感測熱環境，始終將旋轉速度和噪聲控制在最低，基至在負荷運行的情況下，噪聲也不會超過 22dB(A)。 該架構還支持 AvivoTM 技術，為最新的高清晰度 (HD) 視頻標準增加了可變位率高精度圖像和視頻回放功能，從而使 ULTIMATE 靜音系列成為媒體 PC 系統的理想選擇。

　　藍寶這款X1600XT Ultimate是這次測試中唯一一款采用主動散熱的“靜音”顯卡，不過由于X1600XT運行在極高頻率下，常規靜音散熱設計難以滿足顯卡長期穩定運行，所以其采用了低速風扇＋熱管＋大面積散熱片的方案無可厚非。從測試中可以看到，得益于顯卡背面風扇進行的主動散熱，所以顯卡在一般情況下溫度保持在30～45攝氏度以下，即使是最核心的VPU部分都在50攝氏度以下，溫度控制相當不錯。

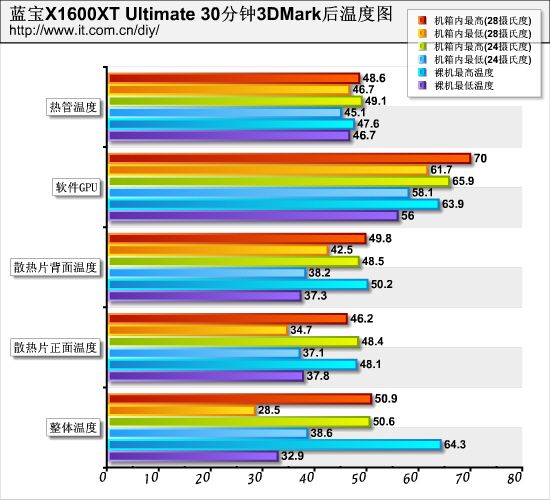

　　VPU全速運算時候，最高64.3攝氏度的整體溫度由顯卡正面固態電容處錄得。值得一提的是，實際使用中發現無論在任何時候，藍寶X1600XT Ultimate背部噪音幾乎可以忽略不計，不過由此而帶來來的主動散熱，使得顯卡總體溫度得到了非常有效的降低，從熱管平均溫度可以看到，其溫差相當微小，換個角度看這樣的好處就是顯卡的總體熱交換得到了很好的發揮，不過由于顯卡正面僅使用全被動散熱，所以出現較為局部的元件溫度虛高現象。

靜音顯卡測試成績匯總

　　簡單來看，這次的測試數據由5大部分組成，分別是顯卡整體溫度、顯卡散熱片正面溫度、顯卡散熱片背面溫度、顯卡熱管溫度、顯卡軟件GPU溫度，這5大部分經過3個環境的測試（24攝氏度裸機環境、24攝氏度機箱內環境、28攝氏度機箱內環境），得到了顯卡最低最高溫度，我們經由數據表格表達這9款顯卡的最終測試數據，數據分別由上至下排出最高值，并用紅色標示。同一款產品紅色越多，那么其總體溫度則更高。

HTPC靜音顯卡橫向測試(待機5分鐘整體溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	32	49.3	25.4	42.4	34.6	45.8
昂達7300GT極速版256M	34.1	36.3	32.3	35.8	31.2	39.5
銘瑄 極光7600GS鉆石D2網吧特供版	35.3	39.6	33.2	39.5	32.6	36.3
華碩EN6600GT Silencer/HTD	30	45.3	29.8	42.2	36.3	47.6
華碩AX800 Silencer	30.3	40.8	32.6	38.1	32.4	38.6
訊景7600GS靜音版	33.8	45.2	35.4	50.6	36.4	47.1
技嘉RX13128D-RH	32.9	44.1	29.9	42.7	33.9	36.9
技嘉RX13P256DE-RH	33.7	44.5	35.6	44.4	28.5	44.5
藍寶X1600XT Ultimate	29.3	44.3	33.1	44.3	35.6	43.1



HTPC靜音顯卡橫向測試(待機5分鐘散熱片正面溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	35.7	49.3	26.8	33.8	34.6	40
昂達7300GT極速版256M	34.1	36.3	34.2	35.8	31.2	38.2
銘瑄 極光7600GS鉆石D2網吧特供版	30.5	38	33.5	38.1	31.4	36.4
華碩EN6600GT Silencer/HTD	35.3	39.9	29.8	36.9	35	39.6
華碩AX800 Silencer	34.3	33.9	32.8	35.3	34.2	35.5
訊景7600GS靜音版	32.8	45.2	35.4	44.2	37.5	48.2
技嘉RX13128D-RH	30.3	44.1	31.2	42.7	35	45.6
技嘉RX13P256DE-RH	32	44.1	35.6	43.3	34.9	43
藍寶X1600XT Ultimate	29.3	35.2	33.5	38.1	34.8	39.4



HTPC靜音顯卡橫向測試(待機5分鐘顯卡背面溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	35	43	33.9	39.4	35.4	44.8
昂達7300GT極速版256M	34.6	36.8	35.5	40.6	37.4	42.2
銘瑄 極光7600GS鉆石D2網吧特供版	34.9	41	35.2	38.6	34.6	39.7
華碩EN6600GT Silencer/HTD	30.4	32.9	38.8	42.2	31.3	34.2
華碩AX800 Silencer	31.8	32.2	31.8	37.7	36.3	39.1
訊景7600GS靜音版	39.3	49.1	36.3	50.6	38.4	50.8
技嘉RX13128D-RH	33.2	47.4	35.2	40.6	37.6	49.2
技嘉RX13P256DE-RH	36.2	45.3	37.2	44.4	39.3	45.3
藍寶X1600XT Ultimate	32.8	37.6	36.6	42.4	38.6	41.7



HTPC靜音顯卡橫向測試(待機5分鐘軟件GPU溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	53	56	50	53	55	58
昂達7300GT極速版256M	42	47	42	46	44	48
銘瑄 極光7600GS鉆石D2網吧特供版	41	46	41	46	43	48
華碩EN6600GT Silencer/HTD	47	51	46	50	49	53
華碩AX800 Silencer	NA	NA	NA	NA	NA	NA
訊景7600GS靜音版	48	56	49	54	49	57
技嘉RX13128D-RH	NA	NA	NA	NA	NA	NA
技嘉RX13P256DE-RH	NA	NA	NA	NA	NA	NA
藍寶X1600XT Ultimate	33	44	46	47	46	50



HTPC靜音顯卡橫向測試(待機5分鐘熱管溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	36.7	37	31.9	35.3	41.9	42
昂達7300GT極速版256M	NA	NA	NA	NA	NA	NA
銘瑄 極光7600GS鉆石D2網吧特供版	NA	NA	NA	NA	NA	NA
華碩EN6600GT Silencer/HTD	28.1	30	26.6	29.8	31.3	34
華碩AX800 Silencer	30.4	33.9	29.8	34.7	31.1	36
訊景7600GS靜音版	NA	NA	NA	NA	NA	NA
技嘉RX13128D-RH	NA	NA	NA	NA	NA	NA
技嘉RX13P256DE-RH	33.7	41.5	35.6	43.2	37.8	43
藍寶X1600XT Ultimate	35.3	37.6	38	39	29.1	41.1

　　總的來看，待機5分鐘后各款顯卡都達到了常規的工作溫度，而且溫度普遍控制得不錯，純散熱片設計的靜音顯卡一般都有較高的溫度，訊景7600GS靜音版由于使用了PCB散熱設計，所以溫度一直維持較高水平。

靜音顯卡測試成績匯總

HTPC靜音顯卡橫向測試(運行30分鐘3DMark整體溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	37.8	50.6	30.1	45.4	34.6	52.1
昂達7300GT極速版256M	29.2	51.5	35.8	46	32.4	41.4
銘瑄 極光7600GS鉆石D2網吧特供版	30.7	51.1	34.4	46.4	38.8	50.3
華碩EN6600GT Silencer/HTD	30	64	40.2	69.1	35.7	60.5
華碩AX800 Silencer	39.3	50.5	37.8	45.4	39.3	49.1
訊景7600GS靜音版	45.7	71.1	33.2	60.8	41.9	66.3
技嘉RX13128D-RH	38.3	56.3	34.8	50.7	39.3	49
技嘉RX13P256DE-RH	30.1	53.8	NA	NA	NA	NA
藍寶X1600XT Ultimate	32.9	64.3	38.6	50.6	28.5	50.9



HTPC靜音顯卡橫向測試(運行30分鐘3DMark散熱片正面溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	43.5	55	27.2	38.4	35.8	51.1
昂達7300GT極速版256M	33.3	50.5	35.8	45.9	32.4	40.7
銘瑄 極光7600GS鉆石D2網吧特供版	33.9	51.5	34.4	46.4	41.3	47.5
華碩EN6600GT Silencer/HTD	43.2	55.2	34.1	50.8	35.7	51.8
華碩AX800 Silencer	42.6	50.1	35.7	47.5	40.8	46.2
訊景7600GS靜音版	40.6	71.1	42.4	60.8	47.3	69.1
技嘉RX13128D-RH	38.3	58.3	35.9	50.5	35.8	50.4
技嘉RX13P256DE-RH	30.1	50.2	NA	NA	NA	NA
藍寶X1600XT Ultimate	37.8	48.1	37.1	48.4	34.7	46.2



HTPC靜音顯卡橫向測試(運行30分鐘3DMark顯卡背面溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	43.3	50.6	38.8	43.6	44.1	51.1
昂達7300GT極速版256M	37.5	44.7	38.2	45.6	39.5	45.1
銘瑄 極光7600GS鉆石D2網吧特供版	40.2	50.7	37.4	44.1	40.8	51.1
華碩EN6600GT Silencer/HTD	38.2	42.6	36.8	47.7	38.6	40.6
華碩AX800 Silencer	33.8	37.6	39.6	45.4	45.5	51.2
訊景7600GS靜音版	37	62.3	34.5	53.5	41.6	64.3
技嘉RX13128D-RH	40.2	60.1	36.2	43.3	38.6	49.9
技嘉RX13P256DE-RH	43.2	53.8	NA	NA	NA	NA
藍寶X1600XT Ultimate	37.3	50.2	38.2	48.5	42.5	49.8



HTPC靜音顯卡橫向測試(運行30分鐘3DMark軟件GPU溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	60	69	64	73	73	76
昂達7300GT極速版256M	61	66	58	63	59	64
銘瑄 極光7600GS鉆石D2網吧特供版	68	70	63	64	61	68
華碩EN6600GT Silencer/HTD	72	74	62	65	67	72
華碩AX800 Silencer	NA	NA	NA	NA	NA	NA
訊景7600GS靜音版	88	89	76	84	82	89
技嘉RX13128D-RH	NA	NA	NA	NA	NA	NA
技嘉RX13P256DE-RH	NA	NA	NA	NA	NA	NA
藍寶X1600XT Ultimate	56	63.9	58.6	66	61.7	70



HTPC靜音顯卡橫向測試(運行30分鐘3DMark熱管溫度)
	裸機		機箱內 (24攝氏度)		機箱內 (28攝氏度)
	最低	最高	最低	最高	最低	最高
雙敏PCX7316e Pro冰翼版	41.9	45	32.7	36.8	45.1	46.1
昂達7300GT極速版256M	NA	NA	NA	NA	NA	NA
銘瑄 極光7600GS鉆石D2網吧特供版	NA	NA	NA	NA	NA	NA
華碩EN6600GT Silencer/HTD	35.6	52.4	32.6	35	36.7	44.2
華碩AX800 Silencer	33.1	41.3	35.1	44.2	38.2	49.3
訊景7600GS靜音版	NA	NA	NA	NA	NA	NA
技嘉RX13128D-RH	NA	NA	NA	NA	NA	NA
技嘉RX13P256DE-RH	33.7	41.5	NA	NA	NA	NA
藍寶X1600XT Ultimate	43.2	48.3	45.1	49.1	46.7	48.6

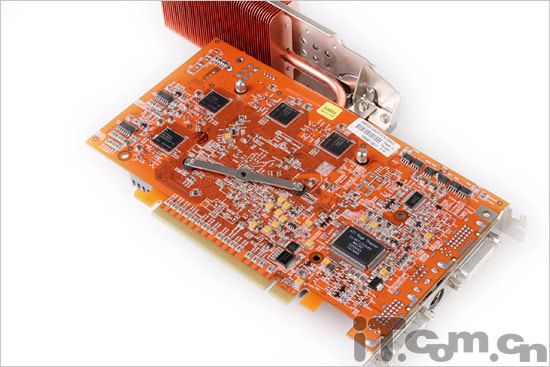

　　跟5分鐘待機溫度時候相比，30分鐘的3DMark測試情況下是完全相同的。訊景7600GS靜音版在這時候證實了我們之前的說法，使用了PCB作為輔助散熱的手段之一。

測試總結

：9款產品經過了以上嚴格的溫度考驗后，我們應該大致得出了目前市面上靜音顯卡的散熱設計方案，就是熱管＋大面積散熱片＋極大化地利用風道的設計，從測試中看到，以上數款產品全部都使用了機箱內部風道設計，這在我們的裸機和機箱內環境測試中可以看到，雖然裸機環境時候環境溫度更低（24攝氏度），不過由于完全沒有風道設計，大部分靜音顯卡都得不到很好的熱交換，導致測試溫度相當高。

　　從測試中我們可以看到，無論是熱管散熱還是單純散熱片散熱的方案，都為了在一個固定的機箱環境中獲得更大限度的熱交換。同時，測試中還發現，由于壓縮成本需要，很多稍為高端的靜音顯卡都使用了熱管散熱方案，一方面可以看到高端熱管解決方案的好處，另一方面，對于中高端產品來說，熱管散熱比起單純散熱片散熱效能將會更高。

　　除了較為常規的熱管散熱和大面積散熱片散熱方案外，在測試中我們還感受到了使用PCB作為整體散熱的好處，一方面除了可以加大散熱面積之外，還能夠給GPU提供更緊密的散熱，眾所周知，與GPU接觸最緊密的就是顯卡PCB電路，因此如果可以使用到這一資源，則能夠為顯卡提供更大的散熱范圍。而且由測試中發現，采用全被動式散熱設計的靜音顯卡，都無法實現更高的核心/顯存頻率，這點很有可能在2006年下半年得到改善，因為我們從其他途徑獲得消息，華碩、技嘉、影馳等廠商將會在今年下半年加大推行靜音顯卡的力度，將會推出以7300GT、7600GS、7600GT、7900GT等多款靜音顯卡，屆時市面上將會有更多的靜音型產品以供消費者選購。那么在選購這些靜音顯卡時候又有些什么需要注意的問題呢？下面一起來看看：

選購靜音顯卡的注意細節

：

　　如果你是初次選購靜音顯卡，那么你就首先要注意自己的需求，因為被動散熱的緣故，很多靜音顯卡都架設了大型的散熱措施，以至于很有可能跟機箱和系統內其他硬件產生兼容性問題，在選購時候不必一味以HTPC標準去選購一款靜音顯卡，不過HTPC的確能夠更迅速地融入各種家用環境中，如果你想購買一款家電式PC，那么HTPC系統是你不二之選。

　　假若你對靜音顯卡的3D性能要求較高的話，那么具備熱管散熱的顯卡將會使你獲得更涼快的機箱內部環境，熱管并不能解決所有的散熱問題，不過卻能夠為顯卡熱交換提供更好的幫助。

　　中高端顯卡，使用更大面積的散熱片當然也是解決中高端顯示芯片發熱大的手段之一，而如果你對對顯卡機箱內部空間要求較為苛刻的話，選擇名牌大廠如華碩、訊景等緊湊型散熱設計的顯卡就能解決你這些問題。

　　當然了，靜音顯卡具備以上兩個條件之后，如果還能更好地利用機箱內部風道的話，那么散熱效能將會更好。

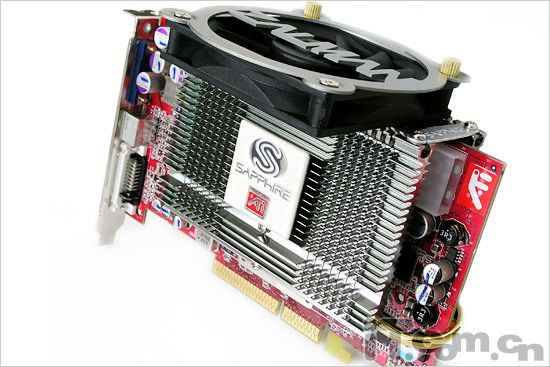

更多藍寶X1600XT大圖

　　不過如果你對HTPC的3D性能要求更高的話，選購更高端的顯卡就是非常必須的事情，這時你可以試著選購一些帶有大口徑風扇的顯卡，這部分顯卡內置了3D性能不錯的圖形核心，其他周邊配置如顯存等都可以達到更高的位置。可是，在選購完這些靜音顯卡之后，我們又如何對緊湊的機箱內部環境進行布置呢？

靜音顯卡使用細節

使用靜音顯卡需要注意的細節：

沒有經過優化的機箱內部異常擁擠

　　由于HTPC機箱內部環境相當緊湊，假若你選購全尺寸的主板、電視卡和高頻內存等硬件的話，那么機箱內部發熱量將會達到空前嚴峻，比起ATX機箱來說，HTPC機箱雖然內部空間緊湊，但是在經過了合理的內部環境布局后，將能夠緩解以上散熱問題。

經過風道優化后機箱環境得到了釋放

優良的機箱風道設計：

　　雖然獲得了更好的機箱內部環境，不過由于靜音顯卡多數依賴機箱內風道設計，所以這時我們需要加強機箱風扇的設置，因為要求靜音，所以機箱內部風扇不能設置過多，常規情況下，一般設置2把左右的風扇即可，一把用于機箱后部排風，另外一把用于機箱前置抽風，用戶可以根據自身使用環境適當增加這個數量，但不宜設置過多風扇：



　　假如在機箱內部，靠近顯卡位置再設置多一把直徑250MM左右的側面板巨型低速風扇，那么對于機箱內所有部件的熱交換都有相當裨益：

　　經過以上數點，近期需要組建HTPC靜音機器的用戶已經獲得了相當多的圖形子系統信息，總的來說，選購時候不外乎適用、合用、好用這三點。最后，希望各位能夠在這個暑假火一把游戲，將HDTV和高質量享受視頻游戲的信念進行到底！
