概述

一、

    ADSL技術的迅速普及，使廣大網民充分享受到了駕駛高速列車網上沖浪的種種便利快捷，但目前人們對ADSL的絕大多數應用，仍停留在瀏覽網頁、傳遞/下載文件、收發電子郵件、網絡游戲等傳統的網絡應用，更多更新的應用亟待我們?nèi)グl(fā)掘。這里我們向大家介紹的一種針對多分支機構基于ADSL傳輸?shù)木W(wǎng)絡視頻應用系統，正是利用ADSL作為一種接入Internet的手段，以此實現視頻信號的網絡傳輸，從而實現廉價且簡單易行的跨地域的網絡視頻管理系統的構建。

    項目概要：該項目的建設規模共涉及分布于華北、華東至華南59個分支機構的監控區域，監控中心及總部位于廣州，每個監控區域2個視頻監控點。要求將監控點攝像頭采集的監控圖像通過網絡實時傳輸?shù)娇偛考氨O(jiān)控中心，監控中心管理人員或企業領導可以遠程調看任一監控點的實時現場圖像，進行攝像機的遠程遙控操作，在需要時，還可以通過本系統進行視頻錄像的查詢。

    該項目的最主要特點為，監控點分布地域廣且分散，要實現這樣的遠程視頻監控，租用專用的通信線路，對于一般用戶顯然是不現實的，值得慶幸的是Internet網絡使距離不再那樣遙遠，寬帶接入技術的發展及廣泛應用，也使得信息高速公路的最后一公里，不再那樣狹窄，這一切為"WebvideoMedia網絡多媒體管理平臺"的視頻應用提供了良好的用武之地。

二、建設目標和建設內容

1、建設目標

     1）  多媒體化：同步、實時傳送需要的視頻圖象及聲音信號；實時采集前端各種傳感器的告警信息，出現告警時，及時給出提示；可根據需要，在前端、監控中心及客戶端分別或同時存儲；

     2）  網絡化：通過LAN/WAN進行多媒體信息的傳輸，本項目為通過ADSL接入Internet網絡；監控現場的視頻與音頻信號匯集到總監控室集中管理，而企業領導或有權用戶可以在任何地點通過Internet，隨時看到監控現場的實時圖像、遙控監控設備、調看錄像文件；

     3）  集成化：已建或待建監控系統可合理集成，避免不必要的資源浪費；

     4）  擴展化：系統具有簡單、靈活地系統擴容和智能化升級功能，方便監控點的不斷擴展；

     5）  安全性：監控信號在進行網絡傳輸時，具有安全加密功能，保證監控信號的準確性。

2、建設內容

    該系統由模擬監控部分（攝像頭、拾音器等）、網絡視頻部分（WebvideoMedia網絡視頻服務器等）、網絡傳輸部分ADSL路由器、WebvideoMedia網絡多媒體管理平臺（管理服務軟件、存儲系統）及客戶端（分控）等共同組成。

    分支機構現場的實際情況通過攝像頭、拾音器及傳感器完成各種信息的采集，監控圖像等信息由WB2000E網絡視頻服務器壓縮、打包處理，經ADSL接入Internet，這些信息通過Internet傳至總部監控中心或領導桌面。根據需要，總部或領導可以在需要時通過訪問WB2000E網絡視頻服務器進行實時監視或調看其內置硬盤或閃存卡所存儲的錄像文件。

ADSL傳輸視頻監控?cái)z像頭的選擇與安裝

    在各分支機構的監控點安裝可變倍變焦的一體化攝像機和355度全方位球型云臺。通過視頻線直接連入WB2000E網絡視頻服務器進行存儲和傳輸。攝像機的安裝選擇監視角度較開闊處。

網絡視頻服務器的選擇與安裝

    WB2000E網絡視頻服務器具有本地存儲功能，用戶可選擇硬盤存儲方式。同時可根據需求選擇是否帶音頻通道。網絡視頻服務器可選擇安放在分支機構監控點附近。

網絡連接選擇

    通過網絡運營商提供的ADSL。

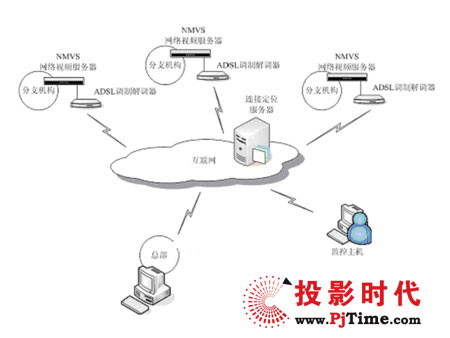

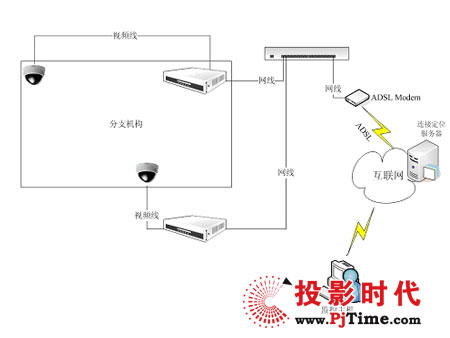

連接示意

幾種基于ADSL接入的視頻應用模式

模式一

    客戶端直接訪問前端視頻服務器，前端每個視頻服務器均配有一個公網固定IP地址，由ADSL橋接方式接入網絡。此種模式簡單穩定，但需為公網固定IP地址支付一定費用。適合于監控點數有限、跨度大、監看人員不多，且對系統穩定性要求較高的用戶。

模式二

    客戶端直接訪問前端視頻服務器，前端視頻服務器通過PPPoE撥號方式由ADSL接入網絡。由于每次撥號后，前端視頻服務器的IP地址都會發生變化，亦即其地址是動態的，解決前端動態IP地址問題，可有以下方法：

    1) 架設DDNS（動態域名服務器），客戶端通過DDNS獲得前端視頻服務器的IP地址。

    2) 客戶端可隨時通過察看前端設備發來的報告自身IP的E-Mail（需設備支持），來獲得前端設備的IP地址。

模式三

    客戶端——中心視頻管理服務器模式。此種模式為，前端視頻服務器首先將視音頻等信息發送給網絡上的中心視頻管理服務器（具有公網固定IP地址），由中心視頻管理服務器完成DDNS及視音頻等多媒體信息的轉發（Relay）工作。該模式依托于WebvideoMedia網絡視頻管理平臺，適合構建大規模或超大規模的網絡視頻應用系統。

四、應用領域

    有分支機構的大型企業、連鎖企業、商業和個人。

五、結束語

    本文僅就基于ADSL的網絡視頻應用，結合一個簡單案例進行了簡要介紹。WebvideoMedia網絡多媒體應用系統，可以通過多種傳輸方式，如Ethernet、WLAN、CDMA、ADSL、DDN及光纖等進行構建，本文在此不再贅述。
