兆科SCTL02集中控制系統主機

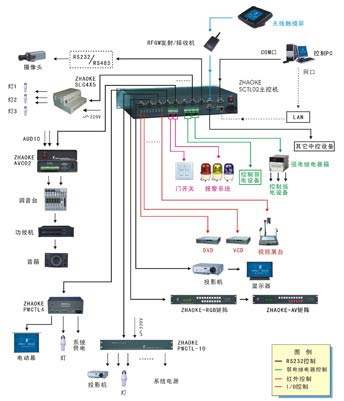

    兆科集中控制系統包括集中控制軟件、手控面板、集中控制器、電源模塊等等。通過集中控制器上的RS232接口聯接控制端設備（PC機、手控面板、觸摸屏等）和被控設備（RGB信號矩陣切換器、視音頻信號矩陣切換器、投影機、展臺等）。以軟件控制為例：將集中控制軟件裝載在控制用PC機上，利用鼠標器在屏幕上點擊軟件按鈕，實現對整個系統的控制。我們只要點擊一個按鈕，即可實現：打開投影機電源、將RGB信號矩陣切換器或視音頻信號矩陣切換器切換到相應的通道上、打開計算機電源、打開視頻展示臺電源、投影機不同RGB通道間的轉換、控制投影拼接墻的拼接與單機狀態、打開功放電源、控制云臺動作、攝像頭變焦聚焦、放下電動屏幕、關上窗簾、關上燈光等動作。

    兆科集中控制主機主要型號為SCTL01、SCTL02、SCTL03、MCTL01型多媒體教室集中控制器等，我們以SCTL02為例介紹

控制輸入：2路RS-232、紅外學習、網絡控制。
控制輸出：8路紅外，8路RS-232，8路開關量/繼電器控制。

紅外遙控載波                      ·38KHZ
數字I/O口電平                     ·TTL
弱繼電器控制輸出              ·DC5V/500mA
可控RS232接口波特率     ·任意
控制方式                              ·RS-232控制、以太網控制
電源                 　　　　　 ·220V /50HZ
體積                 　　　　     ·482×230×67（mm）
功耗                　　　　　  ·5W
重量               　　　　　   ·5Kg
