3、基于單片機的32×8視頻矩陣切換器硬件設計

    視頻監控行業中，信號只經過攝像，傳輸(一般是基帶傳輸)，控制與顯示，且顯示時對圖像的質量要求相對較低，只要能看清，并不作轉播等工作，因此監控行業對視頻切換矩陣的要求是指標低、功能多(能帶云臺控制等)、便于遠程控制。視頻監控系統的矩陣切換系統應包括以下基本功能：視頻信號切換、控制云臺和攝像機鏡頭的動作、可實現遠程控制。 3.1  視頻矩陣切換器基本接口電路

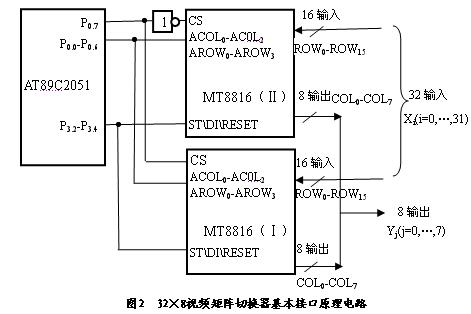

　　32×8視頻矩陣切換器基本接口原理電路如圖2所示。整個視頻矩陣切換器主要由89C2051單片機和兩片MT8816組成。MT8816是MITEL公司生產的8×16模擬開關矩陣，采用CMOS工藝制作。AT89C2051單片機是由美國ATMEL公司推出的高效單片機，它的指令與INTEL公司的MCS-51系列單片機完全兼容，本身帶有2K字節閃速可編程可擦除只讀存儲器，AT89C2051芯片作為微控制器用于對切換矩陣各單元進行切換控制以及用于構成人機界面和構建RS485串行通信接口。

    圖中用P0.0-P0.6作為兩片MT8816的行地址和列地址控制線，P0.7作為兩個芯片的片選信號。P3。2-P3。4分別作為選通脈沖ST、數據輸入DI、復位信號RESET。兩片的ROW0-ROW15都作為輸入，兩片的COL0-COL7依次并聯作為輸出。即32路輸入，8路輸出。

　　實際應用中，視頻矩陣切換器輸入部分加匹配電路，輸出部分加緩沖放大器。這里省略未畫。模擬開關芯片的地址選擇信號依次接單片機的地址線，分別對32路輸入和8路輸出進行譯碼控制。通過數據線DI寫入的邏輯“1”或“0”將決定地址譯碼對應的XiYj(i=0,…,31; j=0,…,7)交叉點開關的通斷，邏輯“1”將其打開，Yj路輸出上就有Xi路輸入信號，反之，邏輯 “0”
