Brillview/BR-VP2000 系列拼接控制器

    在整個大屏幕背投系統中最重要的部分就是多屏拼接器，如果把大屏幕背投系統比喻成一臺計算機的話，顯示單元拼接而成的顯示墻就相當于一個超大面積、超高分辨率的顯示器，而多屏拼接器則相當于主機，主機性能的好壞、處理速度的快慢、控制軟件的操作是否簡便將直接影響到顯示的效果。

　　多屏拼接控制器是高度可靠的多屏控制器，可以驅動由多臺投影機組成的一個統一的虛擬大屏幕顯示系統，用戶能夠在整個大屏幕上根據需要任意縮放窗口。目前，隨著人們對視頻質量要求的提高，大屏幕顯示單元的分辨率也有了相應的提高，不少廠商都能提供1400*1050的高分辯率甚至是1080P的產品，為了順應這種趨勢，我下面就具體介紹一批支持高分辯率的多屏拼接控制器產品。

    Brillview/BR-VP2000 系列拼接控制器是一款性能強大的高端圖像處理設備，能夠在多個顯示終端上同時顯示多個動態畫面，主要用于大屏幕拼接顯示系統，是系統的核心顯示控制設備。

    控制器的靈魂是它的處理能力和穩定性，基于計算機體系構架的傳統控制器發展至今，性能和穩定性完全取決于它所依賴的計算機，不管傳統控制器做多少改良，最多只能算量的積累，難于獲得質的提升。 BR-VP2000 系列拼接控制器，顛覆了傳統控制器設計思路，徹底拋棄了計算機，打破了鎖鏈，得到的是一片全新的應用空間。

    BR-VP2000 系列拼接控制器采用大規模 FPGA 陣列式組合處理構架， 全硬件設計， 無 CPU 和操作系統。控制器集超寬帶視頻信號采集、實時高分辨率數字圖像處理、二維高階數字濾波等高端圖像處理技術于一身，具有強大的處理能力。控制器采用多總線并行處理機制，能從根本上保證對所有輸入視頻進行全實時處理，圖像沒有延遲，無丟楨現象。

    BR-VP2000 系列拼接控制器支持多種視頻輸入模式，包括復合視頻（DVD 或攝像頭信號），計算機視頻（電腦信號 VGA 或 DVI ）等。

    其中，復合視頻，能制式自適應；計算機視頻，能支持目前幾乎所有的常見顯示分辨率，支持包括 4096x1536 、 3072x2304 在內的多種超高分辨率信號，支持用戶自定義信號模式，支持 1080P 高清數字視頻。控制器提供 RGB/DVI 輸出接口，輸出格式和分辨率可選。

    BR-VP2000 擁有多種控制方式，包括面板按鍵、 紅外遙控、 RS232 串口以及以太網遠程控制。

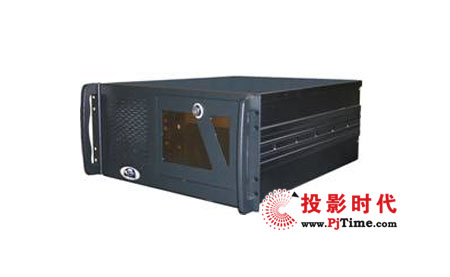

賽麗 eLan 網絡多屏拼接控制器

賽麗 eLan 網絡多屏拼接控制器

 　 賽麗eLan 控制器的結構配置采用最新的 Intel 處理器和專用的 PCI 總線技術。模塊化結構設計，很方便以后的升級擴展。

 　 基于 Windows2000/XP 操作系統和最新的 CPU 處理器（根據當前市場發布的最新 CPU ），配置標準的網絡接口，支持 Windows 網絡和 Unix/Linux 網絡的連接，能同時顯示 Windows 網絡信息和 Unix/Linux 網絡信息，并能夠保證多路網絡計算機工作站的圖形窗口在大屏上同時顯示。

 　 多屏拼接控制器能夠同時輸入并顯示視頻信號、 RGB 信號和網絡計算機信號，所有信號都可以開窗顯示在任意位置、任意縮放、漫游。

 　 控制器提供 16 路視頻輸入接口（標準），支持全制式（ PAL 、 NTSC 、 SECAM ）實時視頻信號輸入，可實現全實時的視頻畫面顯示，高清晰的畫面顯示質量。

 　 多屏拼接控制器當前配置支持 2 路 RGB 信號輸入顯示（選項，可擴充），最高支持分辨率 1600×1200 ， RGB 信號可任意放大、縮小。

 　 系統提供 Windows 網絡工作站的屏幕顯示共享軟件，在任意工作站上安裝軟件的服務端后，可以實現工作站在大屏幕的共享顯示，并且通過網絡共享顯示，用大屏幕控制器的鼠標和鍵盤可以對工作站進行協同操作。

 　 控制器支持網絡分控和多用戶操作，用戶既可用單一的鼠標或鍵盤對投影機進行操作，通過軟件設置操作員也可以利用各自工作站的鼠標、鍵盤控制大屏幕系統，進行各項的遠程操作，實現交互式的遠程控制。

 　 網絡上的計算機圖形窗口可跨屏、拖拽、移動、縮放、在屏幕拼接處自動處理光標。

 　 具有 2 路網絡接口（ 2×10/100M ，標準配置），支持 TCP/IP 、 X11 、 X-Windows 等所有標準的網絡協議，可同時連接屬于不同網段的網絡，增強了系統可靠性。

　　系統具有多個 PCI 插槽，可以方便系統的擴充。用于插入網卡擴展網絡接口或插入專用圖像處理卡擴展 RGB 輸出通道數量。

　　備份電源系統（ 1 ＋ 1 電源模塊），可支持熱插拔、熱更換，以及高速硬盤系統（ 80G ），提高系統高可靠性。

　　配置冗余風扇，以保證系統工作在合適的溫度范圍內。

　　標準 19” 機箱，可置入標準機柜中。

三菱顯示墻控制器 VC-MK3000

    顯示墻多屏拼接控制器VC-MK3000系統是由兩部分組成的，一是顯示計算機基礎畫面和數據的Base Processor部分，用來控制多屏拼接使其形成一個像單屏一樣能顯示高分辨率圖像的邏輯屏幕，二是在屏幕上任意位置可顯示任意大小漫游圖像的Graphics Insertion Processor(GIP)部分，它是由外部VIDEO信號及RGB信號所形成的影像數據而來的，這兩部分相互聯結形成顯示墻控制器的完整功能。這兩個部分的設計既能提供極其高質量的圖像和視頻性能，又能保證其高速處理性能，還有很強的擴展性。

VC-MK3000多屏拼接控制系統的關鍵特性：

    1.高實時圖像疊加

    可以實時地開窗漫游顯示高畫質圖像，并且刷新率不會有損失，可以更好地表現連貫的動態圖像, 而且無論漫游窗口數量多少以及顯示尺寸大小都可以實時顯示高畫質圖像。即使顯示跨屏漫游圖像也能確保窗口內畫質和分辨率的均一性，并且能確保窗口內動態信號的同步，自然地展現渾然一體的圖像效果。

    原來的顯示墻控制器是采用PCI等基于計算機的總線(BUS)設計，在這種情況下接在存儲器上所有的周邊裝置都可以共享BUS，其結果是控制室的監控環境經常會因為需要對應大量的影像數據或者圖像數據的顯示而漏洞百出，并且刷新率降低，畫質變差等現象也隨之出現。

    VC-MK3000(GIP)擁有輸入傳送帶寬為2.4Gbps的圖像數據專用總線，不和其他裝置共享，確保了輸入通道的帶寬。這個輸入BUS為了顯示漫游圖像，選擇最適合動態的通道，用母板上的超寬帶幅開關連接各個輸出。這個超寬帶幅開關具有同時處理76.8Gbps龐大的輸入數據的能力。采用這個技術，無論顯示墻的大小、RGB顯示和視頻窗口的數量多少以及顯示尺寸大小，都可以實時顯示高畫質圖像，并且刷新率不會有損失。

    2.遠程多鼠標，滾動信息條功能(可選配套軟件功能)

    三菱顯示墻VC—MK3000控制軟件增強功能。它可以向大屏幕發送操作終端的光標，這樣就能在自己的座位上直接操作大屏幕上的窗口。它也可以同時發送多個終端的多個光標，為協調操作提供了條件最后還要介紹獨特的滾動條功能，在操作終端輸入的滾動條文件可以添加滾動等效果，然后再大屏幕上顯示出來。

    3.與三菱顯示墻箱體高度兼容與配合

    三菱VC-MK3000多屏拼接控制系統向您提供使業務形態大為改觀的解決方案，它可以輸入各種各樣的信息，在大屏幕上顯示圖像、文字等信息，把大屏幕從單純的“觀看型大屏幕”轉變成有效利用大屏幕的能夠綜合監控的“操作型大屏幕”。

    4.無限數目的輸入／輸出信號擴展

    通過多個VC—MK3000級聯，實現沒有輸入/輸出信號數目的限制。

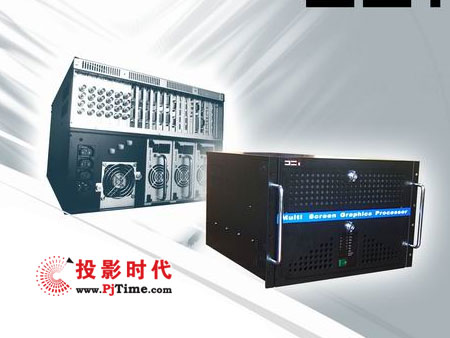

DET DMS 5000Series多屏圖像處理器

    DET DMS 5000系列多屏拼接處理器，它能對輸入到處理器的多路視頻信號、RGB信號、網絡上的計算機信號進行分別處理顯示，支持每屏從640*480至1600*1200。通過DET DMS 5000系列圖像拼接處理器，把輸入到大屏幕的信號，通過分段分割特別處理在N個等離子顯示單元上拼接成一個完整的邏輯畫面，方便電子地圖及其它信息以完整的形式顯示出來。

    DMS 5000系列采用兩項先進的大屏幕顯示技術（視頻窗口）和（虛屏技術），可以在大屏幕顯示墻上以任意位置，任意大小開窗口顯示多路視頻圖像和整幅完整的計算機及網絡拼接圖像，由于采用了虛屏技術，所有的視頻窗口，圖形窗口，文本窗口可以在整個顯示墻上任意拖動，任意縮放。將某一路圖像信號送入專用的外置圖形拼接處理器，通過內部的模擬數字切換后，利用專用軟件分區域切割，再經數字/模擬轉換后，輸出多路（分區域）圖像信號送入各區域等離子單元顯示大幅拼接圖形。作用是將單個等離子單元不能顯示的大幅畫面通過多臺等離子單元拼接完成大幅畫面顯示。

    DET DMS 5000系列多屏圖像拼接處理器消除了為支持RGB和計算機應用程序所需的接線器和多處理器，簡化了操作并降低了成本。只需將信號源插到位于后部的端口，就可迅速完成安裝。此外，與 RGB 和視頻窗口一樣，可以瀏覽實際上無限多個本地應用程序窗口和局域網應用程序。這個精巧的、完全集成的系統用起來既穩定又直觀。 機架安裝式MSP-23F09系列產品使用熟悉的 Windows XP 界面。全中文控制界面，通過簡便易用的界面，用戶能夠在屏幕上創建和調整 RGB 和視頻窗口，將當前的系統設置保存為一個文件，并可隨時調用它。

Jupiter Fusion 980

  Jupiter Systems只做指揮、控制用的拼接墻控制器。由于產品專一，因而可提供高質量、價格優惠、性能很好的產品。Fusion 980顯示墻控制器是Jupiter公司針對要求24/7工作環境的高端用戶的最終解決方案，它提供完美的視覺效果、靈活的操作和無可挑剔的配置。

    Fusion 980 顯示墻控制器可以結合所有可視的數據源以可移動、可縮放的窗口的形式在虛擬墻上顯示出來，顯示設備包括：監視器、LCD、等離子屏、投影機、背投系統等，信號源包括本機應用、網絡應用以及直接的視頻和RGB輸入。每個輸出通道640x480到1600x1200像素(1280x1024 數字最大) ,所有的信號源都由直觀和協調的軟件界面提供完整的控制。

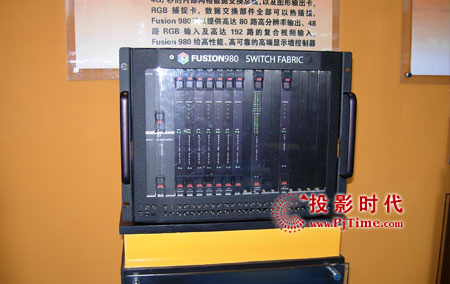

Jupiter Fusion 980

    Fusion 980的核心是極具藝術創想的底板系統交換架構。傳統的總線結構，例如PCI總線，資源被所有的外圍連接所分享，從而使控制室環境下的大量的數據和圖像傳輸受到制約。 Fusion 980 的底板系統交換架構為它15個外圍插槽每個都提供高達4Gb/s 的傳送帶寬。外圍的板卡通過Fusion 980底板連接到擁有極高帶寬的交換架構卡上，從而確保數據通過最佳的路徑傳輸，提供快速優質的畫面。通過增加可選的串行開關卡，數據帶寬可提高到令人驚訝的每槽8Gb/s ，不管顯示墻的尺寸大小都能保證RGB、圖形和視頻的快速和流暢并確保系統連續工作。

    Fusion 980 適用于網絡操作中心(NOC)、公共控制中心、智能交通管理中心、處理中心、民用或軍事監視系統、呼叫中心、金融管理中心、視頻會議室等。

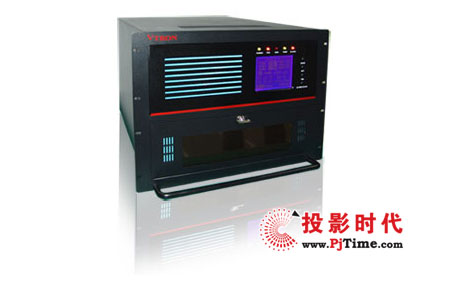

威創 Digicom 8000Plus 多屏處理器

威創Digicom8000Plus多屏處理器

   Digicom8000Plus系列多屏處理器是一款功能強大并具有極佳性價比的UNIX平臺處理器，用于高清晰顯示拼墻系統。它運行在LinuxRedHatV9.0（或更高版本）操作系統下，提供大幅面高分辨率的X-Window圖形顯示環境，使活動Video、RGB信號和來自網絡的計算機桌面或窗口等各種類型的圖像信號均可以在顯示拼墻上完美重現。

特點與優勢：

• 單一邏輯屏：
  單機箱的輸出顯示驅動通道可達8路，所有顯示信號形成一個高分辨率無縫單一邏輯屏。各種活動Video、RGB信號和來自網絡的計算機桌面和窗口等各種類型的圖像信號可在高分辨率無縫單一邏輯屏上以窗口方式任意位置顯示，并可自由移動、任意縮放。

• 活動Video輸入顯示：
  支持多達32路（可級聯擴展）活動Video輸入顯示，能以窗口方式完全實時顯示NTSC/PAL/SECAM等多種制式的Video信號。

• 高分辯率支持RGB輸入顯示（選件）：
  可選配各種類型RGB輸入板，支持開窗口顯示2至8路RGB輸入信號，并可同時顯示8路RGB信號窗口。采用VTRON獨有的顯示技術，RGB輸入分辨率和窗口顯示分辨率均可高達1600x1200（無壓縮顯示）。RGB窗口可在全屏任意移動、縮小、放大直至滿屏。

• 網絡功能：
  支持以太網接口，支持TCP/IP等常用網絡協議。允許通過網絡來訪問和控制，同時又不改變現有網絡環境。

• 超大邏輯屏系統：
  采用大型主從式處理器結構與VTRON特有的VlinkExpress技術相結合，組成超大規模拼接墻處理器，可驅動高達256個顯示通道，作為一個完整單一邏輯屏使用。全屏高分辨率圖顯示，刷新速度可達到小型單處理器拼接系統的速度，滿足實用要求。網絡、RGB、Video窗口可在全屏上任意位置、以任意大小的尺寸開窗顯示。
  兼容32位Windows應用，支持多種語言顯示。

• 跨平臺顯示：
  借助VTRON公司開發的VLink等軟件，Windows系列網絡操作系統的圖形桌面可在全屏以窗口形式顯示。通過X-Window顯示方式，全屏可作為UNIX系統的虛擬屏使用,使相聯網上的UNIX應用可在全屏任意位置以任意大小的窗口形式顯示。

• 大屏幕顯示拼墻應用管理系統軟件（選件）：
  支持VTRON公司開發的VWAS等大屏幕顯示墻應用管理系統軟件。VWAS軟件通過網絡分布式系統結構，支持多個網絡客戶端同時連接和控制操作，提供友好而簡便的人機界面，使得對顯示拼墻的操控非常方便快捷，功能得到更大的發揮，并為用戶的二次開發提供接口。

• 兼容性：
  兼容各種UNIX應用，支持多種語言顯示。

• 高可靠性：
  擁有1+1系統備份功能和２+1熱插拔真冗余電源
