近日，廣州Creator快捷推出一款MATRIX OFM0808-A 光纖矩陣切換器。OFM0808-A是一款采用光纖傳輸，支持8路音視頻信號輸入/輸出的音視頻矩陣切換器。可將輸入8路光纖信號同步或異步快速切換一路或多路通道輸出。

Creator快捷MATRIX OFM0808-A 光纖矩陣切換器

OFM0808-A產品特性：

·支持8路光纖信號輸入，8路光纖信號輸出。
·光纖輸入。輸出接口采用多模LC型接口。
·光模可插撥，用戶可根據需要，更換光模。
·音頻型號類型有；立體聲、平衡或非平衡接法。
·視頻帶寬：165MHz，數字接口帶寬：1.65GHz。
·提供獨立的光纖和音頻平衡/非平衡輸入，輸出端子。
·每路光纖分量信號和音頻信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖象和聲音信號能高保真輸出。
·帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入。
·具備RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。

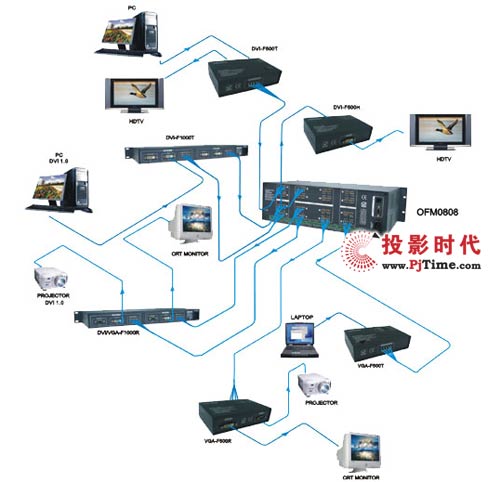

系統連接圖

技術參數

光纖
  中 心 波 長 ： 850nm
  帶       寬 ： 165MHz，全數字
  最大支持分辨： 1600X1200@60
  相對噪聲強度： 116 DB/Hz
  回 波 損 耗 ： ≤ 10dB
  最大傳輸廷時： 5nS(±1nS)
  切 換 速 度 ： 200ns(最長時間)
  信 號 類 型 ： 符合IEEE802.3z中1000BASE_LX光連接規范信號

光纖輸入
  接         口  ： 多模LC型接口
  光  纖  類  型  ： 850nm Multi Mode
  光接收靈敏度    ： - 23dBm平均光功率@850nm
  輸入光調制幅度  ： ≤ 15μW
  建議最大輸入距離： 小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材）

光纖輸出
  接          口  ： 多模LC型接口
  光  纖  類  型  ： 850nm Multi Mode
  發  射  功  率  ： -9.5 ～ -3dBm平均光功率@850nm
  輸出光調制幅度  ： 180μW
  建議最大輸出距離： 小于300米，在1600X1200@60時（推薦使用認證過的光纖專用線材）

音頻信號
  輸入/輸出接口  ： 5位3.8mm帶栓螺絲接口
  增           益： 0dB
  頻   率  響  應： 20Hz ～ 20kHz,
  總諧波失真+噪聲： 0.03%@1kHz（額定電壓下）
  信 噪 比 (S/N) ： > 90dB
  立體聲分離度   ： > 80dB@1kHz
  共態抑制比(CMRR)： > 75dB@20Hz
  信  號  類  型 ： 立體聲，平衡或非平衡接法
  阻          抗 ： 輸入：>10kΩ(平衡或/非平衡接法)
                      輸出：50Ω(非平衡接法)，100Ω(平衡接法)
  最大輸入電平   ： ±19.5dBu,(平衡或/非平衡接法)
  增  益  誤  差 ： ±0.1dB
  最大輸出電平   ： +19.5dBu,（平衡或/非平衡接法）

控制種類
  串行控制接口  ： RS-232,9-針母 D型 接口
  波特率與協議  ： 波特率：9600，數據位：8位，停止位：1，無奇偶校驗位
  串行控制口結構： 2=TX,3=RX,5=GND
  以太網控制接口： RJ-45母接口（可選控制接口配件）
  以太網控制協議： TCP/IP
  以太網控制速率： 自適應該10M或100M,全雙工或半雙工
  控 制 程 序   ： 《SWITCH 2.0》

規格
  電         源： 100VAC～240VAC,50/60 Hz國際自適應電源
  溫          度： 儲存、使用溫度：-20º ～ +70ºC
  濕          度： 儲存、使用濕度：10% ～ 90%
  機箱尺寸： 480（L）X260（W）X133（H）
  產  品  重  量： 4.5kg
  平均故障間隔時間： 30,000小時
  質          保： 1年免費保修，終生維護
