近年來，在飛機場、火車站、地鐵站、高級樓群、高級小區、會展中心等現代建筑設施中均可以在顯眼的位置找到信息發布的廣播設備，這些設備的重要組成部分就是多媒體信息發布系統。目前多媒體信息發布系統的種類很多，按信號傳輸方式可以分成：模擬信號發布系統、數字信號發布系統、網絡數字信號發布系統等等；按圖像清晰度來分有： AV信息發布系統、VGA信息發布系統、DVI和HDMI信息發布系統等等，最常見的是高清VGA信息發布系統。使用雙絞線為傳輸介質的高清VGA多媒體信息發布系統既有模擬技術，又有數字技術，是一種性價比很高的一種方式，由于圖像質量好，又便于綜合布線，現在的應用非常廣泛，比如深圳火車站、廣州火車站、深圳移動、北京上海深圳等各大城市的茉莉花、香格里拉等高級（五星級）酒店紛紛采用優特普的雙絞線傳輸設備就是一個很好的例證。多媒體信息發布系統一般分為兩部分，其一為硬件部分，主要用于構建硬件平臺，組成部分為信號播放設備如電腦主機、信號顯示終端如液晶電視、傳輸設備、傳輸線纜等；其二為軟件部分，組成部分為信息管理平臺。

    一、優特普雙絞線傳輸設備（硬件部分）

    優特普高清VGA雙絞線音視頻傳輸器系列是具有長距離驅動能力的高品質音視頻信號傳輸設備，廣泛應用在液晶、等離子平板多媒體廣告工程中。優特普可以為客戶提供單路、4路、8路16路甚至更多路的發射設備，這些發射設備與多個單路雙絞線視頻接收設備UTP801AR配對使用，可以將一個信號源分散傳輸到工程中的各個點上，高清晰完美地顯示信號內容。優特普在發射器和接收設備上各做了一個分配，使一套單路的設備可以同時驅動3臺顯示設備（發射器的分配可以用來監視、監聽，接收器可以連接兩臺顯示設備，連接的VGA線控制在35米內）。UTP80X系列傳輸設備可將電腦主機輸出的RGBHV形式VGA、SVGA、XGA、SXGA、WXGA(16:9)、UXGA等信號，通過非屏蔽五類及五類以上雙絞線（CAT5/5E/6）平衡傳輸，高保真地傳輸300米，如果加上中繼設備傳輸距離可以延長到600米，傳輸后的視頻效果沒有重影、沒有拖尾、畫面清澈如初，（布線時必須聯系優特普技術部門確認）。

優特普高清雙絞線VGA音視頻發射器－UTP8XXAT

    一、

    優特普高清雙絞線VGA音視頻發射器目前共有單路發射器UTP801AT、四路發射器UTP804AT、八路發射器UTP808AT和十六路發射器UTP816AT，它們的性能相同，最大的不同點就是發射的路數不同。

    產品特點：
    1－－傳輸實時，信號在傳輸過程中與電腦播放完全同步，沒有延時現象。
    2－－圖像清晰，圖像的清晰度可以達到1600×1200
    3－－布線簡便，使用非屏蔽超5類網線做傳輸介質，布線簡單。
    4－－傳輸距離遠，傳統VGA信號配合優質的線材也只能傳輸到65米，通過優特普雙絞線傳輸器可以將高清VGA信號傳輸到300米以上，畫質仍然可以達到優秀以上。
    5－－帶寬大，優特普高清VGA雙絞線傳輸設備采用350M高帶寬處理芯片，能讓畫質真正達到高清。


    1、UTP801AT

    UTP801AT有一組VGA信號+音頻信號輸入口，一組VGA信號+音頻信號輸出口，以及一個RJ45的輸出口，因此UTP801AT既可以支持本地信號顯示的要求，又可以將一路高清信號經過RJ45端口通過非屏蔽超5類網線傳輸到300米的地方。UTP801AT可以由標配的電源適配器供電，也可以選用USB供電。

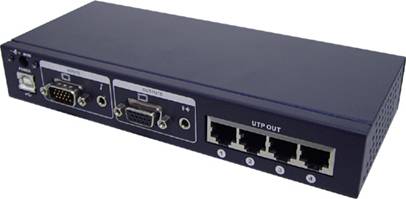

2、UTP804AT

    UTP804AT有一組VGA信號+音頻信號輸入口，一組VGA信號+音頻信號輸出口，以及4個RJ45的輸出口，因此UTP804AT既可以支持本地信號顯示，又可以將4路高清信號經過4個RJ45端口通過4根非屏蔽超5類網線傳輸到300米的地方。UTP808AT可以由標配的電源適配器供電，也可以選用USB供電。

    3、UTP808AT

    UTP808AT有一組VGA信號+音頻信號輸入口，3組VGA信號+音頻信號輸出口，以及8個RJ45的輸出口，因此UTP808AT既可以支持3路本地信號顯示，又可以將8路高清信號經過8個RJ45端口通過8根非屏蔽超5類網線傳輸到300米的地方。UTP808AT的外觀是一個標準的1U機架結構，提供3組本地信號輸出的端口是為了解決多個發射器級聯而設計的，由于現實中有多路數要求的環境很多，提供多個級聯端口就可以把多臺發生設備串聯起來，組成一個較大的信息發布平臺網絡。UTP808AT的供電方式是內置的電源，由外部直接接入220V的電源即可。

    4、UTP816AT

    UTP816AT與UTP808AT在外部結構上基本相同，有一組VGA信號+音頻信號輸入口，3組VGA信號+音頻信號輸出口，不同的是UTP816AT有16個RJ45的輸出口，因此UTP816AT既可以支持3路本地信號顯示，又可以將6路高清信號經過16個RJ45端口通過16根非屏蔽超5類網線傳輸到300米的地方。UTP816AT的外觀是一個標準的1U機架結構，提供3組本地信號輸出的端口是為了解決多個發射器級聯而設計的，由于現實中有多路數要求的環境很多，提供多個級聯端口就可以把多臺發生設備串聯起來，組成一個較大的信息發布平臺網絡。UTP816AT的供電方式是內置的電源，由外部直接接入220V的電源即可。

高清雙絞線VGA音視頻接收器－UTP80XAR

二、優特普

    高清雙絞線VGA視音頻接收器UTP801AR要與高清雙絞線VGA視頻發射器配合使用，傳輸距離為300米。UTP801AR一般是安放在顯示端，顯示設備的VGA信號線和音頻信號線直接連接在接收器的對應端子上。

三、工程示意圖

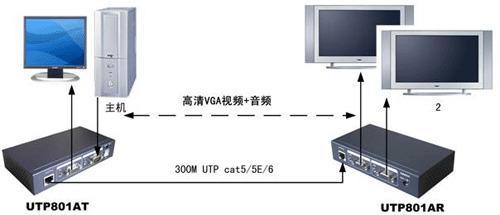

    單路VGA視頻傳輸器UTP801AT+UTP801AR

    多路VGA視頻傳輸器UTP816AT+UTP801AR

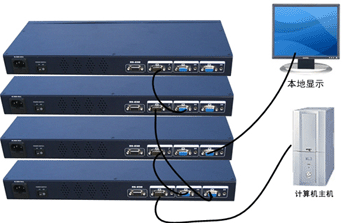

    多路VGA視頻傳輸器級聯背面示意圖：

視頻圖像效果

四、

    優特普產品干擾抑制及抗電磁輻射能力較強，既可以在各種干擾情況較復雜的環境里使用，又不對外界產生電磁干擾，是相當環保的產品。同時，優特普VGA視音頻傳輸設備使用的傳輸介質為五類或五類以上非屏蔽雙絞線（普通網線），這種線在工程中使用極為廣泛普及，布線方便簡單，可以最大限度地簡化工程布線，該設備讓立體聲音頻和視頻共纜傳輸，因而十分經濟。與傳統視音頻傳輸方案相比，采用雙絞線視頻傳輸器可以極大地降低成本，提高性能；與其他同類產品相比，優特普科技產品為工業級產品，性能更強，穩定性更好，性價比優勢更為明顯。UTP產品展現給您的，是最優異的效能表現。

【產品顯示效果技術分析】

測試環境

測試源：DisplayMate VGA信號測試源
清晰度：1024×768@75Hz
傳輸距離：300米（CAT-5E）
以下提供圖像質量傳輸測試，其他技術參數參考公布的技術參數信息。
清晰度還原測試
測試圖像的清晰度，通過水平和垂直信號的測試。

序號    測試內容    測試圖    結果
1    5組垂直分辨率測試         可分辨
2    5組黑白間隙測試         可分辨
3    5組水平分辨率測試         可分辨
    垂直水平分辨率綜合測試         可分辨


灰度級還原測試

反映圖像細膩程度的技術參數，灰度分辨級別越高，越能顯示生動圖像效果。

序號    測試內容    測試圖    效果
1    16級對比度測試         可明確分辨
2    彩色（基色）灰白64灰度級測試         可明確分辨
3    彩色灰白64灰度級測試         可明確分辨

失真度還原測試

反映圖像的還原程度的重要參數，檢測圖像是否變形（變大，變小，直線變為曲線，整屏上下左右圖像顯示的一致性）。

序號    測試內容    測試圖    效果
1    邊緣范圍測試         整屏顯示，無大于和小于屏幕現象
2    曲度失真測試         方正明確，沒有曲線現象

色彩還原測試

主要測試視頻VGA信號基色RGB通過傳輸到達目的地的時間延時的一致性，以確保圖像質量。

序號    測試內容    測試圖    效果
1    垂直RGB三基色延時測試         傳輸距離大于200米后，距離越長有色彩錯位現象。通過補償沒有色彩錯位現象。
2    水平RGB三基色延時測試         和傳輸距離無關
3    暖色調色彩測試         一致性好
4    冷色調色彩測試         一致性好

綜合還原測試

綜合測試分辨率，灰度級，色彩還原，圖像還原的測試

測試內容    測試圖    效果
綜合測試分辨率，色彩，圖像失真和灰度級等         與信號源一致
