CREATOR RGB128x128矩陣受行內人士一致好評

    在ISC2007展會上，CREATOR向觀眾展出了超大型的RGB128x128矩陣切換系統。該系統采用分箱式設計，把R、G、B、H、V和音頻分箱體設計，獨立電源系統、獨立切換，在大量信號交換及防止串擾方面，具有相當好的效果，設計思路成熟，受到了行內人士的一致好評。

    CREATOR 128系列大型矩陣，除了保留串口、紅外等控制方式外，還采用了6.4英寸的可編程觸摸屏作為操作面板，用戶可以通過編程軟件，進行操作介面的編程，使操作更為人性化。









CREATOR  RGB128x128矩陣切換器描述：

    獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，實現邏輯矩陣功能，任意選擇搭配輸出切換。使信號傳輸衰減降至最低，使圖像信號能高保真輸出。

    采用性能極高的專業矩陣處理芯片，自帶緩沖，輸出更加穩定，圖象清晰無重影，內嵌智能控制及管理軟件，提供RS232控制接口，方便用戶進行控制軟件的二次開發。

    提供聯網接口，可以讓多臺RGB矩陣串聯使用，以擴充多路端口。同時具有手動面板控制功能，掉電現場保護功能，保證切換記憶。另外可添加紅外控制器，使用遙控控制。

    PRO超寬頻采用增益補償技術、同步信號校正技術，切換更快，圖象無閃爍。使用新的控制摸式和材料制造，具有LCD顯示功能、快捷選擇功能及存儲功能，外型更加美觀，控制更加方便，穩定。可以方便與個人電腦、遙控系統或各種遠端控制設備配合命使用。

CREATOR  RGB128x128矩陣切換器產品特性：
1. 內嵌10.4觸摸屏，支持全功能觸摸屏操作；
2. 65K真彩TFT LCD觸摸顯示屏，800x600像素分辨率，背光為亮熒光；
3. 觸摸屏界面可編程，支持圖形、文字、3D動畫、3D按鍵等，聲音可編程；
4. 兩路獨立電源，均采用良好的電源保護電路，提高穩定性；
5. 擁有現場斷電保護功能，斷電后可記憶原有的信號通道；
6. 支持快速切換操作；支持密碼保護及運行狀態臨監測；
7. 支持信號類型：RGBHV、RGBS、RGsB、RsGsBs；
8. 采用增益補償技術和同步信號校正技術，確保更快切換速度和無閃爍圖像質量；
9. 帶寬：450MHz（-3dB),支持 1920x1440@75分辨率；
10. 支持音視頻同時或獨立切換功能；
11. 支持音頻信號類型：立體聲、平衡及非平衡接法信號；
12. 具備RS232、DB9Pin控制接口，可配合PC、中控實現穩定、方便的控制功能。

CREATOR RGB128技術參數與連接圖

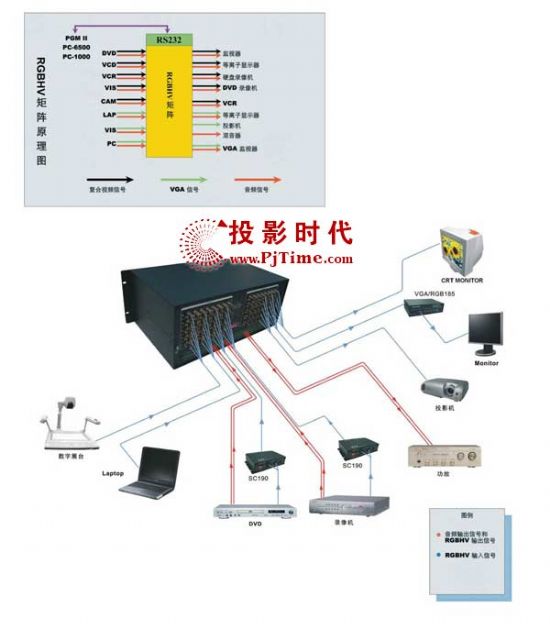

CREATOR RGB128大型矩陣切換器 系統連接圖

CREATOR RGB128大型矩陣切換器技術參數

視頻:
  增        益： 0 dB
  帶        寬： 425MHz (-3dB),滿載
                   0 -10MHz: ≤ +/-  0.1dB
                   0 -130MHz:≤+/-  0.4dB
  多通道對一通道串擾和： -55dB @105 MHz,
  微分相位I/0S： <1.28度，3.58MHz
  微分相位誤差： 0.1%, 3.58-4.43MHz
  微分增益誤差： 0.1度, 3.58-4.43MHz
  最大傳輸延時： 5nS(±1nS)
  切 換 速 度 ： 200 ns(最長時間)
  信 號 類 型 ： RGBHV，RGBS， RGsB， RsGsBs， 高清晰度電視（HDTV）， 成分視頻，S-video， 復合視頻（信號）

視頻輸入:
  接    口：  64（32）X5BNC母接口
  信號強度： 1V p-p  Y成分視頻、S-video，復合視頻； 0.7V p-p  RGB（電腦信號）；0.3V p-p  R-Y 與B-Y成分視頻、S-video
  最小/最大電平模擬信號： 0.5V ~ 2.0V p-p
  阻    抗： 75 Ω
  回波損耗： -30dB@5MHz
  最大直流偏置誤差： 15mV

視頻輸出:
  接    口： 4X5—128X5路BNC母接口
  最小/最大電平：  2.0V p-p
  阻    抗： 75 Ω
  回波損耗： -30dB@5MHz
  直流補償： 最大±5mV

同步信號:
  輸入/輸出信號類型： RGBHV, RGBS, RGsB, RsGsBs,
  輸入電平： 0.5V- 5.0V p-p,: 4.0V p-p 正常
  輸出電平： AGC-TTL: 5Vp-p, unterminated
  輸入阻抗： 510 Ω
  輸出阻抗： 75 Ω
  極    性： 正或負（與輸入完全一致）

音頻信號:
  輸入 / 輸出接口： 2--128路5 位3.8mm帶栓螺絲接口
  增           益： 0dB
  頻  率  響   應： 20 Hz ~ 20 kHz,
  總諧波失真+噪聲： 0.03% @ 1 kHz （額定電壓下）
  信噪比  （S/N）： >90dB
  立體聲分離度   ： >80dB @ 1 kHz
  共態抑制比（CMRR）：  >75dB @: 20 Hz ~ 20 kHz
  信  號  類  型 ：  立體聲，平衡 或不平衡接法
  阻           抗：  輸入：>10 kΩ（平衡或/ 不平衡接法）輸出：50 Ω （不平衡接法）, 100 Ω（ 平衡接法）
  最大輸入電平   ： +19.5dBu, （平衡或/ 不平衡接法）
  增  益  誤  差 ： ±0.1dB
  最大輸出電平   ： +19.5dBu, （平衡或/ 不平衡接法）

控制種類:
  串行控制接口  ： RS-232, 9-針母 D型 接口
  波特率與協議  ： 波特率：9600, 數據位：8位,  停止位：1, 無奇偶校驗位
  串行控制口結構： 2 = TX, 3 = RX, 5 = GND
  控  制  程  序： 《Switch 2.0》

規格:
  電    源： 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
  溫    度： 儲存、使用溫度: -20° ~ +70°C
  濕    度： 儲存、使用濕度:10% ~ 90%
  機箱尺寸： 訂購
  產品重量： 訂購
  平均故障間隔時間  30,000 小時
  質    保：  1年免費保修,終生維護
