LCD背投影顯示單元

    LCD投影技術是自90年代起，由日商主導的投影技術，其顯影原理類似幻燈機，系藉由高亮度鹵素燈泡，照射LCD面板，再將影像穿透面板后，經過投射鏡頭組的聚焦及放大影像后，投射于屏幕上顯示影像。

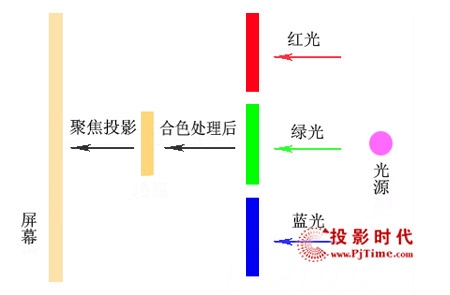

    LCD背投影顯示單元中的投影機按照液晶板的片數分為三片式和單片式。目前，三片式投影機是液晶板投影機的主要機種，其原理示意圖如下：

    三片式LCD板投影機原理是光學系統把光源發射的強光通過分光鏡形成R、G、B三束光，分別透射過R、G、B三色液晶板；控制信號源經過A/D轉換調制后，加到液晶板上，通過控制液晶單元的開啟、閉合，從而控制R、G、B三色光路的通斷，然后三色光經過合色光路，在合色棱鏡中匯聚，最后經透鏡投射后，在屏幕上形成彩色圖像。

LCD背投影顯示墻的優缺點

    采用LCD投影技術的投影機分辨率、清晰程度較高，但在亮度的均勻性和壽命上相對弱一些，造價比DLP要低。但由于其不能7x24小時不間斷連續工作、維護費用高、光效利用率低等問題，它的開機預熱和關機后散熱都需要時間，不能做到CRT背投那樣隨開隨關。因而在專業背投領域很少應用。目前 ，LCD(Liquid Cristal Display)技術的核心主要集中于SONY和EPSON兩家，產品在商用投影機(前投)領域應用廣泛。
