快捷VGA光纖接收器

    在多媒體應用系統中，往往需要把模擬計算機顯示信號送到遠處進行處理。這為工程應用帶來了很多難解決的問題，其中最為突出的問題有：一、由于電纜對信號的高頻部分損耗太大，信號帶寬又很高，造成遠處收下信號模糊；二、因很難保證R、G、B三路信號的傳輸延遲一致， 因而造成遠處收到的信號出現分色現象；三、由于信號模擬傳輸，很難保證整個傳輸過程中的信號匹配，因此造成遠處收到的信號產生重影和拖尾；四、在長距離傳輸距情況下，很難消除系統中的地電位差，容易造成遠處收到的信號出現網紋干擾；
VGA-F500T/R光纖收發器和相應的光收發系列產品就是專為解決這類工程問題而設計的。

    在系統工程中，VGA-F500R和DVI-F500T成對出現，配合使用，不過為了便于觀看的方便，我們在這里先介紹接收器VGA-F500T。

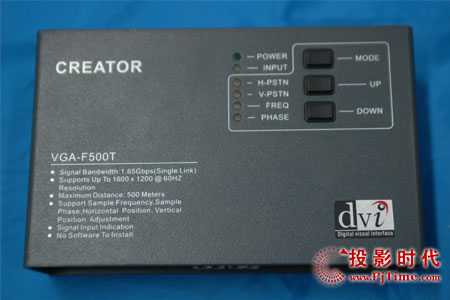

Creator快捷VGA光纖發送器VGA-F500T 操作面板與指示燈

    操作按鈕有3個：Mode、Up和Down。模式有H-PSTN、V-PSTN、FREQ和PHASE。Up和Down按鈕的最用是根據選擇的模式來定的，操作時，先通過按Mode按鈕選擇需要調節的模式（相應指示燈會亮），然后再按Up上（左）或Down下（右）調節按鈕，操作非常簡單方便。指示燈除了4個模式指示燈外，其上面還有Power和Input，如果通電了Power會變亮，如果輸入端口接通了信號，Input指示燈會亮。這些指示燈能讓用戶非常清晰的看到當前機器的運行狀況。

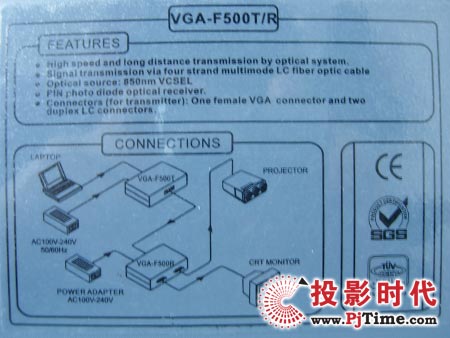

快捷VGA光纖發送器VGA-F500T 連接示意圖

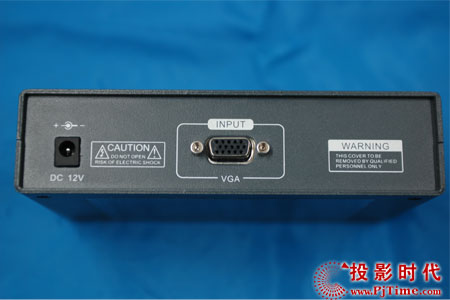

快捷VGA光纖發送器VGA-F500T 之VGA輸入端口及電源接口

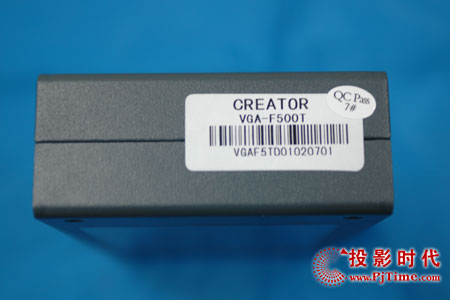

快捷VGA光纖發送器VGA-F500T 商標

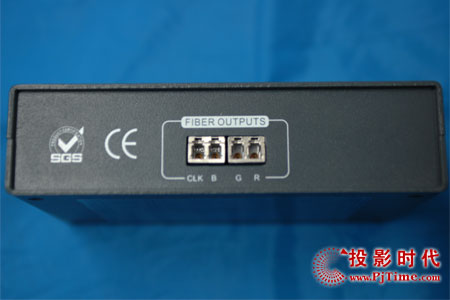

快捷VGA光纖發送器VGA-F500T 光纖發送端口，

從上圖看到其采用4芯光纖線纜連接到配套的VGA-F500R接收器

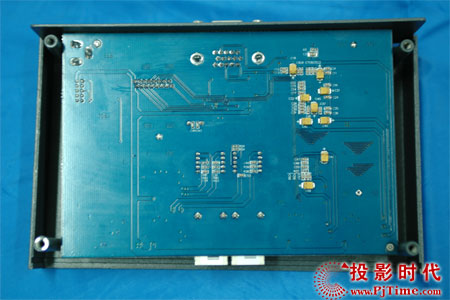

快捷VGA光纖發送器VGA-F500T 內部構造 電路板焊接圖

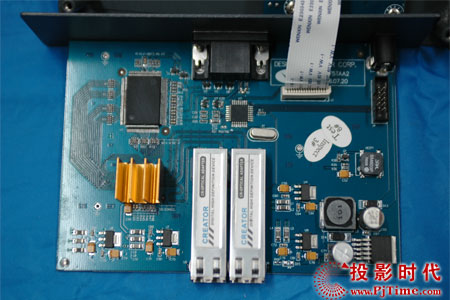

快捷VGA光纖發送器VGA-F500T 內部構造 電路板上的各種芯片
