隨著北京電視臺新臺址建設工程的逐步展開，多個演播室項目進入籌備階段。2007年9月底，安恒利公司中標新大樓兩間600平米高清演播室音頻系統。此次北京電視臺演播室音頻系統順應了電視節目制作的發展趨勢，具有完成高清電視節目制作的能力，它們的建成將極大提高北京電視臺的節目制作能力，豐富節目制作手段。

    根據對北京電視臺演播室音頻系統設計總體要求的理解，我司針對兩個600平米高清演播室主要的使用模式a）演播室現場直播(二級調音方式) 和 b)演播室錄播(一級調音方式),對兩間演播室調音臺的配置進行了詳細而又周全的考慮，使整個系統節省投入，又可保證安全性和技術領先性。

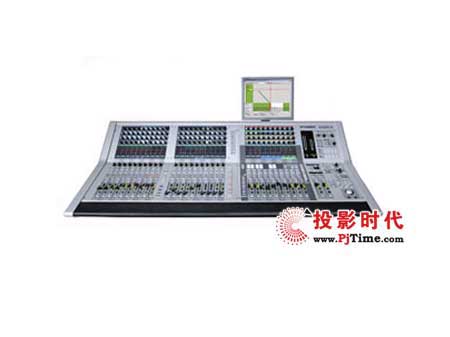

STUDER VISTA 5 數字調音臺

    根據對數字調音臺工作模式的要求，我們在兩間600平米演播室的音頻控制室內各配備一臺固定調音臺，采用的是由國際知名廠家，瑞士STUDER公司推出的符合技術發展潮流的頂級數字調音臺-----Studer Vista5調音臺。考慮到流動調音臺在整個系統使用中的方便性和可拓展性，我們也配備了 Studer Vista5調音臺。

系統示意圖

    北京電視臺600平米高清演播室主要擔負著中、小型綜藝、訪談等各類型節目的制作、播出和現場直播等重要任務。作為擔負直播任務的演播室，安全播出勢必成為系統設計所需考慮的頭等大事，如何使系統具有高度的安全可靠性、良好的備份能力和完善的應急處理能力成為我們最重要的考慮。

    在信號輸入部分，我們通過話筒/線路信號分配器將舞臺信號分配到演播室兩臺Studer D21m遠程信號輸入/輸出接口機箱；兩遠程接口機箱通過各自的MADI輸入/輸出板卡將信號分別再送入主、備MADI分配板卡，經由MADI分配板卡將兩遠程接口機箱的主、備MADI輸出分配為三組主、備信號分別送到固定調音臺、流動調音臺和光纖跳線板（用于與其他演播室或錄音棚實現信號交換）。這樣，在舞臺信號輸入/輸出端和MADI輸出分配部分全部采用了主、備雙路徑設計，即使某一環節發生問題，固定調音臺、流動調音臺和光纖跳線板都可以不受影響的拿到全部話筒/線路信號，充分滿足對安全性的要求。

    而通過將固定調音臺和流動調音臺的MADI輸出接入MADI切換板卡，可以隨時根據需要使指定調音臺接管控制兩個遠程接口機箱。這樣，如果固定調音臺或流動調音臺出現問題時，另一臺便能夠無縫接管兩個遠程輸入/輸出機箱。

    在兩間演播室的控制機房內我們還各配備了一臺Studer D21m輸入輸出接口機箱用于接入音源信號，再加上固定調音臺和流動調音臺的本地接口機箱，所有的信號輸入輸出機箱都配備了MADI輸入/輸出板卡，組成一個MADI格式的光纖信號傳輸網絡，并且每一光纖路徑都有各自單獨的一路備份。這樣的設計不僅能滿足信號傳輸共享的便捷和信號質量，又能滿足整個系統信號傳輸的安全性。

    在系統末端PGM信號的輸出環節上，為了確保安全播出，我們從固定調音臺和流動調音臺各給出兩路PGM信號(PGM1/2、PGM3/4)到兩臺Studer Mastersync進行二選一切換，一臺Mastersync接入來自固定調音臺和流動調音臺的兩個PGM1/2進行切換，另一臺Mastersync接入來自固定調音臺和流動調音臺的兩個PGM3/4進行切換。整個信號流程也是完全雙路徑，并且在切換時有兩種方式：一種是設備自動監測切換，另一種是人為手動切換。兩種方式可任意選擇，使安全性得到了最大程度上的保障。

    長期以來，安恒利公司都與北京電視臺保持了緊密的合作。此次，也是安恒利公司繼北京電視臺高清電視轉播車音頻系統、6個小演播室音頻系統后，再次中標北京電視臺新臺址工程項目。在本次音頻系統的設計、設備選型過程中，我們力求對系統功能考慮完善、將用戶實際使用中可能遇到的情況和用到的功能以最簡潔易用的方式提供給操作者，并保證系統架構和功能的先進性、擴展性，為北京電視臺在電視節目制播和技術革新中盡一份綿薄之力。
