奧圖碼（OPTOMA）EP747投影機技術簡介

　　眾所周知，在所有顯示設備里面投影機的效果受環境光的影響最大。因此人們常常把視聽室做成暗室，甚至墻壁都要經過專門的處理，以減少光線的反射。不過視聽室可以這樣做，而在教室、會議室等場合就很難找到理想的演示環境了。也正因如此內行的人買投影機都會把亮度作為很重要的因素來考慮，具有高亮度的投影機會格外受消費者歡迎。

　　也正是“投大眾之所好”，許多廠商推出了一些非“工程”、也非“高端”的高亮度投影機，以適合那些演示環境并不理想的應用場合。這其中比較優秀的就有奧圖碼（OPTOMA）的EP747。EP747采用單片式DLP數字光學技術，分辨率1024*768，具有3600流明的高亮度——這在兩萬出頭的機器中可是非常少見的哦。

　　：

　　圖 1.1



　　圖 1.2

　　奧圖碼（OPTOMA）EP747投影機一款高亮度的商住兩用型投影機，分辨率1024*768，最大分辨率1400*1050，采用單片式DLP投影技術，畫幅比例4：3，兼容16：9電影模式；具有3600的高亮度和2200：1的對比度。EP747投影機芯片采用0.7英寸XGA DDR DMD 芯片，較大的芯片面積有助于實現更高的開口率，從而提高投影機的亮度和對比度，達到更加的畫質效果。

　　此外，EP747還具有獨特的空氣清凈功能。奧圖碼獨家光觸媒空氣清凈功能利用TiO2與燈泡發出的紫外線產生光觸媒作用，進而達到凈化空氣的效果：一舉兩得，連那么點紫外線也不浪費。

　　圖 1.3

　　雖然這次評測未能拿到奧圖碼（OPTOMA）EP747的遙控器，但是還是得提一下這款遙控器：遙控、USB鼠標、激光筆三合一的產品在商務展示、會議、教學等領域一定會用起來得心順手。

　　奧圖碼（OPTOMA）EP747投影機技術規格：

投影技術	德州儀器DLPTM 技術 / 0.7” XGA DDR DMD 芯片
解析度	原始解析度XGA (1024 x 768), 兼容PC信號SXGA+ (1400 x 1050)
最大支持解析度	PC: UXGA (1600 x 1200)；Vide 720p, 1080i
對比率	2200：1
可顯示色彩	16.7百萬
屏幕高寬比	4:3 原始，16:9 & 5:4兼容
投影鏡頭	f = 28.04 ~ 35.59 mm /F 2.4
拋射率	2.0-2.4:1
最大投影距離	12 (米)
最小投影距離	1.5 (米)
投影尺寸	30.75~300寸
燈泡型式	230瓦特可更換式P-VIP燈泡
明亮度	3600
均勻度	85%
視訊相容	HDTV (480i/p, 576i/p, 720p, 1080i)
垂直掃描頻率	43-120 Hz
水平掃描頻率	15-10 KHz
視頻I/O端子	DVI-D / HDCP, S-Video, Composite, VGA
聲音I/O端子	同時間最高四組影音信號輸入 DVI-D & VGA1 共用一組 VGA2 獨立一組 S-Video 獨立一組 Composite 獨立一組
控制訊號I/O端子	USB 端口，可連接電腦操作鼠標功能 RS232 控制接口，提供完整的遠端投影機控制功能
機臺凈重	3.1(公斤)
電源	100-240V, 50 - 60Hz
電源需求	265W +/- 10% 運行，<15W 待機狀態
噪音標準	30dB / 28 dB (高亮模式/標準模式)
梯形修正	± 16° 數字垂直梯形校正
數據兼容性	SXGA+, XGA, SVGA, VGA 壓縮, VESA 標準, PC & Macintosh 兼容

奧圖碼（OPTOMA）EP747鏡頭

　　2. 奧圖碼（OPTOMA）EP747投影機外觀和配置： 　　　　　　　　　　

　　2.1整體效果：

　　奧圖碼（OPTOMA）EP747投影機采用傳統的金屬銀色頂面板、前面板，黑灰色底部面板、后側、左右兩側面板；流線型的平滑過渡，手感細膩，并多了幾分溫馨體貼之感；多層次的面板造型打破了傳統的平面式造型的單純，帶來全新的視覺體驗；傳統的顏色與非傳統的造型的結合展示出與眾不同的外觀風格，繼承與創新并重的設計細膩和精巧，既有厚重的積淀感又充滿鮮明的時尚特色。

　　2.2奧圖碼（OPTOMA）EP747鏡頭：

　　奧圖碼（OPTOMA）EP747投影機采用1.2倍光學變焦、F2.4定光圈鏡頭，具有手動對焦和變焦功能。EP747的鏡頭焦段是f = 28.04 ~ 35.59 mm，能夠滿足1.2倍變焦，但是鏡頭焦段過于偏向長焦，不利于在短距離內投射出大幅畫面。F2.4的恒定光圈基本滿足日常的應用，光圈口徑較大，有利于提高投影機亮度水平，不過定光圈鏡頭對于畫面亮度的均勻性控制可不是個好消息：EP747達到85%的均勻度只能說是馬馬虎虎（當然這不只是光圈的問題）。

　　奧圖碼（OPTOMA）EP747投影機鏡頭保護采用常見的鏡頭護蓋實現，鏡頭對焦環露于機身外側、護蓋扣于對焦環上。EP747投影機鏡頭的保護蓋采用橡膠材質手感不錯，內部以圓形鋁板支撐，與鏡頭的結合也足夠緊密，不過這種結合的牢固度不佳，搬運過程中容易脫落。

　　EP747投影機鏡頭位于機身右側，機身左側前部是遙控器感知窗口和“DLP”技術的標示。整個機身頂部面板與前側面板采用連體結構，棱角采用較大半徑的圓形過渡。

　　2.2.0 奧圖碼（OPTOMA）EP747投影機前部面板特寫

　　2.2.1奧圖碼（OPTOMA）EP747投影機蓋上鏡頭蓋時的情景

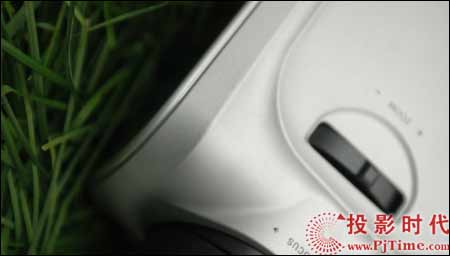

　　2.2.2奧圖碼（OPTOMA）EP747投影機打開鏡頭蓋，手動對焦（圖中后部圓環）和變焦（圖中前部圓環）

　　2.2.3奧圖碼（OPTOMA）EP747投影機遙控器感知窗口和“DLP”技術的標示

　　從以上圖中還可以看到，奧圖碼（OPTOMA）EP747采用的大量非平面設計：無論是前面板的四周，還是前面板與頂部面板的結合部都有層次化的處理，帶來豐富的工藝美感。

奧圖碼（OPTOMA）EP747投影機頂部面版和底部

    2.3奧圖碼（OPTOMA）EP747投影機頂部面板

    奧圖碼（OPTOMA）EP747投影機頂部面板包括四組共計七個按鍵、一組兩個報警LED燈、一個遙控接收器。其中電源鍵以及和其相鄰的報警燈為半透明珍珠白色，位于面板右后側，其他按鍵為銀灰色，遙控器接收裝置為珍珠白色，棱形，位于面板中間后側，四組按鍵中間。頂部面板的按鍵分組采用非平面的凹槽式結構，面板邊緣也采用非平面的過渡。頂部面板與前部面板是一體鑄造結構，棱角采用大半徑圓形過渡。

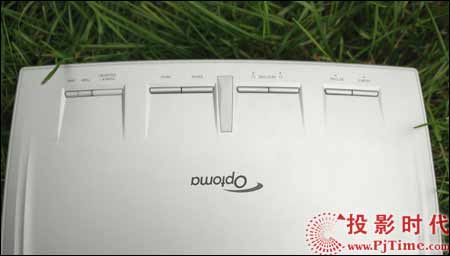

　　2.3.1奧圖碼（OPTOMA）EP747投影機頂部面分組按鍵

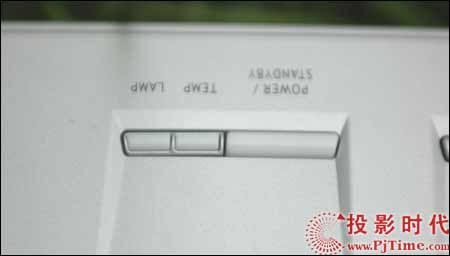

　　2.3.2 奧圖碼（OPTOMA）EP747投影機頂部面電源鍵以及何其相鄰的報警燈

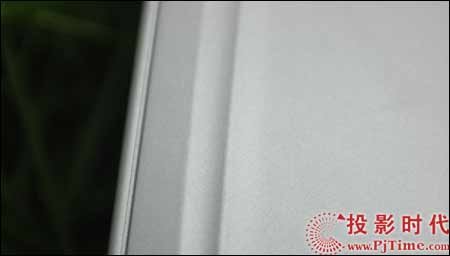

　　2.3.3奧圖碼（OPTOMA）EP747投影機頂部面邊角

　　2.4奧圖碼（OPTOMA）EP747投影機背面

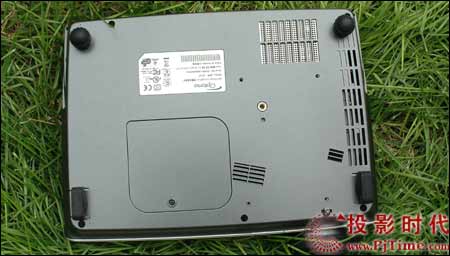

　　奧圖碼（OPTOMA）EP747投影機頂部面背部采用4點式支撐，前置兩個支點可以通過螺絲旋轉或者是壓式卡口來調節高度，后兩個支撐點盡可以通過螺絲旋轉調整高度，四個支撐點配合內調整投射角度和左右平衡。此外，EP747的主進風口、燈泡換裝口也在底部背面。

　　2.4.1奧圖碼（OPTOMA）EP747投影機背部整體外觀

奧圖碼（OPTOMA）EP747投影機散熱

　　2.5奧圖碼（OPTOMA）EP747投影機的散熱孔

　　奧圖碼（OPTOMA）EP747投影機散熱孔的主出風孔在投影機左側后部；主進風孔在投影機底部，擁有金屬網；EP747右側面板為了與左側主出風口一致，有模擬的進風口柵欄，但是沒有真的開口，倒是放置了一枚小的揚聲器（喇叭）；此外EP747后部、底部還擁有輔助進風孔。

　　2.5.1奧圖碼（OPTOMA）EP747投影機左側后部主出風孔

　　2.5.2奧圖碼（OPTOMA）EP747投影機左側主進風孔

　　2.5.3奧圖碼（OPTOMA）EP747投影機右側面板

　　2.5.4奧圖碼（OPTOMA）EP747投影機底部還擁有輔助進風孔

　　奧圖碼（OPTOMA）EP747投影機出氣口采用比較特殊的設計：不是直接出氣，而是留有一條“回廊”，EP747特有的空氣凈化功能就是在這里實現的——也正因為如此奧圖碼（OPTOMA）的投影機機身看起來比較寬闊。

　　奧圖碼（OPTOMA）EP747投影機的散熱效果滿足要求，但是長時間使用機身前部會明顯燙手；EP747防塵處理并不出色；但是漏光問題解決得比較好，EP747散熱的運行噪音處于中等水平，基本在30分貝左右。

奧圖碼（OPTOMA）EP747投影機接口和附件

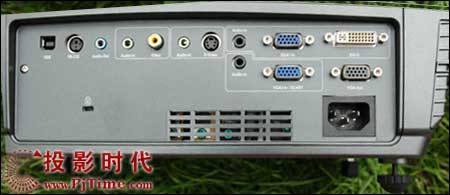

　　2.6奧圖碼（OPTOMA）EP747投影機接口

　　奧圖碼（OPTOMA）EP747投影機接口設置檔次不低：不僅具有常用的Video同軸電纜輸入、S-Video輸入，兩組D-Sub 15pin VGA電腦輸入，D-Sub 15pin VGA輸出，RS232C接口，USB鼠標接口，4組聲音頻輸入，1組音頻輸出，而且還具有DVI-D數字接口，支持HDCP解碼保護功能。

（點擊放大）

　　奧圖碼（OPTOMA）EP747投影機接口滿足同時間最高四組影音信號輸入DVI-D和VGA1共用一組、VGA2獨立一組、S-Video獨立一組、Composite（Video同軸電纜輸入）獨立一組。奧圖碼（OPTOMA）EP747投影機VGA和DVI-D接口信號最低支持640*350，最高支持1400*1050；S-Video和Video接口信號支持480i/p、576i/p、720p、1080i。DVI-D 輸入接口支持PC數字/HDTV/HDCP輸入；VGA2接口支持SCART轉接。

　　2.7奧圖碼（OPTOMA）EP747投影機附件

　　奧圖碼（OPTOMA）EP747擁有豐富的附加配件，包括：遙控器(含電池)、電源線、VGA 線、RS232 線、USB 線、使用手冊 (含CD)、復合視頻線、攜行袋等（歐洲地區版本還包括SCART VGA/S-Video 適配器、S-Video 線）。

奧圖碼（OPTOMA）EP747投影機操作和菜單

　　3、

　　奧圖碼（OPTOMA）EP747投影機的操作設置非常人性化，開機僅需要4秒，關機也僅區區30秒，滿足高效率商務演示的需要。順便提一句，EP747電源沒有開關設計，開機關機僅通過power鍵實現，又減少了一步商務演示的操作。

　　EP747功能面板按鍵排列不同于大多數投影機的集中排列的方式，而是分成四組，橫向排列，整整從投影機左側排到了右側：用慣了其它牌子的產品，突然換過來還真的需要多熟悉兩次。不過EP747的按鍵功能還是設計得很不錯的：自動信號搜索、自動圖像調整、梯形校正都不用進入菜單，直接通過面板按鍵就可以完成。EP747按鍵涉及另一個成功的地方是僅只有7個功能鍵(普通機器有八個或者九個按鍵)，上下左右鍵和自動信號搜索、自動圖像調整、梯形校正公用，除此之外僅還有電源、菜單和確認三鍵。

　　奧圖碼（OPTOMA）EP747投影機菜單項包括六項內容，分別是圖像1、圖像2、色彩設定、語言、投影設定、燈泡設定。菜單內容簡潔明了，操作也很簡單。大多數菜單項的深度僅為2，菜單值的調節通過左右鍵輕易就可以完成；僅是燈泡設定和密碼保護設定比較繁瑣，其中密碼設定深度為4，設定值需要重復確認——雖然比較繁雜，但是這也是出于安全和準確地考慮。

　　EP747的圖像調節能力較一般商務機要專業得多。不僅擁有紅綠藍三原色的調節而且具有黃、青綠、紫紅三項補色可以調節；同時在亮度和對比度調節兩個基本選項外也添加了灰度、白峰、色溫、飽和度、鮮明度等專業選項。當然，EP747也不缺少預設的應用模式：PC（最亮圖像）、照片、視頻、Cinema、sRGB（最佳的色彩再現）足以滿足大多數人的要求，而用戶設置則為專業人士提供了一展身手的機會。

　　奧圖碼（OPTOMA）EP747的聲音調節也是具有特色的，具有音量、低音、高音三項調節內容：雖然小喇叭僅有3W但是這選項卻不缺少專業味道哦——至于效果嘛，多多少少也有些“專業的效果”。

　　此外，奧圖碼（OPTOMA）EP747也可以調節屏幕菜單出現的位置，以避免調節菜單而擋住使用者正需要觀看的內容：這也正是為了發揮充足的視音頻選項的豐富內容而設置。

　　EP747的菜單并沒有關于不同屏幕的投影模式可選，如果投在特殊的墻壁上就需要消費者自己調解了。EP747也不具有菜單記憶功能，每次調出菜單都必須從初始位置開始操作，而像選擇屏幕比例，畫面模式這樣的選項，EP747的菜單不支持連續的滾動，必須左右方向鍵一起使用才能完成操作。

　　奧圖碼（OPTOMA）EP747投影機的報警功能也設計得不錯，溫度、風扇、關機、換燈泡都有專門的報警菜單，同時面板上也設置有溫度和燈泡問題的LED報警燈——電源鍵的右側——確保投影機在安全的狀態下運行。

奧圖碼（OPTOMA）EP747投影機的色彩還原

　　4、奧圖碼（OPTOMA）EP747投影機視頻效果測試

（點擊放大）

　　4.0測試條件

　　對奧圖碼（OPTOMA）EP747投影機畫面效果的測試選取1024*768的電腦VGA信號和DVD同軸電纜輸入信號。拍照選用了尼康D70S單反相機，在暗室條件下拍攝。投影機成像距離為2.5米，畫面大小約60英寸，投影機采用桌面正投，水平傾角接近5度，投影機其他參數選擇默認值。

　　4.1奧圖碼（OPTOMA）EP747投影機的色彩還原

　　奧圖碼（OPTOMA）EP747投影機不僅色彩調整選項豐富，而且在默認模式下的色彩表現也很出色。不過總體而講，色彩飽和度不是DLP投影機的強項，略遜色于3LCD也屬正常。在三原色里面，紅色和藍色的效果要優于綠色，綠色的飽和度最低。希望使用該投影機的朋友能手動調教一下，這樣最終的效果會好很多。而在顏色過渡上則屬于DLP的強項，無論是三原色的灰階過渡還是色彩譜系之間的過渡都很平滑。

　　4.1.1

奧圖碼（OPTOMA）EP747投影機黑色表現

　　4.1.2

奧圖碼（OPTOMA）EP747投影機紅色表現

　　4.1.3

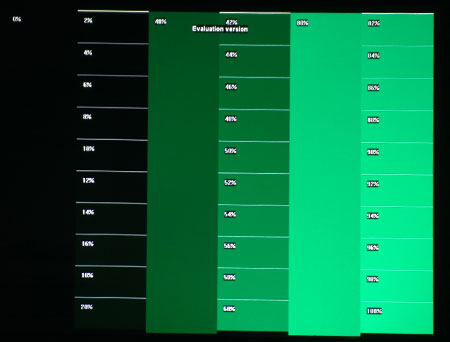

奧圖碼（OPTOMA）EP747投影機綠色表現

　　4.1.4

奧圖碼（OPTOMA）EP747投影機藍色表現

　　4.1.5

奧圖碼（OPTOMA）EP747投影機多種色彩

　　4.1.6

奧圖碼（OPTOMA）EP747投影機色彩過渡

奧圖碼（OPTOMA）EP747投影機的灰階表現

　　4.2

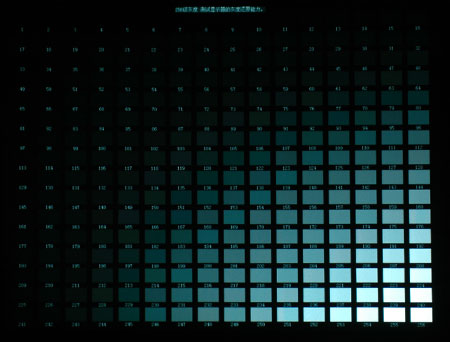

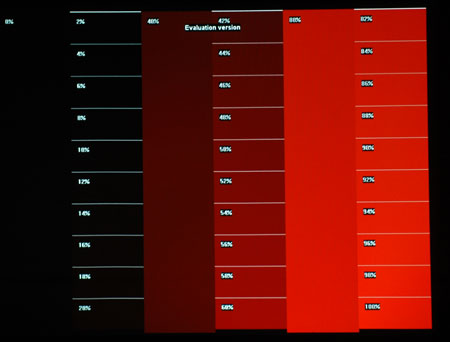

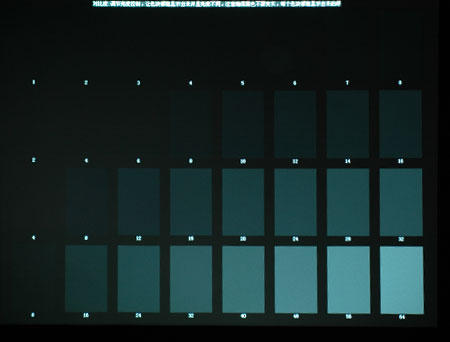

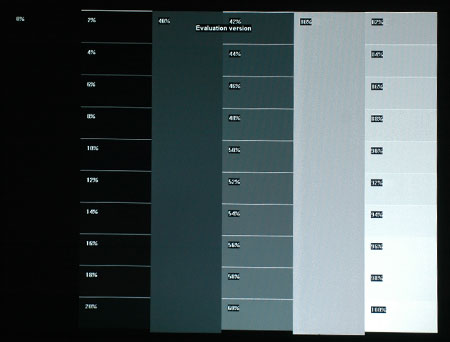

　　奧圖碼（OPTOMA）EP747具有著2200：1的對比度和3600的亮度，而豐富的灰階表現本身就是DLP投影機的強項。EP747在黑白灰階測試中，默認設置下黑色部分1%、到6%的差別不明顯，但是白色部分2%、3%的差別已經可以觀察到，經過耐心的調整，最佳狀態下EP747可以調整到黑白色都4%以上可見，5%以上清晰。

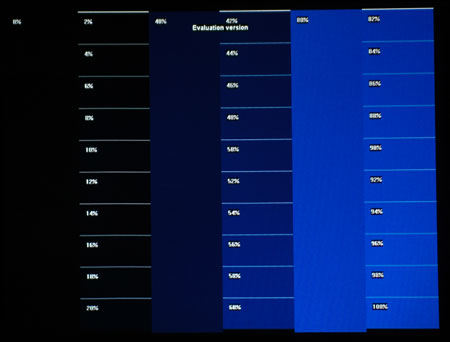

　　在三原色的灰階表現上，奧圖碼（OPTOMA）EP747基本也能達到4%以上清晰地效果，同時亮部的效果遠好于暗部的效果。

奧圖碼（OPTOMA）EP747投影機線條和文字效果

　　4.3

　　EP747并沒有加入防鋸齒處理（當然，這可是高檔家用機的配置，沒有也情有可諒），然而線條的流暢和清晰程度依然很不錯。而文字效果更是商務演示中重要的應用，在這里高亮度和高對比度的優勢很明顯。

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

奧圖碼（OPTOMA）EP747投影機靜態影像和幻燈片效果欣賞

　　4.4

　　奧圖碼（OPTOMA）EP747在幻燈片和靜態影像的展示上具有較高的細節表現力和豐富的色彩層次。（拍攝條件光圈F3.5，快門1/125。）

　　4.4.1

（點擊放大）

　　4.4.2

（點擊放大）

　　4.4.3

（點擊放大）

　　這三張幻燈片包括了紅綠藍三原色色系，以及文字、圖表兩種常見的演示文檔元素，整體畫面清晰銳利，字符和線條工整細膩。

　　4.4.4

（點擊放大）

　　4.4.5

（點擊放大）

　　4.4.6

（點擊放大）

　　EP747投影機的細節、層次、人物表現都栩栩如生，高分辨率、高亮度和高對比度帶來了不錯的顯示效果。4.4.5的太陽、彩霞和近處的建筑構成了一個深層次的空間，無論是深層次的景深還是對層次的色階都表現得不錯。4.4.6中的人物膚色比較純正，任務的毛發和衣服上的細節也很不錯，但是單獨的黑色有些呆板。4.4.4種的建筑和五顏六色的氣球雖然本身就不是鮮艷的顏色，不過在圖片中依然顯得不是很令人滿意。（照片拍攝于投影機的默認參數下，并非最佳效果。）

奧圖碼（OPTOMA）EP747投影機影視畫面效果欣賞——高清

　　4.5 奧圖碼（OPTOMA）EP747投影機影視畫面效果欣賞

　　奧圖碼（OPTOMA）EP747投影機號稱是家住兩用型，電影效果當然是選購她的重要理由：單從那些豐富的調節選項就可以看出EP747肯定不是“省油的燈”。

　　這一部分采用VGA電腦信號，播放高清版的片源，桌面分辨率1024*768，對于寬屏幕的電影實際的顯示分辨率僅為1000*600左右。照片拍攝設置光圈3.5和快門1/125。截圖出自加勒比海盜2、本能2、達芬奇密碼、藝妓、house_of_sand以及一首MTV。畫面內容包括了人物、建筑、場景等，能夠表現出色彩、細節和層次空間的渲染能力。整體上，在層次感上EP747表現最出色，人物膚色也比較純正，但是多種色彩的渲染與同檔次3LCD還有差距。

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

奧圖碼（OPTOMA）EP747投影機影視畫面效果欣賞——卡通、DVD

　　在考察奧圖碼（OPTOMA）EP747的卡通效果的時候，選取了怪獸屋monster_house和快樂企鵝舞happy_feet的截圖。其中，怪獸屋的色彩比較暖，而生活在南極的企鵝則帶來了以藍白為主的冷色。

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

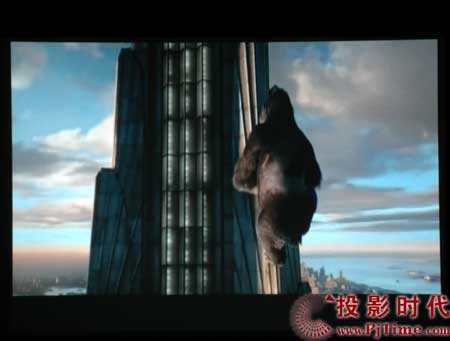

　　最后來欣賞一下奧圖碼（OPTOMA）EP747播放大片金剛的效果。（DVD機Video輸入，拍攝條件光圈2.8，快門1/50）

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

（點擊放大）

奧圖碼（OPTOMA）EP747投影機評測總結

　　5、

　　奧圖碼（OPTOMA）EP747投影機面向商住兩用市場，具有較高的亮度和對比度，色彩表現和可調節性比較好，能滿足教學、會議、家用等多種需要，是款一機多能型的產品：

　　1. 外觀設計采用傳統的銀白色和黑色的結合，多種流線、曲線的合理應用，造型構面多層次設計

　　2. 鏡頭的調節方便，焦距段偏遠和定光圈，基本滿足多數商務演示和家庭影音的需要，但依然可以改進。

　　3. 菜單設計簡明快捷，操作方便；面板按鍵操作簡潔；但是配套遙控器支持鼠標和激光筆功能。機器上下傾斜度和水平調節采用四支撐結構，穩定易于調整。

　　4. 高亮度、高對比帶來不錯的畫質效果，完全滿足商務演示需要，白天或者明亮環境中技壓群雄，但是作為家用機在畫面均勻度和畫面優化處理（例如直線的防鋸齒技術）還有改善的余地。

　　5. 開機和關機速度很快，噪聲水平中等，漏光控制不錯，防塵設計需要改進，獨有的空氣凈化功能。

　　6. 接口在同類產品中比較豐富，特別是通過VGA對歐洲標清模擬信號的支持和數字接口，在商用機中并不多見。

　　7. 配套物件齊備。

　　8. 參考報價不到22000元，雖然對于3600以上亮度的產品，此報價是最低的；但是和3300的亮度的產品比較，價格偏高。

　　9. 本評測未拿到配套遙控器。

奧圖碼（OPTOMA）EP747商住投影機 （DLP、數字顯示設備）
評分方面	得分（滿分10）	評分理由
外觀	9.0	傳統的色彩與現代細膩風格的成功融合，具有較多的層次變化
接口	8.8	滿足商家兩用，兼容歐洲標準的標清模擬信號，具有數字接口
畫質	8.7	高亮度、高對比度，影像流暢，色澤純圓，畫面均勻度不佳
鏡頭	8.4	1.2倍變焦定光圈鏡頭，焦段適合遠距投影，近距投影畫面小
操作	8.6	菜單簡潔明，面板按鍵操作，報警功能豐富
價格水平	8.0	22000元
其他	8.6	開機關機迅速、散熱、噪音、漏光一般，空氣凈化功能
總分	8.6	罕見的高亮度低價機，高性能的商住多面手，畫面均勻度有待提高，鏡頭焦距過于偏大。（本欄非以上項的平均）
