LCOS投影機技術

    綜觀現在的投影機，芯片的工作原理上無非就是 CRT、LCD、DLP、LCOS 這幾種。CRT 作為一種技術最成熟的產品，其寬廣的色域是其它幾種投影機所無法媲美的！但其無法進行工業化生產導致其價格昂貴、笨重的體積、煩瑣的調整使其擺脫不了“廉頗老矣”的結局。

    目前在商教及家用市場，基本上被 LCD、DLP 投影機這兩種成熟的投影機技術所瓜分。但是 LCOS 作為一種新興的技術，與 DLP 技術相比，在明亮度、色彩層次感、色彩還原能力、色差調節和數字化自由度等方面更具優勢，能更好地達到真正 1080P 的顯示分辨力；相對于 LCD(HTPS) 技術，LCOS 技術能夠更好地減少屏幕抖動，提供更好的穩定性，在無機隊列層次方面也更勝一籌。同時，隨著“高清”概念的普及，消費者對分辨率的關注躍然飆升，面板尺寸小、解析度高的 LCOS 技術的優勢進一步顯露，LCOS 技術正呈現出一派勃勃生機的景象，從目前市場上陸續出現的 LCOS 投影機就可見一斑。

    LCOS投影機有低階的單片式和高階的三片式兩種。單片式LCOS投影機使用分色線裝置。采用色轉輪(Colour Wheel)技術的單片式LCOS投影機，主要是依靠色轉輪轉動的頻率，在LCOS微型顯示器上進行切換動作。通常色轉輪會分成三個不同的偏振過濾器（有些分成六個），以保證紅、藍、綠三種光頻通過。

    三片式LCOS投影機則是利用一個分光器和偏振過濾器將光分為紅、藍、綠三種基本色，然后將三種光分別投射到一個LCOS微型顯示器上，然后經過反射后，再經由一個Colour Cube將光重新合成。目前LCOS投影機大部分為三片式

     LCOS技術的投影機在2001年INFOCOMM展會上就首度得到了展示，其優越的特性讓世人對其抱持相當大的期待。為了使LCOS技術能夠在臺灣發展，由聯電為首加上Aurora、聯電、友達光電、Veritronics、碧悠、國喬光技（燈泡）、亞洲光學（光學組件）、光群雷射（光學組件）、中強光電、明基電通、臺達電子、大億科技、光峰科技、前錦光電、光群雷射等二十多家共同籌組了臺灣LCOS聯盟，其目的是凝聚廠商共識，加速發展臺灣LCOS投影機產業，開發出具有競爭力的投影機產品。在我們內地也已經有很多企業研發和生產光學引擎。國際上飛利浦、英特爾、日立、索尼、JVC、佳能、Hana Microdisplay、inViso、Displaytech、MicroDisplay Corporation、Digital Reflection、Zight等廠商投入LCOS研發。

     但是，由于2001年的全球經濟蕭條極大的影響了LCOS技術的研發，另外由于LCOS本身的成本過高，其出貨量受到極大影響，目前LCOS技術在背投電視的應用要大于前投影市場。目前LCOS投影機只有Sony、日立、JVC、佳能、CineStar、意大利Vidation威得光等推出市場化的產品，其中Sony的LCOS技術叫SXRD，JVC叫D-iLA。LCOS投影機主要在家用領域，JVC今年初推出了面向商務教育市場的LCOS投影機，為L(zhǎng)COS的普及開了一個頭。

     一位業內資深人士說過，在技術層面上說，在所有投影技術中，LCOS技術才是最好的投影機。從未來的發展來看，Locs投影技術無疑是占據著優勢的，更高的分辨率，更好的色彩表現能力，更好的面板開口率帶來更實用的光學系統，從而在散熱、便攜等方面都具有很強的實力。事實上，從2005年開始，市面上的LCOS投影機有升溫的跡象，我們相信隨著LCOS成本的降低，這種新型投影機技術也一定有很好的發展前景，下面就讓我們一起看看市面上的幾款LCOS投影機，體驗一下其帶來的視覺震撼！

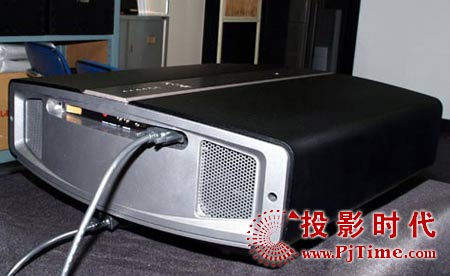

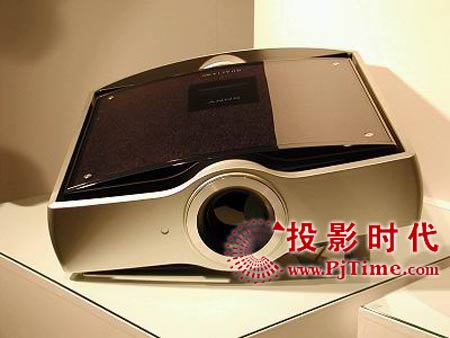

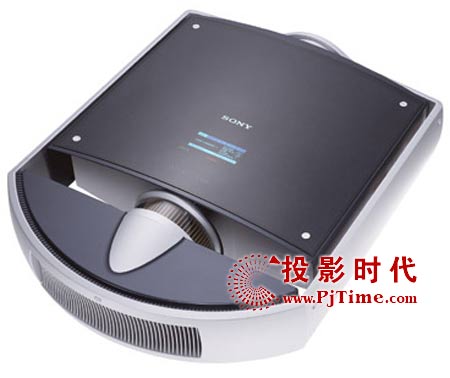

索尼SXRD HD家庭影院投影機QUALIA Q004-R1

   今年是1080P滿高清元年，眾多廠商推出1080P投影機，但也許大家并不一定知道真正首款1080P投影機，它就是索尼公司早在2003年推出的頂級家庭影院投影機——QUALIA Q004-R1，而該機也是LCOS投影機（索尼SXRD投影技術）。QUALIA Q004-R1配備索尼的FULL HD SXRD面板和純氙燈、可實現如電影膠片般自然細膩表現以及自然鮮艷色彩，該機能充分表現BS高清晰數字節目和藍色光盤等各種高質量畫源魅力，特別是可以將電影源完美體現如電影膠片般清晰。

    索尼“Q004-R1”家庭影院液晶投影機為“3面板結構”，即同時采用了3枚分辨率為1920×1080像素的0.73英寸反射型液晶面板“SXRD”(Silicon X-tal Reflective Display，硅芯片反射技術)。通過使用三個SXRD面板，Q004-R1的總像素?cái)?shù)達到了622萬，并實現了業界第一個支持全面高清晰度格式(1920x1080)的固定像素投影機。該面板同時具有優秀的黑暗區域低噪點還原的能力。SXRD面板的對比度為3000:1，像素之間的距離為0.35μm，密度為DLP投影機的2.5倍，開口率為92%，響應速度高達5μs。

    由于采用了反射型顯示面板的高數值孔徑，索尼QUALIA Q004-R1家庭影院液晶投影機實現了無風格狀的平滑圖像，通過采用發揮了垂直定向液晶技術的高對比水平和可將低噪音維持至最暗處的驅動電路，實現了細微再現。可以表現如電影膠片般影像質量。而且，通過狹小的液晶層厚度以及獨有的設備構造，索尼QUALIA Q004-R1可以實現高速響應，播放高品質的動畫。

    Q004-R1投影機光源使用了與商業影院專用投影機同樣類型的純氙燈（PURE CANON LAMP），它是一種可見光領域的光強度對波長依賴性較低燈。可以再現明亮的紅色、嬌嫩肌膚顏色以及純凈白色。該燈豐富的顏色再現可以帶來一種置身于實際影像中的真實感，對于表現圖像有很強的說服力。

    索尼QUALIA Q004-R1家庭影院投影機具備專業的“Cinema Black Pro Function”功能，其可根據屋內空間和屏幕尺寸調節水平度和亮度達到最佳狀態。除了加上燈的電能控制，另外在照明電路上新配備配以電動聚光的光學聚合結構，QUALIA Q004-R1可以選擇根據視聽環境最適宜的黑色再現。

    索尼QUALIA Q004-R1家庭影院投影機采用了可最大限度表現全HD SXRD顯示面板的電路設計，其基本的信號系統為全部10bit數字信號處理，在最終段的面板驅動段采用新開發的12bit面板驅動程序，最大程度地發揮了全部HD SXRD面板的表現力。同時，通過DRC－MF（Digital Reality Creation-Multi Function）等SONY特有的高品質數字信號處理電路，可以實現豐富的差度以及忠實于原信號的、較少噪音感的圖像。另外，QUALIA Q004-R1采用了SONY獨有的新3 DGAMMA修正電路，實現最高的均一性和彩色平衡，修正點總計超過6,000點以上的超高精度修正。

　　Q004-R1具備以上功能，明顯是走高級家庭影院路線，故投影畫面提供16:9寬屏幕標準，并設有Component(3RCA)、RGB(5BNC)及DVI-D、HDMI輸入接口，不僅可連接DVD機，接電腦也沒問題。Q004-R1投影機體積為597×745×201mm，重40公斤，算比較輕巧型的投影機。

    索尼QUALIA Q004-R1家庭影院投影機雖然具有超強的功能，但該機器價格也是高得驚人，當時上市價格超過16萬人民幣。它是索尼于2003年提出的倡導新奢侈產品品牌QUALIA戰策的產物。該機器只是通過索尼QUALIA專賣店和24小時電話專線銷售，而且必須預訂才會制造，不會積存存貨。 索尼公司已于2005年停止繼續研發及推出頂級品牌Qualia新產品。目前，公司仍然將生產并銷售現有產品。

索尼VPL-VW100第二代SXRD投影機

    索尼2003年推出的業界首款滿高清Q004-R1投影機憑借其超強的硬件規格和超細致精美的畫面表現引起了業界的巨大驚嘆，在接下來2年多的時間里HI-END級別的Q004-R1代表著投影機市場的最高水準，但索尼于2005年初正式宣布了QUALIA系列的停產，就在發燒友們正在為Q004-R1的沒落扼腕嘆息時，索尼在05年底又推出了新款采用SXRD芯片的VPL-VW100投影機，其價格比Q004-R1低了許多，大約在9萬多。

    這款全新產品除了具有高對比、高分辨率等特點外，其所采用的純氙氣燈泡及全畫面超解析聚焦鏡頭，讓消費者在家中，就可以享受到如電影院一樣的影音體驗。VPL-VW100還獲得了柏林--歐洲影音協會(EISA)頒發的歐洲高端投影機獎。

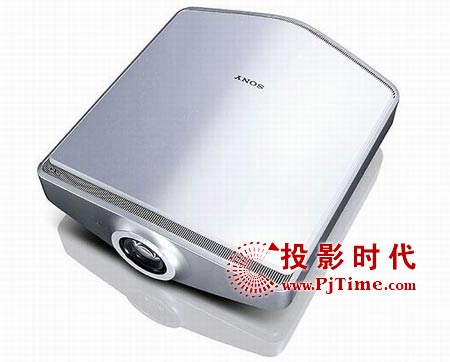

索尼VPL-VW100 SXRD家庭影院投影機

    索尼VPL-VW100使用3片第二代新型0.61英寸SXRD芯片，提供1,920× 1,080.的超高清晰畫面的支持，每塊芯片具有207萬各象素點，三塊芯片共計622萬各象素點，不使用色輪分色，因此不會出現單片DLP投影常出現的彩虹效應，響應速度達到2.5ms，流暢地播放影片，不會產生網點的現象。此外，SXRD面板的反射式設計，確保光線會通過投影機的液晶層兩次，產生高達15,000：1的高對比度，讓影像更加栩栩如生。

    SXRD芯片最大優點就是象素間距極小，投射出的大畫面不會像以往液晶投影機出現網格般的感覺。VPL-VW100相對于頂級投影機QUALIA 004所采用的0.78寸SXRD控電盤,「KDS-R60XBR1」所裝載的的確有所縮水，但其響應速度、象素密度卻比前者更高，象素距離只有7μm，響應速度 2.5 ms。配合針對高清晰影象設計的DRC-MFv2映像引擎，提供高品質的優秀影象顯示。

    針對傳統LCD投影機在純白與純紅亮度再生困難的缺點，VPL-VW100特別采用廣泛運用于電影放映機的氙氣燈泡，來達至更完美的色彩表現。VPL-VW100所使用的400 高效率純氙氣燈泡，顏色的飽和度比UHP較豐滿，可以產生最接近日光的光線品質，色溫更接近6500K，更真實地呈現影像的色彩，就像是將日光的明亮與清晰帶到屏幕當中，大幅提升整體影像的畫質。

    VPL-VW100還具有全畫面超解析聚焦鏡頭、進階動態光圈，讓投影出來的畫面更加細致。配備1.8倍的電動變焦投影鏡頭，能對應投影出40-300寸的畫面，100寸的最短投影距離3.1-5.3 m，而且具備電動的透鏡移動功能。

    Sony的產品一向保持很高的設計的水準，VW100也不例外。密封式機箱沒有漏光，該機采用前吸氣后排氣的冷卻方式，并在機身背面安置兩個索尼最新研發的"非接觸性軸承"冷風扇，在機器工作中實際扇噪音平均值只有22dB，實現了民用機最低噪音水平。

    接口方面，VPL-VW100配備HDMI 1.1、符合HDCP基準的DVI-D、連接PC的15針D-Sub、千兆以太網卡以及AV、S端子各一路。VPL-VW100外形尺寸為496×574×175mm(長×寬×高)，重量是大約 19 kg。和 QUALIA 004(597× 745× 201 mm，大約 40 kg)相比小了一圈，重量也輕了一半。

　　VPL-VW100集高性能、全玻璃多層虹膜的光學鏡片和純氙氣燈泡于一身，為專業用戶提供更好的選擇。加上索尼獨有的先進視頻處理線路以及專業的操作軟件，VPL-VW100為家庭影院帶來了最佳享受體驗。其純白的外型，除了可以完美搭配家中裝潢外，放置地點也更加有彈性，充分滿足高品味家庭劇院的要求。

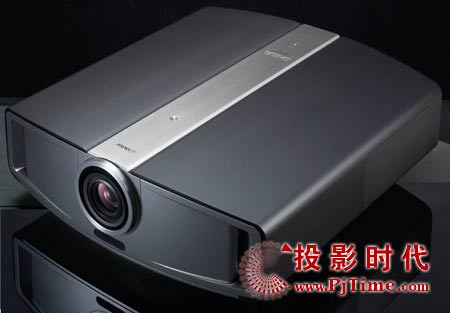

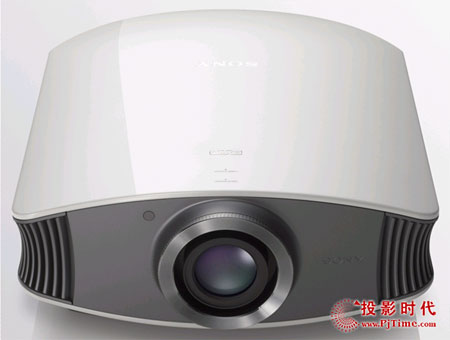

索尼VPL-VW50家用投影機

    索尼VPL-VW50采用3枚僅0.61英寸的第三代SXRD硅晶反射顯示成像芯片，使其獲得超過六百萬像素的畫面效果。SXRD屬于反射型LCOS（硅片液晶）的一種，其特點是解像度高，反應速度快，即使高速動作的畫面也不會留下殘像，同時這也是索尼應用在其頂級視聽設備上面的殺手锏。

   VPL-VW50能夠支持最高1080p的FullHD畫面，配備Sony獨有的全高清SXRD (硅晶反射顯示) 技術，能夠帶來1080p顯示解像度及高達15000:1的超高對比度，是前置投影機市場上具有最高對比度的其中一款型號。

    VPL-VW50配備一個全新的200瓦超高壓水銀燈泡，提供900流明度亮及達至媲美VPL-VW100所重現的紅色效果。VPL-VW50帶有200W的背光燈管，畫面對比度達到15000:1，同時它帶有兩路HDMI信號接口，而內部散熱風扇的噪音被控制在22dB左右，基本上能夠滿足消費者對于投影機的低噪音要求。

    該款新品預計10月份和廣大發燒友正式見面，但目前售價尚未確定，不過參照VPL-VW100高達12500美元（折合人民幣10萬元）的高身價來看，VPL-VW50也肯定身價不菲。

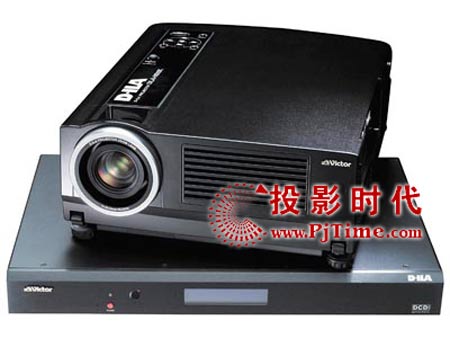

JVC滿高清DLA-HD2K高檔D-ILA投影機

    JVC一直在耕耘LCOS技術并進而衍生出了被其稱為D-ILA（Direct drive Image Light Amplifier直接驅動圖像光源放大器)的技術。早在1998年JVC已經推出了D-ILA數字投影機，以其高清晰度、優異的活動圖像表現吸引了市場的注意。近年來，JVC一直在默默地發展著自己的D-ILA技術，2004年5月，JVC推出了DLA-HD2K高檔D-ILA投影機，在它的身上集中體現了D-ILA技術的優勢。

    D-ILA技術是由美國Hughes Aircraft公司和JVC合作開發的。這種技術結合了LCD技術及DLP技術兩者之長，卻沒有這兩者所產生的晶格效應及彩虹效應。基本上，D-ILA與SXRD技術所實現的效果有點異曲同工。DLA-HD2K首次采用了0.6μm的設計規格，在此之前一直采用0.8μm的設計規格。像素間距為9.1μm、開口率約為90%，面板響應速度目前為12ms。

    DLA-HD2K可以說是一款劃時代的產品，采用0.8寸D-ILA投影板，可以真正實現1920x1080的高分辨率，也是續索尼SXRD之后第二個實現滿高清分辨率的投影機。其圖像處理系統采用分體式設計，內置了DCDi（Direction Correlational Deinterlacing）技術和Faroudia視頻處理技術。可有效消除隔行掃描信號通過逐行掃描顯示設備時，圖象邊緣產生的變形現象，從而獲得更光滑、更自然的視頻畫面效果。此外，用戶可獨立對其RGB三原色的F值進行微調，實現“高清”級的色彩調整。DLA-HD2K的亮度輸出為500流明，對比度為2000:1。

    DLA-HD2K最大特點是隨機配備了一臺專門數碼影像處理機了（Digital Video Processor）。這臺處理機可視為一臺增線器，即可以將所有輸入的視頻信號，無論是480i或720p的DVD視頻、通過HDMI輸入的1080i“高清”視頻，經處理機處理后，均可提升為1080p以上的“高清”視頻。

　　DLA-HD2K采用250W NSH燈泡(超級高壓水銀燈泡)，JVC此次使用了能對UHp燈特有的偏光特性進行修正的特殊濾鏡，從而使色彩表現范圍超過了“SMPTE（電影與電視工程師學會）的HDTV標準”。DLA-HD2K裝載一個由10組13張玻片構成的1.3倍光學變焦鏡頭Optimum Color Illumination，可獨立對RGB三原色的F值進行微調，實現HDTV級的色彩調整。

    與索尼的Q004-R1相比，DLA-HD2K體積更加小巧，它的外形尺寸是298×360×134 mm(寬度×縱深×高度)，重量是6.3公斤。與索尼的Q004-R1只在專賣店銷售不同，將通過JVC的零售銷售進行銷售。

     DLA-HD2K于2004年5月在日本與北美上市，同年7月在歐洲上市。當時價格約合16萬人民幣。

JVC DLA-HD11k/11KL/12k/12KL投影機

    日本JVC勝利公司于2005年11月正式推出4款采用其自行研發的D-ILA硅反射芯片的1080P投影機，型號分別是采用了AV集線處理器的“DLA-HD11K”和“DLA-HD11KL”、采用了數碼視頻處理器的“DLA-HD12K”和“DLA-HD12KL”。四款產品都采用了0.8英寸1920*1080的D-ILA芯片，是2004年5月發售的“DLA-HD2K”的后續機型。

     DLA-HD11K投影機頂部采用鋁質材料，采用左右對稱的時髦的對稱形設計。新開發的外形設計，流暢的線條設計風格鮮明，機身中內置有3片F(xiàn)ull HD D-ILA芯片。對比度是2500:1。采用200W的高壓水銀燈泡(NUP)，雖然燈泡的功率輸出比DLA-HD2K(250W NUP)低了，但是采用了新開發的光學系統，亮度達到了600流明(DLA-HD2K為500流明)。

    DLA-HD11K和DLA-HD12K裝備長焦鏡頭，而DLA-HD11KL和DLA-HD12KL裝備長焦鏡頭。但兩者都有電動變焦和電動對焦功能。變焦倍率方面，標準變焦時為1.4倍(投射比為1.5:1～2.1:1)，長焦變焦時為1.9倍(投射比為2.1:1～3.8:1)。新開發的電動變焦鏡頭由9組11片鏡片組成，其中含有兩片非球面鏡片，提高了對焦性能。并且還采用了把鏡頭光圈設計成矩形開口的“動態矩形孔徑”結構，可根據變焦位置優化光圈，從望遠端到廣角端都可實現同一水平的高對比度。針對RGB各種光譜實現最佳光圈的設計，實現超越 SMPTE 的 HDTV 規格顏色還原水平。

    整體對稱的設計和吸音隔板的采用大大降低了噪聲，工作噪聲僅27db。投影機本身只支持DVI-D輸入（HDCP支持），支持的輸入格式為1080/60 p，1080/50 p，1080/48 p ，也具有RS-232通訊端口和直流電輸出，功耗為320w，大小為513 × 549 × 169 mm，重量17kg，附送投影機用遙控器和外置影像處理器用遙控器。

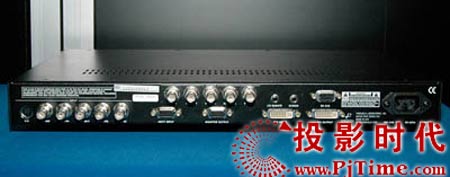

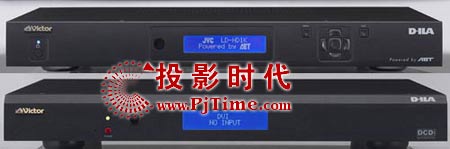

    外置影像處理器有兩個，分別是AV集線處理器和數碼視頻處理器，AV集線處理器上配備的視頻輸入端子有4組HDMI、3組色差(RCA*1、BNC*1)、2組S視頻、2組視頻、1組RGB*1 (BNC/色差共用)。音頻輸入端子有2組同軸數碼、2組光纖數碼、1組模擬音頻。輸出端子有1組HDMI，可輸出的視頻信號為1080/60p、1080/50p。通過HDMI-DVI轉換線把AV集線處理器和投影機連接起來，附送5m的轉換線。并且還有控制用的RS-232端子。消耗功率是30W。外形尺寸是434*263*46mm (寬*深*高)，重量是4.8kg。

    另外1種外置影像處理器---數碼視頻處理器方面，內置有DCDi、3:2轉換處理等高畫質化電路。可支持12bit信息處理。輸入端子方面，有RGB(BNC)*1(兼用作色差端子)、DVI-D(支持HDCP)*1、視頻(BNC)*1、S視頻*1。輸出端子有1組DVI-D(支持HDCP)，可支持的輸出端子為1080/60p、1080/50p。外形尺寸和重量是438*303*45mm(寬*深*高)，6.3kg。附送5m的DVI線。每月生產量預計為150臺。

    采用了AV集線處理器的“DLA-HD11K”和“DLA-HD11KL”分別從11月下旬和12月下旬開始發售；而采用了數碼視頻處理器的“DLA-HD12K”和“DLA-HD12KL”也分別從11月下旬和12月下旬開始發售。

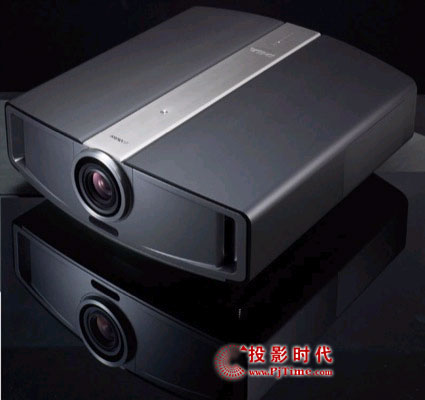

JVC DLA-HD10KDS家用投影機

    LCoS投影機在提高分辨率上非常具有潛力，JVC這款D-ILA 技術（lcos的一種）的投影機DLA-HD10KDS 分辨率就達到了1080p。

    DLA-HD10KDS搭載了3片分辨率為1920×1080的0.8寸液晶面板，對比度2500：1，亮度600流明，憑借著D-ILA技術與生俱來的液晶面板的高開口率，DLA-HD10KS能夠投射出超乎尋常的平滑、高精細畫面。外型左采用右對稱式鋁制機身凸現機器顯示出高超設計水準，獨特的散熱風扇則實現了27dB的超低靜音性。

   DLA-HD10KDS采用200W高壓水銀燈，對應HDCP協議的DVI-D端子支持1080P/60Hz, 1080P/50Hz兩種高清信號輸入。功率為320W，外形尺寸513×549×169mm(長×寬×高)，重量17kg。只配備了一個DVI-D端子視頻接口，如果要其它的輸入方式的話，還要加買所謂的“Hub Processor”才行。要真正展現其1080P實力，消費者就必須另配一臺視頻處理能力強大的多媒體終端設備。

    另外，這款HD10KDS 只有600 ANSI 流明，顯得有點寒酸。但因?yàn)?LCoS 技術是光反射而非穿透的特性，或許這個亮度表面上沒有看起來的糟糕，這款JVC HD10KDS 目前報價在100000元左右。

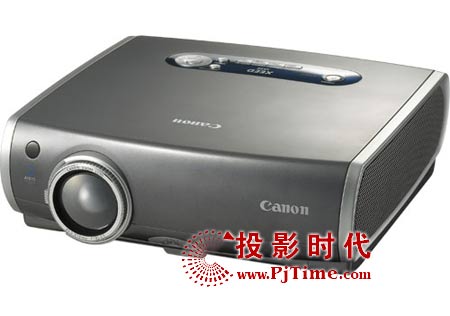

佳能REALiS SX50多媒體投影機

    日本佳能公司于2004年底正式推出其首款LCOS投影機，型號為REALiS SX50(在一些國家也較XEED SX50)。SX50的推出受到了極大的反響，并多次獲獎。

    REALiS SX50配備三個0.7英寸反射性液晶顯示屏(LCOS)，達到真正SXGA+（1,400 x 1,050）超高分辨率，其投射對比度為1,000:1及2,500流明的高兩度。不同于其他廠商的LCOS投影機主要定位于家用投影機市場，佳能的LCOS投影機主要定位于中高端商務演示。其超高分辨率和亮度，提供更廣闊的放影范圍，并能將影像最微細部份準確地清晰重現適合用作播放錄像、相片、細密文字、工作表、精細繪圖及工程圖表。SXGA+也可放映16:9廣播影像。

    佳能XEED SX50配備有新開發的2組非球面投影鏡頭，提供超高表現的1.7倍 變焦鏡頭( F1.85-- 2.5)，將影像失真減至最小，同時在同級機種中提供極高的變焦效果。投影距離1.2--9.1 m，能投影40--300英寸的畫面。

    佳能REALiS SX50搭載了新開發的AISYS( Aspectual Illumination System)光學引擎系統，通過電子電路控制光學系統，光源通過光學折射系統，縮短了光學系統的光路距離，也使投影角度更加容易實現，通過透鏡系統合成光學系構成，使機身可以小型化，而且配合光源分解/合成RGB三原色系統，改善了光效問題，使用200 W超級高壓水銀燈，實現高亮度 /高對比的投影。

     佳能REALiS SX50具有6色的色彩調整功能（除可調整基本的紅色、綠色和藍色外，也可調整靛藍、洋紅和黃色）以及伽馬自動補正功能。此功能適合要求細致色彩表現的專業展示。在教室或某些環境下，REALiS SX50為必須投射在黑板上的影像，提供屏幕色彩矯正，使影像可清晰地投射出來。即使在沒有投射屏幕的教室，也可把影像直接投射在黑板上，并帶來自然的色彩影像。

     REALiS SX50投影機具備梯形矯正功能，以數碼化矯正因放置投影機的傾斜度而導致的影像變形。配備20度垂直或水平傾斜的矯正調校，投影時可保持影像端正平均。

　　佳能XEED SX50提供的輸入端口有D-Sub 15針×1(模擬RGB/組合輸入兩用)、DVI-I 29針×1、S視頻×1、視頻RCA×1、立體聲輸入×1。DVI-I對應HDCP、輸出端口有D-Sub 15針×1。同時也提供有連接鼠標的USB端口。SX50工作噪音為34 dB，重量3.9kg。

    XEED SX50當時的價格在3萬出頭，雖然其具有極佳的性能，但因其LCOS產品線不是太全以及偏高的價格，銷量受到了一定的限制。

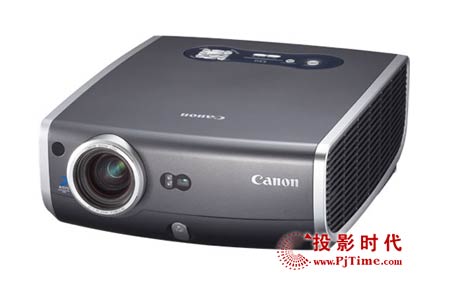

佳能REALiS SX60、REALiS SX6、REALiS X600

　 從2004年起，佳能公司就推出了采用LCOS技術的投影機，型號為REALiS SX50，擁有1400x1050分辨率，推出后獲得了業內很好的反響。于是2006年，佳能公司再次推出了三款采用LCOS技術投影機系列新品：分別是REALiS SX60、REALiS SX6、REALiS X600；進一步的豐富了LCOS技術投影機的產品線，使具有不同需求的客戶都可以找到適合自己的LCOS產品。

    這三款產品都采用了新一代佳能AISYS動態照明系統技術，其可以通過提高燈泡光線利用率和進行光線補償，使LCOS技術顯示更加清澈細致，色彩豐富的投影畫面；因此，具有AISYS增強功能的LCOS技術不僅可以得到細膩穩定的畫面，而且更加節能。

    CANON REALiS SX6適合于藝術家、攝影師以及印刷人員等對色彩要求嚴格的用戶，其具有Adobe RGB/sRGB色彩表現，可以使投影畫面保持原始圖像的色彩精確度。CANON REALiS SX6的分辨率為1400x1050，亮度為3500 ANSI流明，對比度1000:1，適合在會議室和大中型應用場所應用。

    CANON REALiS SX60專為家庭影院應用設計，具有2500 ANSI流明亮度，在家庭影院模式下2000:1對比度，27分貝噪聲表現，1400x1050分辨率使其更偏向于soho等專業人士的居家應用。

    CANON REALiS SX600是普及型LCOS投影產品，其XGA分辨率適合普通商務用戶及教育用戶的應用，價格方面更具競爭力。其標稱亮度為3500 ANSI流明，對比度為1000:1，運行噪聲為31分貝。

　　在功能和配置方面，CANON的這三款產品也表現的比較全面，其配備的1.7x變焦鏡頭，使投影機在投影距離調節方面更加靈活；自動設定功能使投影機在連接信號源后自動進行信號識別、梯形校正、對焦以及根據墻壁顏色調節色彩等；其還支持即關即拔功能，關機拔掉電源后風扇還將繼續工作，提高投影效率；此外，這三款產品都配備了DVI接口，并具有2-3 Pull down模式。

日立CP-SX5600反射式液晶投影機

    日立也是LCOS投影機的積極倡導者，其早在2002年就推出了一款反射式液晶投影機——CP-SX5500，該機采用了日立0.9英寸反射型液晶底版，當時價格大約在6萬元。2005年，日立公司又推出了新款LCOS投影機，型號為CP-SX5600，該機目前價格在32000元左右。

    日立CP-SX5600反射式液晶投影機也采用了日立自己0.9英寸LCoS投影面板技術，具有SXGA 1365x1024的實際投影分辨率，可以毫無損失的真實再現SXGA、XGA、SVGA和VGA分辨率的畫面，實現了超光滑細膩、纖細無縫的圖像。CP-SX5600采用220W的UHB燈泡，提供2500流明的亮度輸出和700：1的對比度。鏡頭方面采用1.3倍手動光學變焦鏡頭，在1.2至16.2米的距離內可以投影出30至300英寸的畫面。

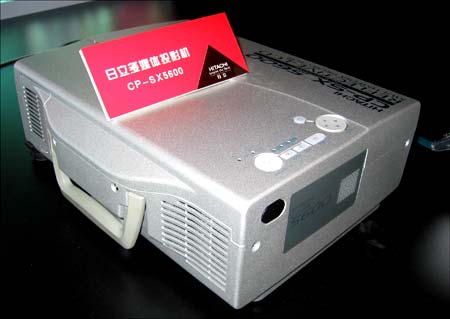

日立投影機 CP-SX5600

    對于商業展示，CP-SX5600特別適合于表現CAD圖像和復雜結構圖形，以及各種需要表現高精度畫質的應用，信息含量極為豐富。      LCOS技術產生的圖像擁有細致的像素紋理，可以表現超高的物體細節，而且每幅畫面都格外光滑細膩，真實自然。同時應用在該機器上的，還有日立的另一項專利技術——?jiǎng)討B(tài)適應逐行掃描處理技術。日立動態適應逐行掃描系統與傳統的倍線器絕對不同，它將不再出現線條閃爍及扭曲的現象，即使是投射在很大的畫面上也是如此。加上CP-SX5600高精度的降噪系統把已通過和面和現有畫面比較，顯示時自動濾去增加的圖像噪聲。


     大部分投影機都采用亮部和暗部的混合，使黑色的變化都被損失。而日立CP-SX5600采用了獨特的黑色增益技術，該技術可以使畫面明暗分明、對比強烈、畫面層次感增強。CP-SX5600的黑色增益功能利用在灰色顯示上添加浮動性的黑，來強化暗部的細節部分，但對其他明亮部分卻沒有任何影像，從而提高整個畫面的表現力和沖擊力。

     新型LCOS處理器內置鏡像電極，鏡像電極附著在玻璃極板的硅晶基板和傳導電極上，LCOS可以開關垂直排列的液晶，鏡像電極則把透過液晶的光反射回來。而透過型的器件(LCD)的表現力是受限制的，因?yàn)槊總�(gè)成像單元都需要一個光隔斷體。在發射式器件(LCOS)時，可以實現高達92%的透光率，且可以實現高速處理，達到超過100MHz的高刷新掃描。高透光率和高速掃描可以實現高分辨率，加上快速響應速度，實現了高質量的HDTV、DVD和其他數字媒體的畫質，保障運動畫面的平滑細致，自然真實，并且沒有拖尾。另外，CP-SX5600高精度的降噪系統把已通過畫面和現有畫面進行比較，顯示時自動濾去增加的圖像噪聲。


     日立CP-SX5600還集成了多項先進功能于一體。CP-SX5600采用3/2 Pull-Down系統完美地實現了傳統影片在視頻方式下的播放。CP-SX5600能夠輕松地顯示16：9的畫面模式，特別對DVD更是方便，同時它還支持SDTV和HDTV。CP-SX5600增加了水平梯形校正功能，在狹小的空間內使用將非常方便。并可通過遙控器來輕松操作此項功能。CP-SX5600擁有3種伽瑪校正模式：標準、電影和動態。在電影模式下可以增強皮膚的亮度和色調，提高暗部的細節。采用動態模式則可以提高畫面大部分的表現力，非常適合表現游戲的內容。CP-SX5600結合日立多種技術，實現在安靜模式下的32dB低噪。這一功能為在會議室、教室等小面積使用環境中的應用提供了更好的性能表現。

     日立CP-SX5600同時提供了多項人性化設計。例如背光按鍵對于在較暗環境中使用的投影機更加實用；4倍局部放大；畫面凍結功能；畫中畫功能 。日立CP-SX5600提供豐富的輸入輸出接口，有3路RGB和3路Video端子，并且配置了1個1W的揚聲器。日立CP-SX5600雖然擁有如此高的表現力，但CP-SX5600的機身外型依然緊湊。外型尺寸為250mm×103mm×335mm，重量為5.6公斤。

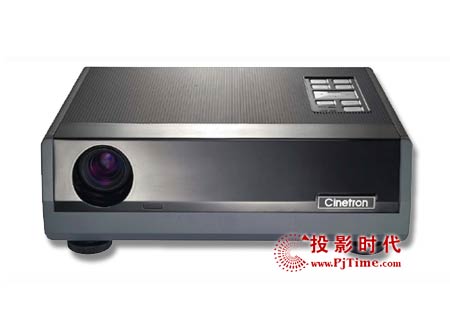

CineStar HD-900家用投影機

    CineStar HD900是首部采用Silicon Optix HQV技術的投影產品，其使用三片0.7英寸LcoS顯示芯片，使用戶擺脫彩虹現象的干擾；顯示芯片的高開口率，使畫面呈現出平滑如絲及細節豐富的畫質。

    CineStar HD900外型設計比較簡約，機面的按鍵也比較經典，鏡頭部份采用高解像全玻璃鏡片，標稱亮度為1000 ANSI流明，對比度對比度更是高達6000：1，分辨率也達到了1920x1080。從輸入信號上看，可以兼容480i、480p、576i、576p、720p、1,080i、1,080p等各類視頻信號，其內建HQV Realta晶片可以提供完整的影像處理、調整及強大的噪訊消音功能。

    從輸入端子上看，HD900也給我們提供了較多的選擇，它包括有HDMI x1、Component x1、Composite x1、S-Video x1、Mini D-sub 15-pin x1、USBx1等輸入接口。特別值得一提的是，由于技術和制造工藝的改進，HD900運行時的噪音低于24dB，我們幾乎感覺不到它的存在。綜合各方面的表現，CineStar HD900是一款較為高端的家用1080P投影機，它的量產必將在家用市場掀起又一輪升級熱潮。

    從以上眾多的LCOS投影機產品可以看到：小尺寸、高分辨率投影機產品，是LOCS技術發展的一個大方向。同時，由于LCOS投影技術的投影機有著出色的顯示清晰度和色彩表現力一般運用在家庭影院投影領域；不過，從佳能推出面向?qū)�業商務和演示市場的LCOS產品來看，隨著用戶對商務演示需求的提高，LCOS產品在商務領域的發展還是值得期待的；LCOS技術的投影機目前售價相對較高，這主要源于LCOS技術遠見的成本比較高，不過相信隨著技術的成熟與普及，這些問題都將迎刃而解。
