“中凱城市之光”智慧家庭系統方案（上）

一、索博智能家居系統簡介：

　　索博智能家居系統主要采用電力線通信總線技術（荷蘭PLC-BUS技術）來實現家居智能化控制，PLC-BUS技術是一種高穩定性及較高價格性能比的雙向電力線通信總線技術，它主要利用已有的電力線來實現對燈光、家用電器及辦公設備的智能控制。這種電力線通信技術是由位于荷蘭阿姆斯特丹市的荷蘭ATS電力線通信有限公司（ATS.,CO）研發而成，它們致力于設計、開發和制造先進的電力載波智能家居控制技術，并因此技術的革新被獲得多項專利。

　　ATS.,CO公司推出的一整套基于PLC-BUS技術的智能家居控制系統，它重新定義了家庭內部高可靠、低成本智能家居控制的新標準，此項技術擁有超強的系統穩定性和可靠性，為商業住宅提供了更為經濟的智能化控制解決方案。而其它的電力線控制技術與PLCBUS技術在系統功能、可靠性和成本上是沒辦法相比的。PLC-BUS技術的解決方案包括如下領域的應用：燈光控制，電器控制，HVAC控制以及網絡與電器設備間的通信。ATS.,CO公司目前已經就此項技術與多家制造商進行了有償授權使用此項專利的合作，其中包括世界上最大的電子設備廠商�，F在上海索博智能電子有限公司是中國大陸及亞洲地區此項專利技術的唯一授權生產商。

PLC-BUS系統主要由三部分組成，即發射器、接收器和系統配套設備。

　　發射器主要作用是通過電力線發射PLC-BUS控制信號給接收器，通過對接收器的控制，從而達到間接控制燈及電器設備的目的。

　　接收器主要作用是接收來自電力線的PLC-BUS控制信號，并執行相關控制命令，從而達到燈及電器控制的目的。

　　系統配套設備主要是為了配合發射器及接收器設備，輔助實現控制目的，例如：三相耦合器、信號轉換器、信號強度分析儀、吸波器等。

　　二、索博智能家居功能簡介：

　　索博智能家居系統主要包括智能照明和智能電器控制兩大系統。

　　所謂智能照明系統，通俗的講就是對燈光進行智能控制與管理的系統，跟傳統照明相比，它主要可以實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。

　　所謂智能電器控制系統，通俗的講就是對電器進行智能控制與管理的系統，傳統的電器都是以個體形式存在，沒有系統的管理與控制，而智能電器控制系統，就像一張無形的網絡，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，用戶可以實現對家電的集中無線遙控、定時開關控制及遠程控制，以及實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。

索博智能家居系統主要可以實現以下九大功能：

　　1. 遠程控制—— 一個電話，家電聽話！

　　您有沒有想過，在上班途中,突然想起忘了關家里的燈或電器,打個電話就可以把家里想要關的燈和電器全部關掉;下班途中，打個電話先把家里的電飯煲和熱水器啟動，讓電飯煲先煮飯,熱水器先預熱;等您回到家，馬上就可以洗個熱水澡啦,并可立即享用香噴噴的飯菜啦;若是在炎熱的夏天，您可以打電話把家里的空調先開啟，回家后就能享受絲絲涼意啦!在家里,您可直接拿起分機電話就可以控制家里所有的燈和電器啦.

　　只需一個電話，把家隨時帶在身邊，輕松暢游全世界！

　　2. 定時控制—— 免費保姆，體貼入微！

　　早晨，當您還在熟睡，臥室的窗簾準時自動拉開，溫暖的陽光輕灑入室，輕柔的音樂慢慢響起，呼喚您開始全新生活每一天；當您起床洗漱時，微波爐（電飯煲）已開始為您烹飪早餐，您就可以馬上享受營養早餐啦；餐畢不久，音響自動關機，提醒您趕快上班；輕按門廳口的 “全關”鍵，所有的燈和電器全部熄滅，安防系統自動布防，這樣您就可以安心上班去啦！當您和家人外出旅游時，可設置主人在家的虛擬場景，這樣小偷就不敢隨意輕舉妄動啦！

輕松定制生活場景，定時開關燈和電器！

　　3. 智能照明—— 夢幻燈光，隨心創造！

　　1) 輕松替換： 無論新裝修戶,還是已裝修戶,只要在普通面板中隨意暗接超小模塊,就能輕松實現智能照明,讓生活增添更多亮麗色彩.

　　2) 軟啟功能： 燈光的漸亮漸暗功能,能讓眼睛免受燈光驟亮驟暗的刺激,同時還可以延長燈具的使用壽命。

　　3) 調光功能： 燈光的調亮調暗功能,能讓您和家人分享溫馨與浪漫的同時,還能達到節能和環保的功能。

　　4) 亮度記憶：燈光亮度記憶的功能，使燈光更富人情味,讓的燈光充滿變幻魔力。

　　5) 全開全關: 輕松實現燈和電器的一鍵全關和所有燈的一鍵緊急全開功能。

　　智能照明，讓燈光成為藝術，讓生活更顯溫馨與浪漫！

　　4. 無線遙控—— 隨時隨地，全屋遙控！

　　您有沒有想過像遙控電視機一樣遙控家里所有燈和電器呢？現在只要一個遙控器，就可以在家里任何地方遙控家里所有樓上樓下、隔房的燈和電器；而且無需頻繁更換各種遙控器，就能實現對多種紅外家電的遙控功能；輕按場景按鈕，就能輕松實現“會客”、“就餐”、“影院”等您想要的燈光和電器的組合場景。

　　只要一個遙控器，真正做到—— 一鍵在手，全屋掌握！

　　5. 場景控制—— 夢幻場景，一觸而就！

　　回家時，只要輕按門廳口的 “回家”鍵，您想要開啟的燈和電器就自動開啟，馬上可以準備晚餐啦；備好晚餐后，輕按“就餐”鍵，就餐的燈光和電器組合場景即刻出現；晚餐后，輕按“影院”鍵，欣賞影視大片的燈光和電器組合場景隨之出現；若晚上起夜，只要輕按床頭的“起夜”鍵，通向衛生間的燈帶群就逐一啟動，不要再摸黑啦，回臥室后，再把燈全關；您是不是覺得生活比以前更神奇而富有意思呢？

　　夢幻場景，身臨其境！只有想不到，沒有做不到！

　　6. 集中控制—— 一鍵在手，盡在掌握！

　　就像賓館床頭柜的集中控制器一樣,輕松集中控制家里的所有燈和電器;即插即用,外觀更小巧,使用更方便；夜晚，如有突發事件,只要按一下全開緊急按鍵,所有燈就全部同時亮起；睡覺前，只要按一下全關按鍵,所有燈和電器就全部關掉.無需再擔心忘了關某些電器啦。

隨插隨控，燈和電器盡在掌控！

　　7. 電腦控制—— 輕松點擊，智能實現！

　　鼠標輕松點擊，就可實現所有燈和電器的智能控制，功能更強大，控制更方便，介面更美觀！

　　休閑娛樂，學習工作，其樂融融；智能生活，時尚潮流！

　　8. 家電控制—— 普通家電，智能升級！

　　通過用電器隨意插、紅外伴侶、定時控制器、語音電話遠程控制器等智能產品的隨意組合，無需對現有普通家用電器進行改造，就能輕松實現對家用電器的定時控制、無線遙控、集中控制、電話遠程控制、場景控制、電腦控制等多種智能控制。

無需技術改造，普通家電全面智能化升級！

　　9. 電動窗簾—— 隨時開關，隨意遙控！

　　無需再為每天開關窗簾而心煩，結合定時控制器，電動窗簾每天自動定時開關；遙控器輕松一按，窗簾自在掌控中。

　　擺脫距離與時間的束縛，盡享開開合合的快樂！

“中凱城市之光”智慧家庭系統方案(二)

    三、索博智能家居典型設計方案：

　　當遇到客戶需求時，我們就需要給客戶做一個滿意而且合適的方案，做一個成功的方案要注意兩點，首先是滿足客戶的功能需求，其次是預期客戶心理價位的滿足。一個成功的方案，不只是做最強大的功能方案，最主要達到合適度，要分析與推斷客戶的心理價格、生活習慣、家庭成員組成、性格及職業等。我們今天按常規需求來設計一個別墅智能照明和智能電器控制方案。我們按以下流程來設計方案：

　　1. 了解客戶需求：

　　首先得了解客戶的功能需求，其次要了解客戶的房源信息，最主要包括是房型圖，燈光開關插座圖，每路負載功率，三相或單相電等信息。以下是一個典型的三層別墅的成功方案案例，我們以它為例來詳細了解一下它的配置方案。

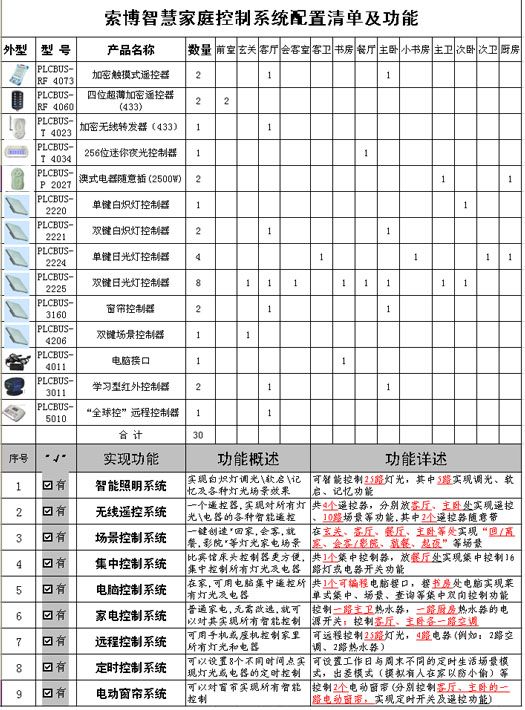

　2.方案配置清單及功能簡介

四、索博智能家居功能詳述：

此方案可以實現九大功能：

　　1.智能照明系統：住戶可以很方便的實現在客廳、主臥等處用一個觸摸屏遙控器一對一遙控整屋的25路燈光，其中5路燈光可以實現隨意調光及亮度記憶場景功能，可以達到創造優雅的生活情調，同時又可達到節能的目的。住戶可以實現對燈光的分區域管理與控制。

　　2.無線遙控系統：住戶無需要手動開燈關燈，只要一個遙控器在手，就可以隨處實現燈光的控制，就像控制電視機一樣方便，想開想關盡在遙控中，非常方便，一鍵創造“就餐、影院、會客”等燈光場景。

　　3.場景控制系統：住戶走到家門口，用隨意攜帶的四位超薄遙控器，就可以一鍵實現回家燈光、電器同啟場景，不需要摸黑進家門一一開燈或電器�！半x家”時，一按“離家”鍵，想要關掉的燈或電器自動全部關掉。在“就餐、看片、休息、會客”時，一鍵創造這種燈光及電器場景效果，場景可用客廳、主臥的觸摸屏遙控器及餐廳的集中控制器，甚至隨身帶的小遙控器實現。

　　4.集中控制系統：住戶可以在餐廳用集中控制器控制最常用16路燈或電器，實現一一開關及分區全開全關功能；同時也可以實現想要的各種場景功能。

　　5.電腦控制系統：住戶可以用書房的電腦接上電腦接口，就可以用電腦接口附帶的應用控制介面，實現對整屋的燈和電器的開關、場景、定時等多種控制功能。

　　6.家電控制系統：住戶可以實現對廚房及主衛的熱水器的定時開關，一方面可以更舒適，還可以在下班以前，提前打電話把熱水器打開，把客廳或主臥的空調提前開啟，回到家就可以享受絲絲涼意和熱水浴。

　　7。遠程控制系統：可以實現所有燈或電器的遠程開關和全開全關，用家里的電話就可以實現遙控燈和電器的增值功能，使普通的電話也升級成為智能遙控器。

　　8.定時控制系統：可以定時開關家里的熱水器、空調、窗簾，真正做到保姆式的貼心服務，又可以在電費低價時段開啟不重要的設備，以達到節能的目的。如主人出差在外，還可以創造有人在家的場景，以達到威懾小偷的作用。

　　9.電動窗簾系統：每天開關窗簾是不是很麻煩？如果安裝了電動窗簾，再配置相應的定時控制器，則每天早上窗簾自動打開，晚上自己關閉；平時也可以在家里任何位置用遙控器隨意遙控客廳的窗簾的開關，甚至一鍵創造燈光及窗簾開或關的生活場景。若配置相應的電話遠程及定時控制設備，則還可以實現遠程控制開窗簾與關窗簾，每天早上窗簾自動打開，晚上自動關上，您不覺得生活很現代與智能嗎？

四、弱電布線要求：

　　PLC-BUS系統對弱電布線的唯一要求就是每個開關盒里都必須有零線和火線。若要實現墻上開關式的場景功能及雙控制功能，同樣需要零火線預留在開關盒內。若要實現電動窗簾控制，則必須在接近窗簾的墻上預留零線和火線開關盒，同時從該開關盒預埋四根電機控制線到窗簾電機的安裝位置。其它按傳統照明開關布線即可。

　　索博智能家居系統的智能開關目前只提供86盒式標準外型，若用戶需采用120式等非86盒式的開關外型，則用戶需自己選購普通機械開關，并搭配索博的微型控制器來實現家居智能化。
