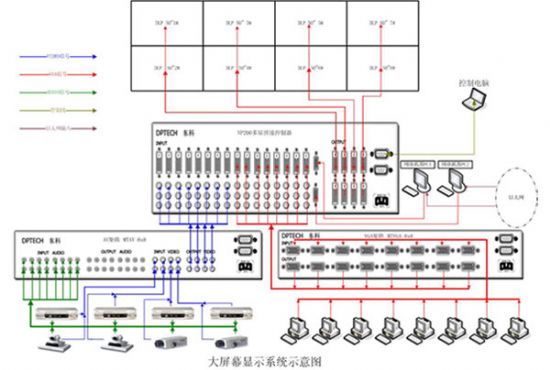

一、 系統連接示意圖

二、 系統說明
    此系統包括的主要設備清單如下：

    此系統可允許同時輸入8路視頻信號及10路VGA（RGB）或DVI信號。

    AV矩陣MTAV-8x8：DVD、VCD、攝像頭等設備（最多8臺）的音視頻信號輸入給AV矩陣，AV矩陣可實現音視頻信號的同步或異步切換。通過AV矩陣將8路音頻信號輸出給相關音響系統（在此不做說明），將8路視頻信號輸出到VP200多屏拼接控制器的8路視頻輸入接口。

    VGA矩陣 MTVGA-8x8：通過VGA矩陣，我們可以將8路VGA信號輸出到VP200的8路VGA輸入接口。

　　同時為實現網絡抓圖的功能，我們需要在網絡中添加兩臺抓圖服務器（網絡抓圖PC），在這兩臺電腦上安裝網絡抓圖服務器軟件，在網絡內其它電腦上安裝客戶端軟件就可實現網絡抓圖功能了。我們將這兩臺服務器的VGA信號也輸入給VP200（如圖所示）。

    VP200多屏拼接控制器可將輸入的8路模擬視頻信號、10路高分辨率VGA（RGB）信號（其中8路來自VGA矩陣，2路來自網絡抓圖服務器）案用戶要求對輸入視窗進行窗口大小、顯示位置、圖像比例等方面的調整和變換，最后以多窗口的形式，顯示在拼接顯示單元上。

    除了能實現上述普通板卡式控制器的功能外，由于是純硬件拼接控制器，VP200多屏拼接控制器 有許多傳統板卡控制器無法比擬的優勢：

    1、 純硬件控制器，無CPU、主板、硬盤與操作系統，以控制芯片為核心，可24小時 連續工作；相比板卡式控制器不存在死機、中病毒等問題，穩定性大大提高。

    2、 可實時圖像處理，內部并行總線構架；每路輸入通道為獨立總線，相比板卡式控制器（共享總線）系統處理能力更強，處理速度更快，輸出圖像更流暢。

    3、 每路RGB通道獨立計算，信號處理更加細致；RGB、視頻圖象可相互疊加；視頻信號處理有運動補償，能消除運動圖象的鋸齒現象；相比板卡式控制器圖象處理質量更佳。

三、 設備性能參數

    1、 DLP50” 顯示單元

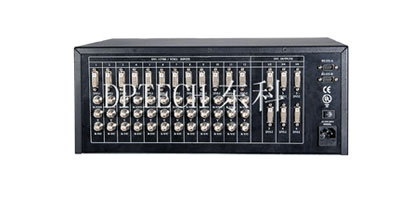

    2、 VP200多屏拼接控制器

產品簡介：

    VP200系列多屏拼接控制器是專業化的視頻處理于控制設備，它能夠在多個高分辨率的顯示設備上拼接顯示多路視頻信號。

    VP200系列視頻多窗控制器可接受高分辨率RGB、VGA、復合視頻及Svideo等格式的模擬視頻信號和高分辨率的DVI數字信號，并案用戶要求對輸入視窗進行窗口大小、顯示位置、圖像比例等方面的調整和變換，最后以多窗口的形式，顯示在拼接顯示單元上。

    VP200系列視頻拼接控制器支持對所有視頻窗口進行任意縮放、任意漫游和任意疊加。

    VP200系列視頻多窗控制器是硬件控制器，不需要操作系統支持，上電即可工作，啟動迅速，穩定性高。

功能特性
    ◇ 實時圖像處理，內部并行總線構架；每路輸入通道為獨立總線，相比板卡式控制器（共享總線）系統處理能力更強，處理速度更快，輸出圖像更流暢
    ◇ 無CPU、主板、硬盤與操作系統，以控制芯片為核心，純硬件控制器；可24小時連續工作；相比板卡式控制器不存在死機、中病毒等問題，穩定性更佳
    ◇ 每路RGB通道獨立計算，信號處理更加細致；RGB、視頻圖象可相互疊加；視頻信號處理有運動補償，能消除運動圖象的鋸齒現象；相比板卡式控制器圖象處理質量更佳
    ◇ 通用視頻、計算機信號輸入，兼容模擬VGA、RGBHV輸入和數字DVI輸入
    ◇ 同時顯示多個窗口，輸入通道數目可定制
    ◇ 輸入視窗可任意縮放、任意疊加、任意漫游
    ◇ 支持多通道輸出，支持DVI、VGA兩種模式
    ◇ RS-232控制

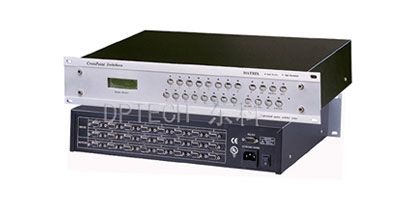

    3、 MTVGA-8x8矩陣切換器

產品簡介：

    MTVGA系列矩陣切換器是專門為計算機視頻信號的顯示切換而設計的高性能寬帶矩陣開關設備，具有連線簡便，體積小等特點，適于中短距離傳輸場合。其輸入、輸出端均為D-SUB HD 15針（VGA）接口。可將多路輸入信號任意選擇一路或多路分別輸出給一路或多路顯示設備。控制方式包括面板手動控制、RS-232控制等方式。RS-232輸入、輸出，可多臺連接，便于擴展。通過隨機奉送的控制軟件，可控制矩陣切換、自動循環畫面切換等等。該系列產品可廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

產品特性：
    ◇ 兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB、RGBHV
    ◇ 超寬帶技術設計，350M（－3dB）的滿載RGB視頻帶寬
    ◇ 采用數字同步識別處理（DSIP）技術
    ◇ 采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
    ◇ 采用多種切換控制方式：面板控制切換、RS232控制切換、紅外遙控切換（選配）鍵盤控制切換（選配）
    ◇ 可機架安裝的標準機箱
    ◇ 多組全局預置，掉電自動保存

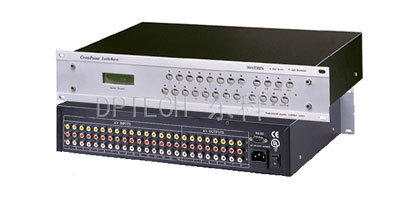

    4、 MTAV-8x8矩陣切換器

產品簡介：
    MTAV系列矩陣切換器為AV一體式、分體式視音頻交叉點式矩陣切換器。系列內每種型號包括視頻單元（VIDEO UNIT）和音頻單元（AUDIO UNIT）兩種模塊。模塊之間通過RS-232通信連接，可構成單視頻、單音頻、視頻-單聲道音頻、視頻-立體聲音頻等多種模式。每個模塊有RS-232輸入口和RS-232輸出口，供模塊之間連接用。每個模塊可設置設備地址。當一個系統中使用多臺設備時，通過地址區分達到分別控制之目的。該系列產品廣泛的用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

產品特性：
    ◇ 兼容復合視頻、S－視頻、分量視頻、HDTV、RGsB
    ◇ 超寬帶技術設計，100M（－3dB）的滿載視頻帶寬
    ◇ 采用數字同步識別處理（DSIP）技術
    ◇ 采用大尺寸彩色液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，方便切換控制
    ◇ 采用多種切換控制方式：面板控制切換、RS232控制切換、紅外遙控切換（選配）鍵盤控制切換（選配）
    ◇ 可機架安裝的標準機箱
    ◇ 多組全局預置，掉電自動保存
