三菱DLP多屏拼接系統VS-XL21

    EXV大屏幕投影墻是 出眾的機械設計與三菱卓越的光學技術、穩定可靠的電子系統完美結合。 　　　

　  大屏幕顯示屏采用丹麥DNP高光學性能復合玻璃屏幕，具有寬視角、高均勻度、高剛性、低變形、可變焦距特性。組合墻體采用鈑金箱體結構：外形美觀并有效隔絕噪音，在維護方面也非常方便。主要應用于 公安110指揮中心、電力調度中心、電信網管中心、水利監控中心等政府部門等領域。為各種應用環境提供完整的DLP解決方案。

1.行業第一的短焦鏡頭
2.12bitＣＳＣ功能
3.數字均勻過渡補償電路功能
4.基于亮度傳感器的反饋功能
5.12bit高頻脈沖/伽瑪校正電路
6.大幅度改善對比度
7.改善紅色純度
8.改善邊緣失真
9.燈泡亮度調整機構
10.改善燈泡閃爍
11.裝載燈泡存儲器
12.燈泡熄滅LED顯示
13.改善色亂
14.改善動畫（DCDi+3DY/C）
15.內置掃描交換功能
16.簡易擴大功能
17.UXGA信號對應的掃描交換器
18.數碼鏈4面→16面擴大改進
19.將６軸調整器改進為獨立式
20.進一步改善溫度漂移
21.改善灰塵附著引起的畫面缺陷
22.完全密閉型光學機芯
23.CUBE機芯室隔離構造
24.CUBE的快速開閉后蓋板機構
25.機芯替換可用數據寫入方式調整
26.色輪替換可用色輪存儲器進行自動色度調整
27.簡單替換冷卻風扇
28.DLP無視像殘留
29.燈泡亮度切換功能
30.防反射涂層屏幕

VS-XL21的特征一

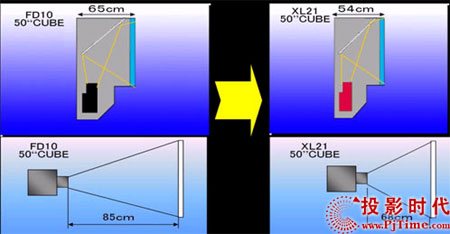

1.行業第一的短焦鏡頭

DLP大屏幕拼接墻行業內第一的短焦鏡頭，利用它創造了超薄型CUBE

插圖(1)

2.12bitＣＳＣ功能

三菱DLP獨有的12bit數字CSC（ColorSpaceControl）自動色域補正電路設計，保證了長時間使用下整大屏幕屏拼接色彩的一致性。12bit灰度三維高頻脈沖電路使投影機具有了24位色彩。

    數字CSC(ColorSpaceControl)色域補償電路技術：

插圖(2)

   在傳統投影機中，畫面色彩調整采用白平衡調整，結果導致只有白色一致。但是在深圳展視科技EXVision-50XL投影系統單元的色彩調整中，由于三菱機芯采用獨家原創的數字CSC(ColorSpaceControl)電路，有效抑制了各畫面間三原色的離散，使紅綠藍三基色達到了高度一致，而不僅僅是白色的一致性。

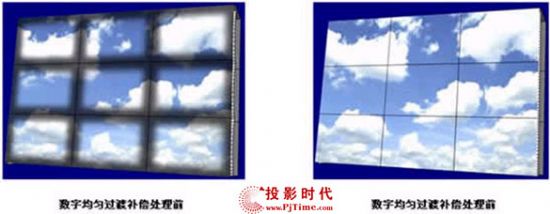

3.數字均勻過渡補償電路功能

展視科技三菱DLP大屏幕獨有的12bit數字CSC（ColorSpaceControl）自動色域補正電路設計，保證了長時間使用下整屏幕屏拼接色彩的一致性。12bit灰度三維高頻脈沖電路使投影機具有了24位色彩。

插圖(3)

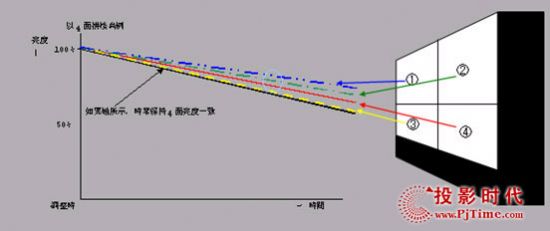

4.基于亮度傳感器的反饋功能

   在光學機芯內部裝置亮度傳感器、時常（２秒1次）測定燈泡的光輸出隨時調整屏幕間的亮以確保屏幕間的亮度均勻分布。

插圖(4)

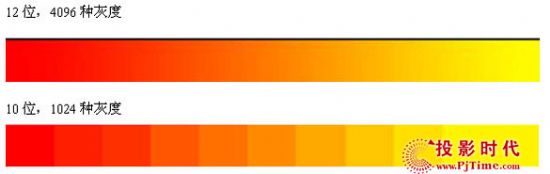

5.12bit高頻脈動/伽瑪校正電路

普通的DLP和LCD投影機只有8Bit灰度等級，即28=256個等級。但是展視科技三菱VS-XL21CH投影機芯采用先進的12位灰度三維高頻脈沖電路，可以獲得12Bit的灰度，達到了212=4096種，是普通投影機的16倍！這樣可以獲得更加平滑細膩的圖像效果，徹底消除數字化圖像特有的階梯過渡現象。特別改善了暗區灰度的再現性。

插圖(5)

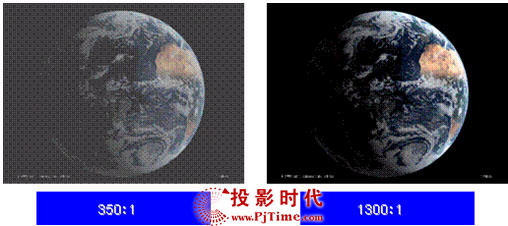

6.大幅度改善對比度

展視科技三菱DLP大屏幕大幅度改進了對比度：達到了1300:1，多屏拼接系統的畫面更為清晰鮮明。

插圖(6)

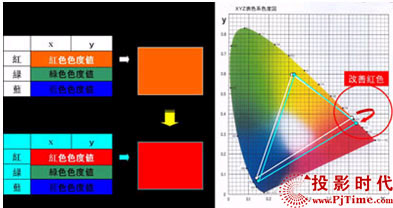

7.改善紅色純度

    展視科技三菱DLP大屏幕采用最新0.7"單片12o偏轉的DMD，明顯改善了紅色純度，單屏物理分辨率為1024x768，工作分辨率可達1600×1200。由于采用最新dlp雙倍速DDR芯片，亮度較一般單倍速SDR芯片提升20%以上，對比度提升50%以上。最新一代dlp芯片技術，將過去十幾個零件的SDR芯片組，整合成3個零件的DDR組件，主要包含DDR1000雙倍速微鏡芯片、DDP1000芯片控制器、DAD1000波形產生器，具備體積更小、功能更強的優勢。雙倍速的DDR1000芯片，數據處理能力加倍，能使畫面運行更為平滑流暢，色彩表現更為鮮艷生動，反射微鏡結構也從10度改為12度，能擷取更多來自燈泡的光源，有效提升亮度20%以上；同時減少暗部畫面的散射光線，搭配特殊的高反射鏡面制程，可以提升對比度50%以上，另外DDP1000芯片控制器，能有效解決連續色彩下的殘影問題和暗部畫面的抖動噪聲。

插圖(7)

8.改善邊緣失真

插圖(8)

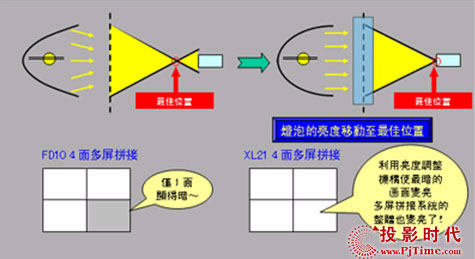

9.燈泡亮度調整機構

   燈泡熄減LED顯示

插圖(9)

10.改善燈泡閃爍

     三菱投影機芯具備一個超凡的特征，可以通過遙控器調整UHP燈泡的輸出功率100W/120W，當對當前屏幕輸出亮度要求不高時可以切換到100W的狀態，從而延長UHP燈泡的使用壽命。而對屏幕輸出效果有高要求時，可以切換到120W的狀態,提高亮度。

三菱DLP多屏拼接系統VS-XL21的特征二

11.裝載燈泡存儲器

燈泡本身裝有存儲器，在替換燈泡時由于替換下來燈泡的使用時間已經被記錄下來，因此可以正確地管理開燈時間，自動讀取亮度數據，將亮度、色度調整到接近替換前的調整值

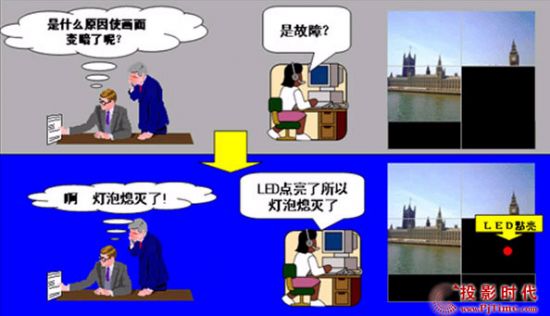

12.燈泡熄減LED顯示

插圖(10)


13.改善了色亂現象
   單片dlp投影機是通過三色輪旋轉行成彩色圖像的，長時間投放RGB各種顏色，在視線大幅度移動時眼睛會出現視覺殘留的現象，也就是光閃色亂現象。而三菱通過研究將三色輪旋轉速度由2倍速（120MHZ）提高了3倍速（180MHZ），光閃現象得到了明顯改善。

插圖(11)

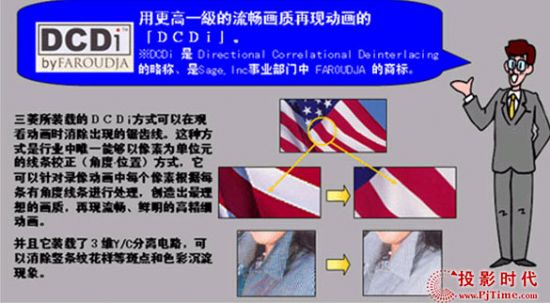

14.改善動畫（DCDi+3DY/C）

    用更高一級的流暢畫質再現動畫的「ＤＣＤｉ」。DCDi是DirectionalCorrelationaleinterlacing的略稱、是Sage,Inc事業部門中FAROUDJA的商標。

    三菱所裝載的ＤＣＤi方式可以在觀看動畫時消除出現的鋸齒線。這種方式是行業中唯一能夠以像素為單位的線條校正（角度·位置）方式，它可以針對錄像動畫中每個像素根據每條有角度線條進行處理，創造出最理想的畫質，再現流暢、鮮明的高精細動畫。并且它裝載了３維Y/C分離電路，可以消除豎條紋花樣等斑點和色彩沉淀現象。

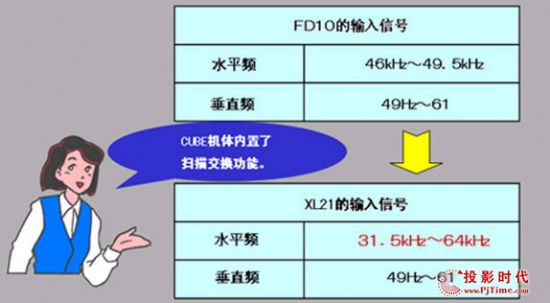

15.內置掃描交換功能

插圖(12)

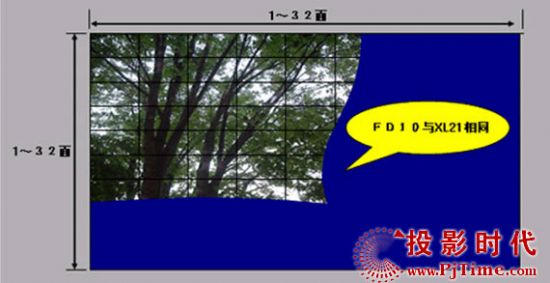

16.簡易擴大功能

   最大32面×32面=1024面（選購板）

插圖(13)

17.UXGA信號對應的掃描交換器

插圖(14)

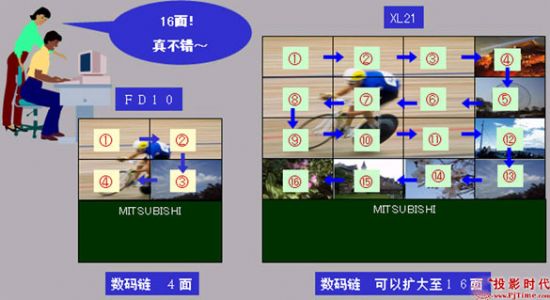

18.數碼鏈4面→16面擴大改進

插圖(15)

19.將６軸調整器改進為獨立式

插圖(16)
20.進一步改善溫度漂移

   采用鋁合金鑄壓機芯，使散熱量進一步提高，從而大大減小了因?yàn)闄C(jī)芯溫度上升引起的焦點偏移

插圖(17)

三菱DLP多屏拼接系統VS-XL21的特征三

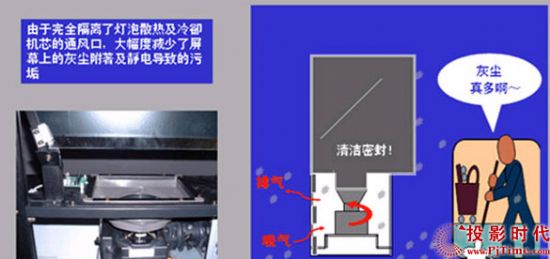

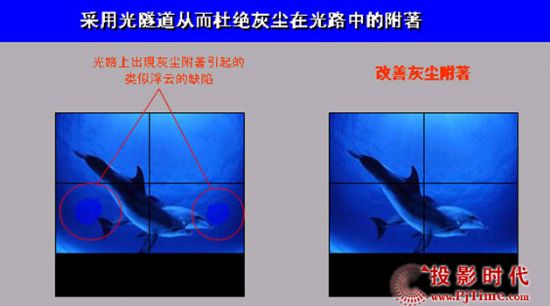

21.改善灰塵附著引起的畫面缺陷

插圖(18)

22.完全密閉型光學機芯

插圖(19)

23.CUBE機芯室隔離構造

插圖(20)

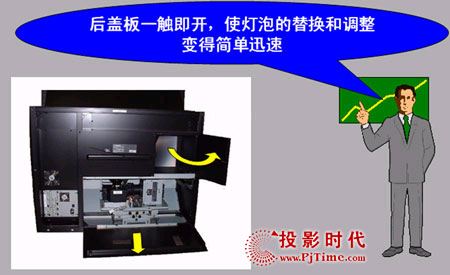

24.CUBE的快速開閉后蓋板機構

插圖(21)

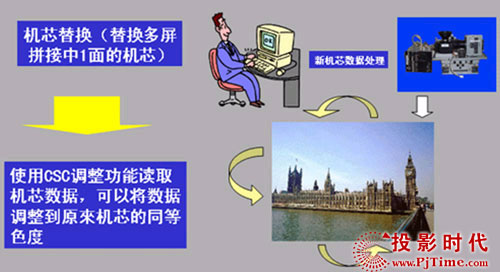

25.機芯替換可用數據寫入方式調整

插圖(22)

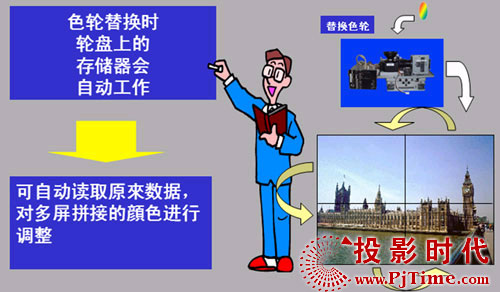

26.色輪替換可用色輪存儲器進行自動色度調整

插圖(23)

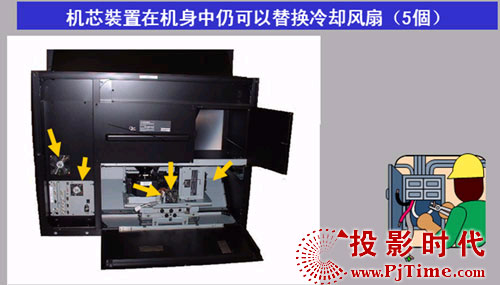

27.簡單替換冷卻風扇

插圖(24)

28.DLP無視像殘留

采用DLP像素。即使長時間顯示同一圖像，原則上也不會產生視像殘留現象。可以實現以往顯示器所無法具備的長時間顯示固定圖像功能。

插圖(25)

29.燈泡亮度切換功能

另外介紹一項超凡的特征。燈泡的消耗功率100W～120W可以用遙控器切換。

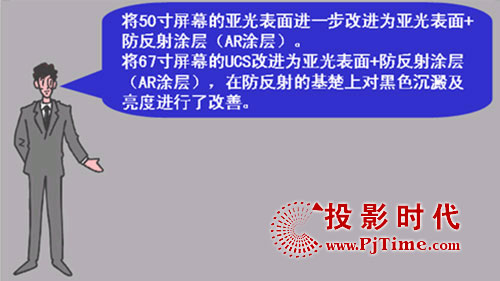

30.防反射涂層屏幕

插圖(26)
