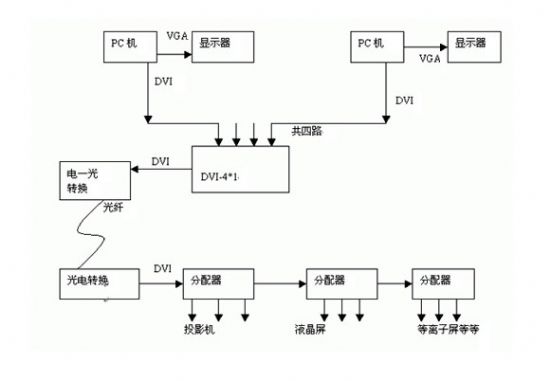

分析一個具體的應用案例。某部會議系統的框圖如下：

      應用介紹：會議沒有固定的場地，根據不同的與會人員和會議規格臨時選擇場地，因此要求本系統是一套攜型系統。信號源數量為四個，顯示設備數量不定，傳輸距離不定，但圖像質量要求高，分辨率要求達到1280×1024。要求安裝簡單容易，無需專業技術人員和工程人員參與。

      根據需求設計方案如下：

      由于是一套攜型的移動使用系統，現場有可能隨時變化，距離長短事先不可知，因此選用光纖傳輸，使用距離可在1KM范圍內隨意移動。考慮到圖像質量，選用DVI方式（分辨率可達1600×1200）。開會時，工作人員將領導發言所需的課件在PC機上準備好（一主一備，另一套做準備），將顯卡（雙輸出）輸出的VGA信號接到自用液晶屏上，將DVI輸出接到DVI切換器（4選1 ）上，切換器根據需要選出所需的DVI信號進入光發送器，經過傳輸后，利用光接收器還原為DVI信號，根據會場布置，利用DVI分配器（本身就是DVI轉發器Repeater）將DVI信號分配給顯示設備，在輸出口不夠用時，可串接下一臺分配器（原理上可無限地?zé)o損串接）以滿足輸出路數的需要。

      由于傳輸過程中采用的是DVI信號，因此到達前端顯示設備的信號相當于是PC機的“原裝”信號。其信號質量比工作人員的液晶屏的圖像質量還好。（根據理論分析和測試情況，工作人員的模擬信號與前端顯示信號相比，多了一次A/D和D/A過程，頻譜相差5-6dB）。工程施工中不用任何調試，只需檢查信號是否收到，有無錯點。這對于根據需要臨時安裝的場合優勢極大。使用者可自行安裝，無須工程人員參與。
