1、投影亮度

測試環境：環境光小于0.01LX，暗室內部全部采用無反光的黑色材料，盡量減少環境光線對測試結果的影響。環境溫度為23ºC左右。

測試方法：在接入信號后，對投影機的頻率、相位參數進行調整以得到穩定的信號響應。放映圖1進行測試前投影機亮度、對比度的設定。在確保投影畫面中8個灰階全部清晰的前提下，實現最大亮度輸出，在進行測試前，測試設備需進行15分鐘以上的預熱以得到穩定的工作狀態。

TDP-T90

對于投影機亮度主要采用了兩種模式，一是在投影機的出廠默認模式下進行，這樣可以反映出投影機在一般應用下的實際亮度輸出情況。另外，為了能夠反映投影機所能達到的最大亮度輸出，我們將投影機的亮度以及對比度調節到最大，此亮度測試值只用來反映投影機可達到最大亮度輸出情況，但并不能保證在該狀態下投影機能夠得到較好的顯示效果。

亮度測試值可作為用戶在進行實際安裝使用時結合演示環境進行選購考評投影機產品的一個依據。亮度測試的結果只作為賽迪評測進行投影機測試時評價產品性能的一個因素，并不作為廠家產品的亮度標定。

圖1  測試前調整圖樣

圖2  亮度測試圖樣

測試中采用沒有反光的黑色投影幕，投影機與投影幕間采用2.4米的固定長度，投影機光學變焦調到最大，使用照度計對圖2中央的9個點的照度進行測定，取其平均值后，再與實際的投影面積相乘，得出此投影機產品的亮度輸出。

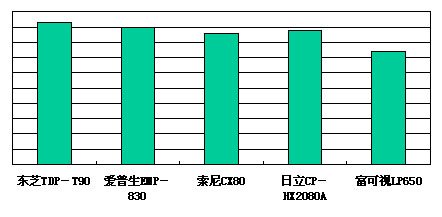

亮度測試結果如下：

2、對比度：
對比度用于描述畫面中最亮與最暗部分之間在亮度上的差異，擁有高的對比度畫面的亮度層次也就越豐富。對比度的測試時采用下圖（如圖3所示）的測試畫面，將圖中16個矩形中點的亮度值進行測量，對8個白色矩形的亮度與8個黑色矩形的亮度進行相比運算，得出該投影機的對比度測試值。

考慮到測試的可操作性，對比度的測試分以下幾種模式來進行，分別為出廠默認模式、亮度為50%,對比度為100%模式，以及亮度為0%,對比度為100%共三種模式，測試分黑白同屏測試以及全黑全白兩種方式下進行，黑白同屏反映了投影機在正常放映狀態下的對比度情況，而全黑全白模式下的測試值則反映了投影機對比所能達到的理論值。

圖3  對比度測試圖樣

品牌		東芝	日立	索尼	愛普生	富可視
型號		TDP-T90	CP-HX2080A	CX80	EMP-830	LP650
亮度 50% 對比度 100%	對比度	238:1	176:1	147:1	146:1	214:1
	對比度 （全黑全白）	2118:1	318:1	320:1	541:1	519:1
亮度 0% 對比度 100%	對比度	274:1	146:1	118:1	141:1	223:1
	對比度 （全黑全白）	1271:1	222:1	216:1	523:1	815:1

3、三色會聚表現：

測試方法：本測試用于考察投影機三原色靜態顯示時的對齊程度，測試分別從水平和垂直兩個方向來進行，在測試前進行準確對焦并放映測試圖樣（如圖4所示），對三種色彩的重合程度進行考察。并對不同色彩的線條對齊程度進行記錄，單位采用像素。

圖4    三色會聚測試圖樣

三色會聚測試結果：

品牌		東芝	日立	索尼	愛普生	富可視
型號		TDP-T90	CP-HX2080A	CX80	EMP-830	CP 650
綠藍	水平	基本無偏差	基本無偏差	偏差約 1/2像素	基本無偏差	基本無偏差
	縱向	基本無偏差	基本無偏差	基本無偏差	偏差約 1/4像素	基本無偏差
紅藍	水平	基本無偏差	偏差約 1/4像素	偏差約 1/2像素	基本無偏差	偏差約 1/4像素
	縱向	基本無偏差	基本無偏差	基本無偏差	基本無偏差	基本無偏差
紅綠	水平	基本無偏差	偏差約 1/4像素	基本無偏差	基本無偏差	偏差約 1/4像素
	縱向	基本無偏差	基本無偏差	基本無偏差	基本無偏差	基本無偏差
總體表現		優秀	良好	一般	良好	良好

4、聚焦性能：

測試方法：本測試用于考察投影機的聚焦性能，測試借助聚焦矩陣樣本（如圖5所示）進行，采用投影機最佳分辨率，放映測試圖樣，觀察投影畫面中心、四個邊角等各部分的顯示效果，注重圖案中各部分是否清晰銳利，從而判斷投影機的聚焦性能。

圖5    聚焦矩陣圖樣

聚焦測試結果：

品牌	東芝	日立	索尼	愛普生	富可視
型號	TDP-T90	CP-HX2080A	CX80	EMP-830	CP650
總體表現	優秀	優秀	一般	一般	優秀

5、色階表現：

測試方法：在投影機出廠默認狀態下，放映色階圖樣（如圖6所示），觀察各種色階的顯示表現，尤其是暗部區域以及亮部區域的色階表現情況。

圖6    25級色階圖樣

色階測試結果：

品牌	東芝	日立	索尼	愛普生	富可視
型號	TDP-T90	CP-HX2080A	CX80	EMP-830	CP650
16級灰階	清晰	清晰	清晰	清晰	清晰
256級色階	清晰	清晰	較清晰	清晰	清晰
64級色階	清晰	較清晰	清晰	較清晰	較清晰
總體表現	優秀	良好	良好	良好	良好
